砂石筛分用交错排布滚筒筛鼓结构

　　在砂石骨料分选、河道清淤筛分、矿山细碎物料分级这类作业场景里，滚筒筛的作业效率一直受限于筛网堵塞、物料卡滞的问题，传统一体式焊接筛鼓在处理含泥量高、夹杂片状碎石的物料时，很容易出现石料嵌入筛孔无法排出的情况，运行一段时间后筛面有效过流面积骤降，不仅筛分效率打折扣，还会额外增加滚筒驱动端的负载，严重时甚至会出现筛筒变形、传动部件过载损坏的故障。这款筛鼓结构在设计时就瞄准了这类现场痛点，从结构排布、间隙控制、安装适配多个维度做了针对性优化。

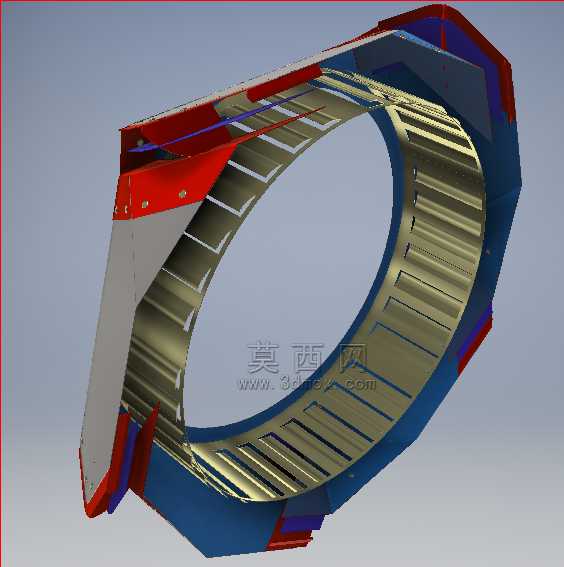

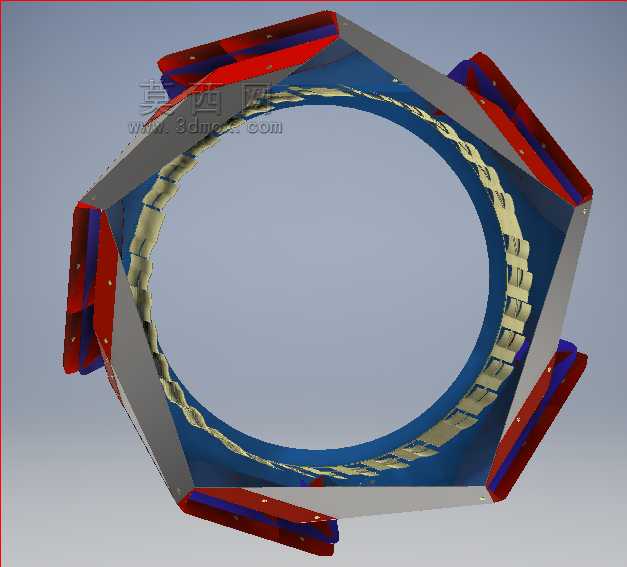

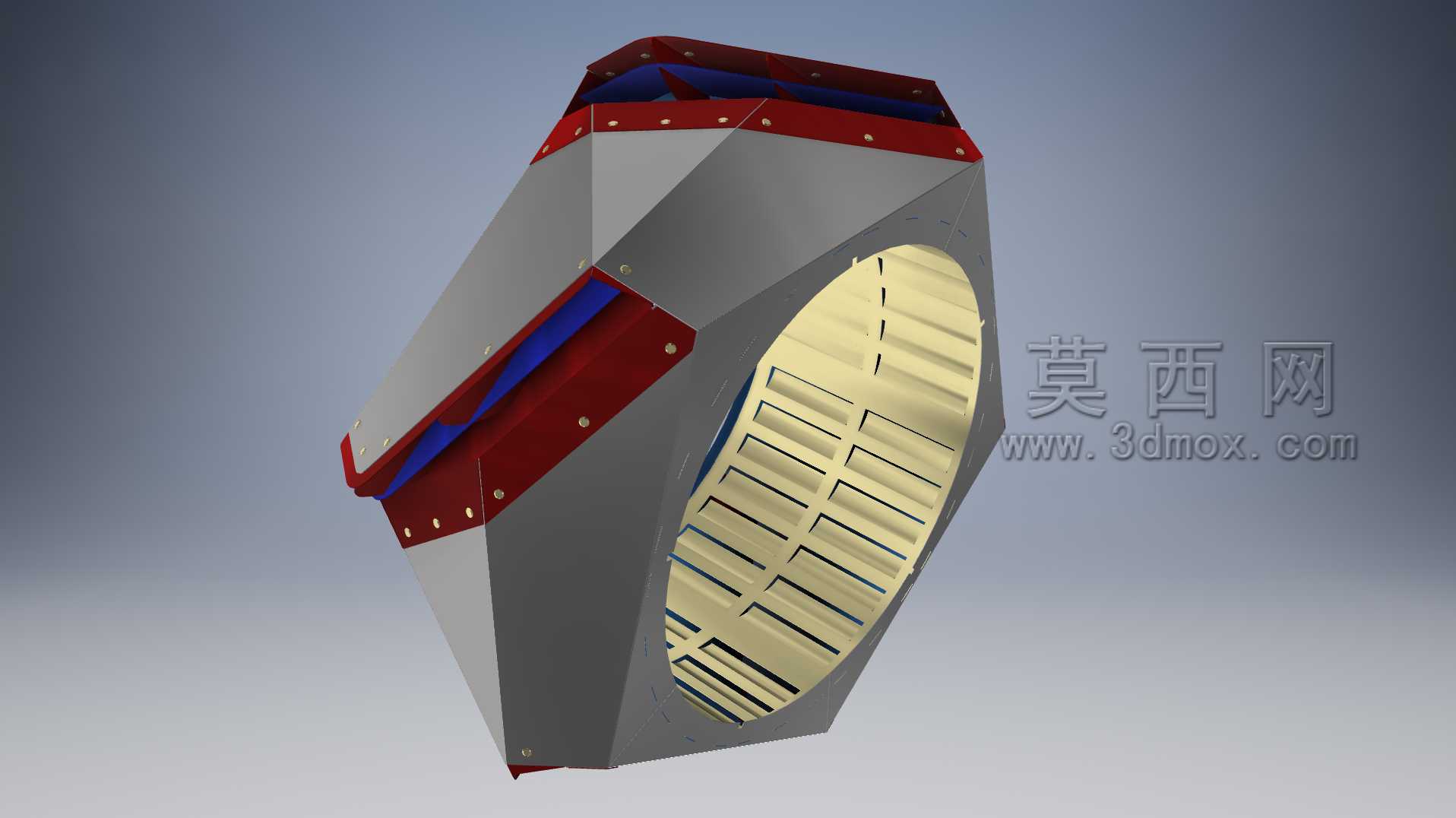

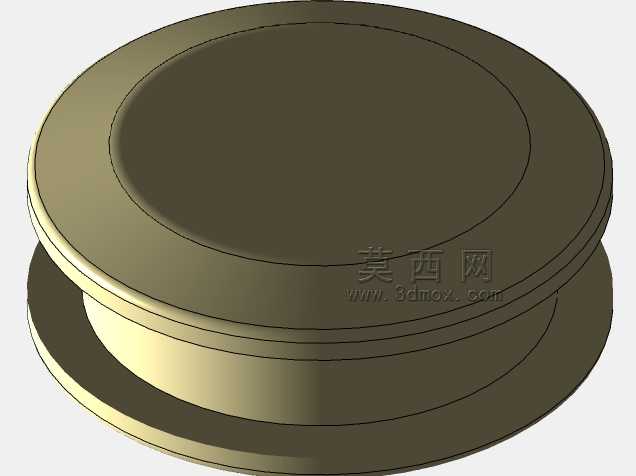

　　从实际作业逻辑出发，筛鼓的单组鼓宽设定为170毫米，整体滚筒直径为450毫米，这个尺寸边界刚好适配中小型移动筛分站的滚筒安装仓，不需要对现有设备的机架、护罩、进料溜槽做额外改造就能直接替换原有筛鼓。安装时两组筛鼓可以沿轴向做相邻镜像交错排布，相邻筛鼓的筋条位置互相错开，让物料在滚筒内翻滚时不会持续卡在同一位置的缝隙里，同时交错排布的结构能让筛面的物料翻动频率更高，细料更快接触筛面完成透筛，粗料则沿着滚筒倾斜角度向出料端移动。

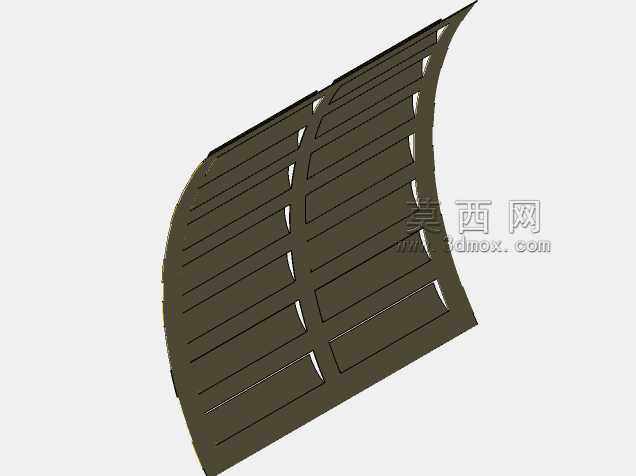

　　设计时特意对筛面间隙做了分级管控，根据内部滚筒的排布间隙匹配对应的过料尺寸，只允许符合粒径要求的沙子穿过间隙进入下一级输送，尺寸超标的碎石、片状杂物会被拦截在筛筒内部随转动排到废料口，从根源上避免大粒径石料卡入筛缝造成的堵塞问题。结构上做了轻量化优化，单只鼓的重量控制在2.2公斤，相比同尺寸的传统焊接筛鼓重量降低近40%，能有效降低滚筒主轴的径向载荷，减少轴承、传动轮的磨损速度，延长驱动部件的维护周期。

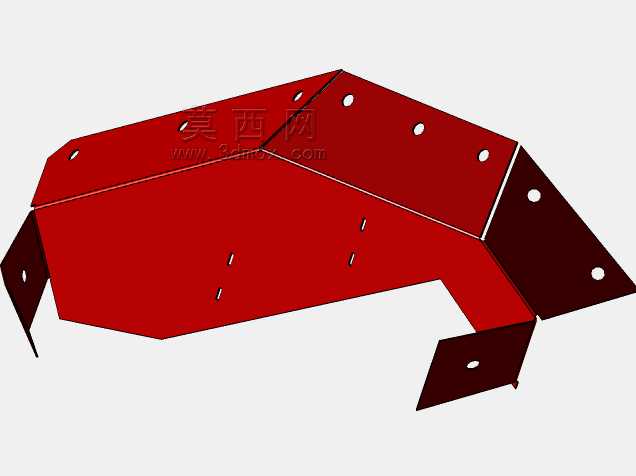

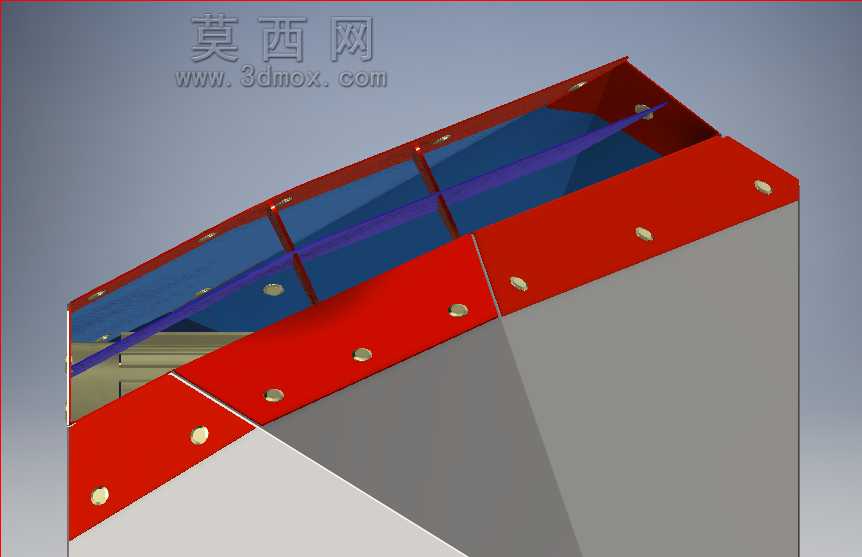

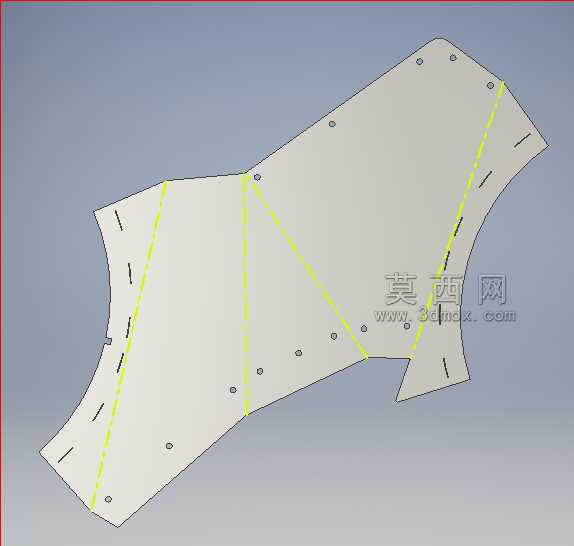

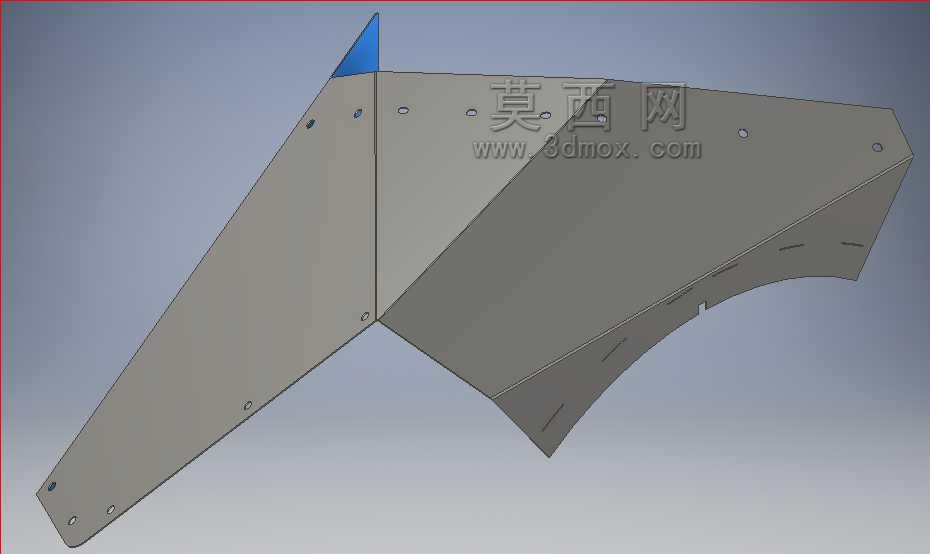

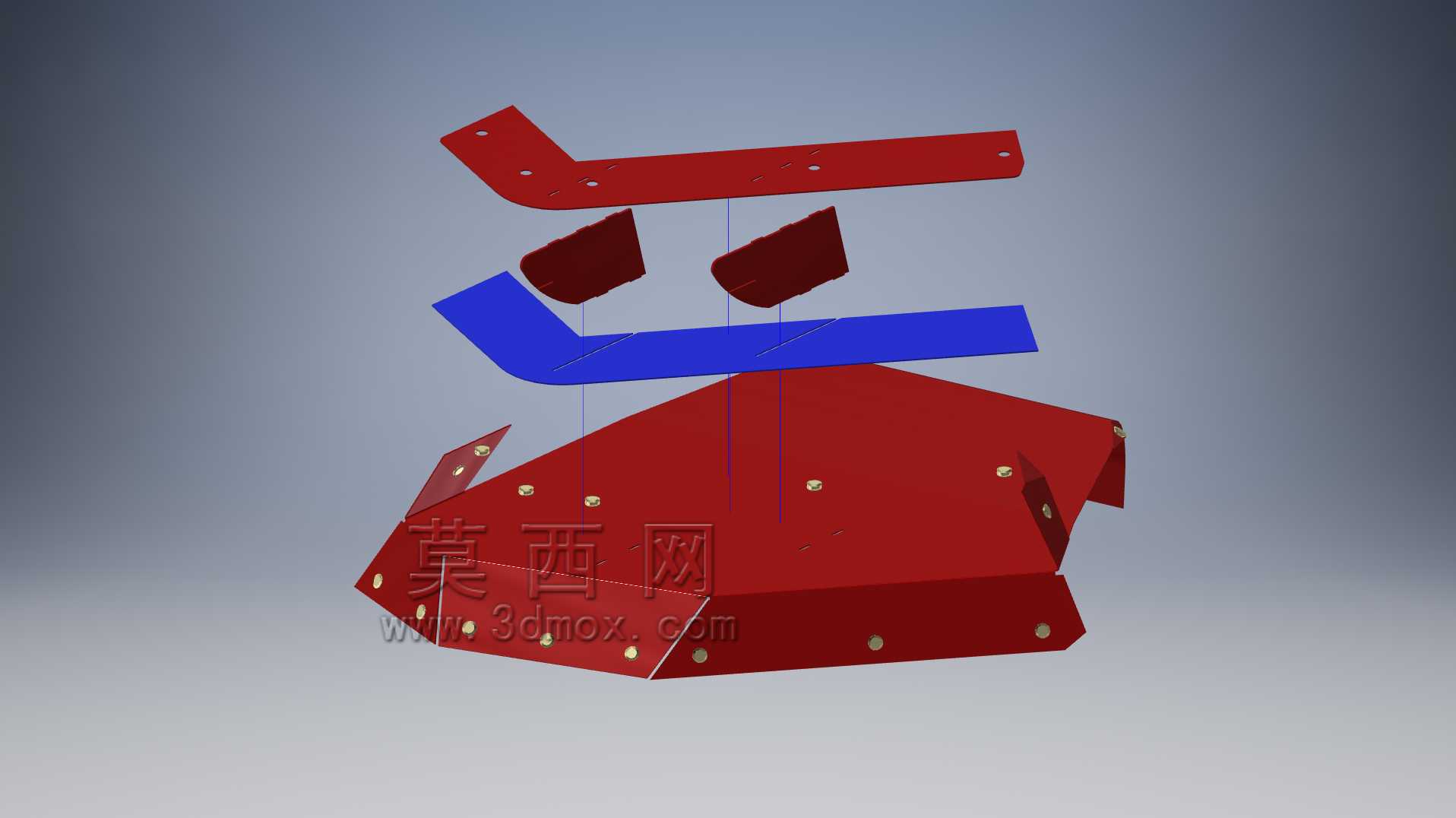

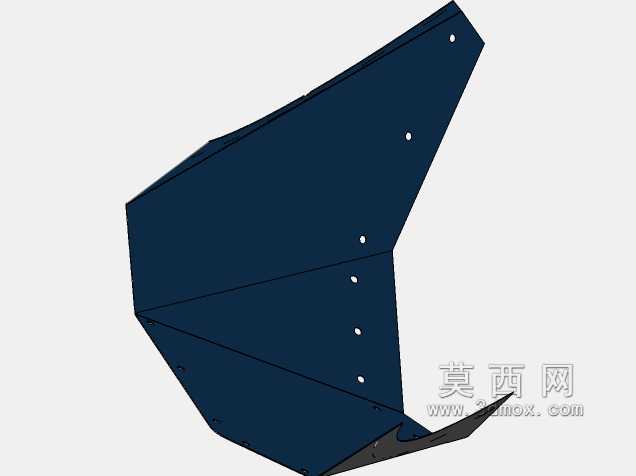

　　考虑到筛鼓长期在高磨损、多粉尘的环境下作业，结构设计时尽量减少了不必要的复杂曲面和焊接点位，主体采用折弯成型的板材拼接，安装时可以通过法兰端直接固定在滚筒的支撑辐盘上，后期维护更换时不需要整体拆解滚筒，只需要拆下磨损的单组鼓体就能完成替换，大幅缩短现场停机维护的时间。筛鼓的端部特意预留了末端安装空间，可以根据作业需求加装挡料环或者清扫刷组件，当处理黏性较高的湿料时，加装的清扫刷可以在滚筒转动时扫过筛面缝隙，把粘在缝隙里的泥块、细料刷落，进一步降低筛孔堵塞的概率。

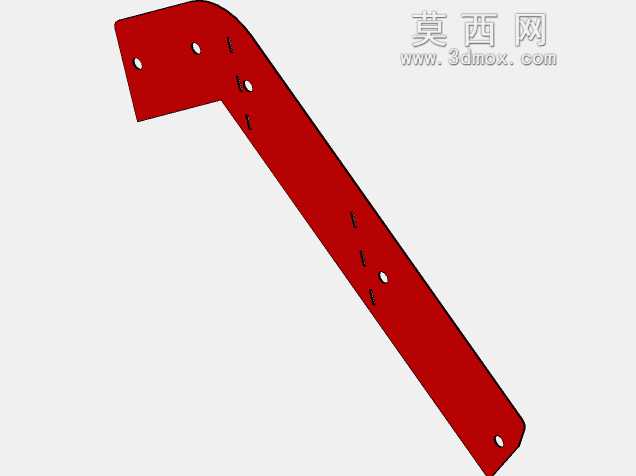

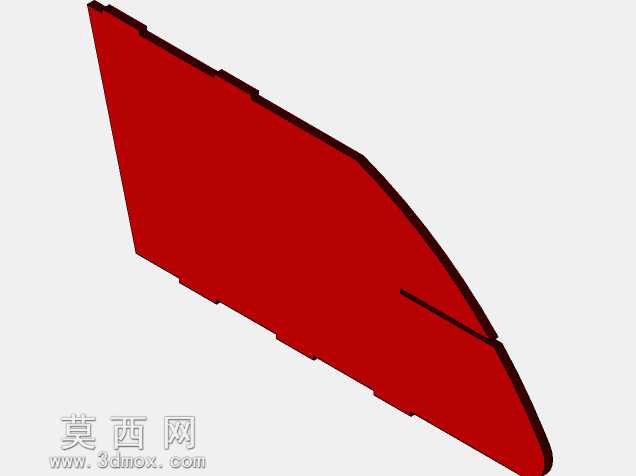

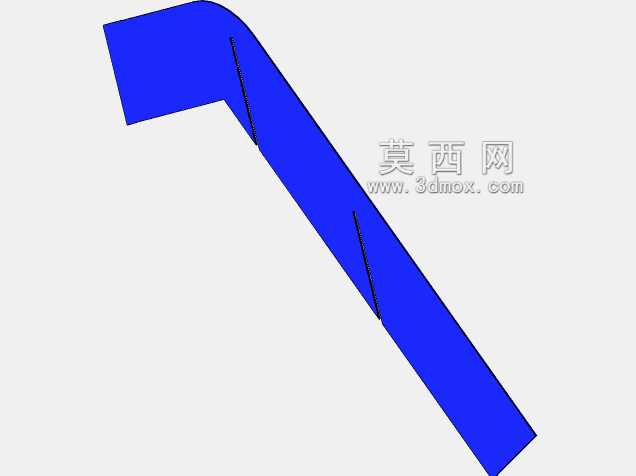

　　结构受力层面，筛鼓的外侧支撑筋做了折弯加强处理，在滚筒转动承受物料冲击、挤压时，筋条可以把受力均匀分散到两端的安装法兰上，不会因为局部受力过大出现筋条变形、间隙变大的问题，即使使用更薄规格的板材加工，也能满足作业时的结构强度要求，兼顾轻量化和结构可靠性。这种排布方式下，筛鼓在转动时会对筒内物料产生更均匀的翻动作用力，不需要额外加装内部搅拌叶片就能让物料充分松散，减少驱动电机的功率损耗，用更小的驱动力就能获得足够的物料翻动效果，提升筛分作业的能效比。在河道清淤的现场作业中，这种结构的筛鼓能有效分离河沙和卵石、建筑垃圾杂物，不会因为卵石卡缝导致筛面失效；在矿山细碎物料分级作业里，分级精度相比传统筛鼓有明显提升，不会出现粗料混进细料成品的情况。
