枪械枪口制退装置结构三维设计

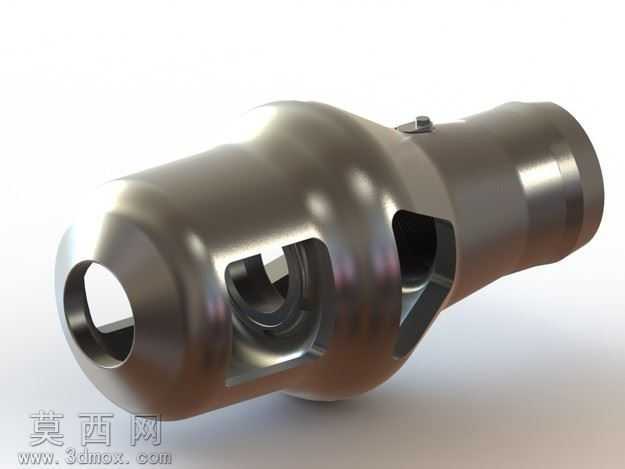

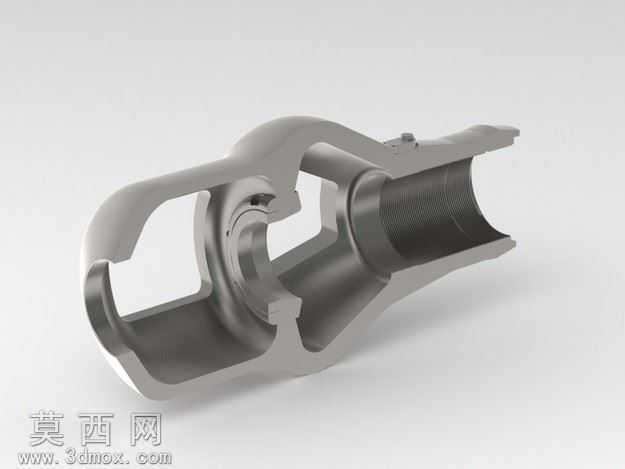

本作品为枪械枪口装置的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械零件的尺寸公差逻辑，对装置的每一处结构特征都进行了精准的几何约束：首先构建主体回转基体，通过旋转凸台命令生成两端直径渐变的筒状基础轮廓，前端为与枪管适配的同轴安装段，保证与枪管轴线的同轴度公差控制在合理范围内，中部为膨大的功能腔体，用于实现火药燃气的导流与制退功能。在完成基础基体建模后，通过拉伸切除、异形孔向导等命令加工出腔体侧壁的多组对称导流开孔，开孔的倾斜角度、开孔面积均经过结构合理性推演，两侧开孔呈对称分布，能够在枪械击发时引导部分火药燃气向侧后方喷出，以此抵消部分后坐能量，同时开孔边缘做了圆角过渡处理，避免应力集中导致的构件形变，也能减少燃气导出时的紊流扰动。装置顶部的小型固定凸台通过拉伸凸台与基体合并，凸台上预留的定位销孔用于实现装置与枪管的径向定位，防止射击过程中装置发生转动偏移。材质与渲染阶段，为模型赋予了高强度合金钢材质，调整金属材质的粗糙度、反射率参数，还原枪械金属构件经过表面处理后的哑光金属质感，渲染时采用工作室三点布光方案，主光源从侧上方打亮构件主体轮廓，辅光源补全暗部细节，背光源勾勒金属边缘的高光轮廓，清晰展现出装置表面的曲面过渡、开孔的内部结构以及各部位的衔接细节。设计过程中充分考虑了该类枪口装置的实际功能逻辑，整体结构无冗余特征，各部位壁厚均匀，既保证了构件的结构强度能够承受火药燃气的高压冲击，也通过对称的导流结构设计保障了装置工作时的受力平衡，避免对射击精度造成额外干扰，模型同时导出了STEP、STL等通用格式，可直接用于结构验证、3D打印样件制作或者进一步的工程仿真分析，完整还原了该类枪口装置的真实结构特征与功能设计逻辑。
