航空发动机用金属支架结构设计

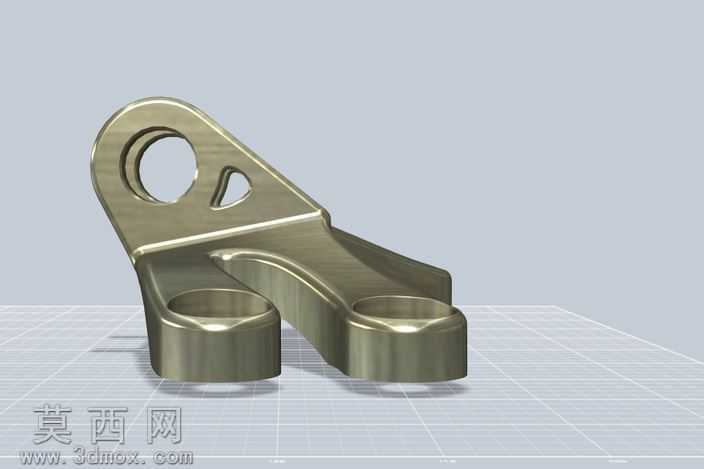

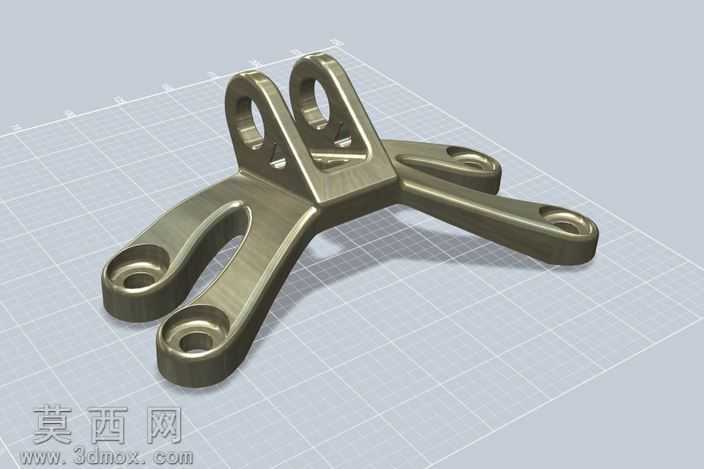

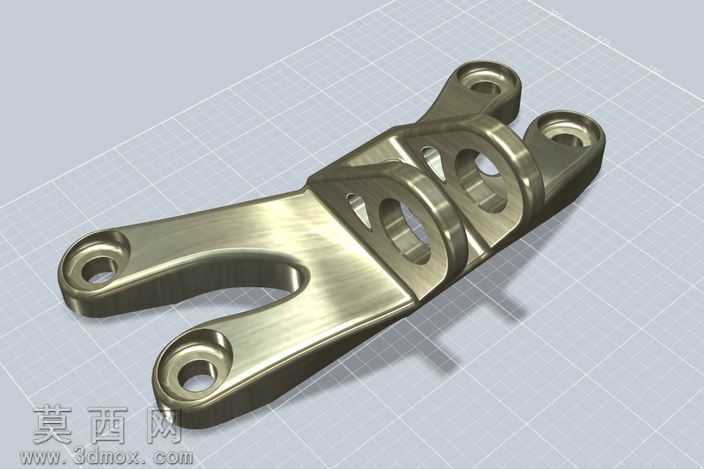

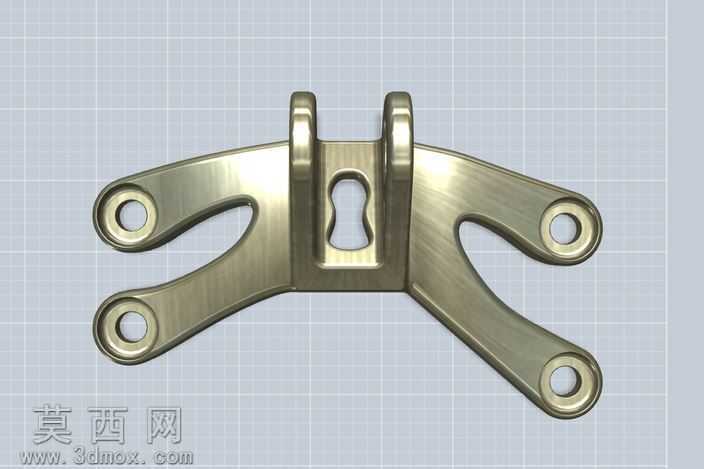

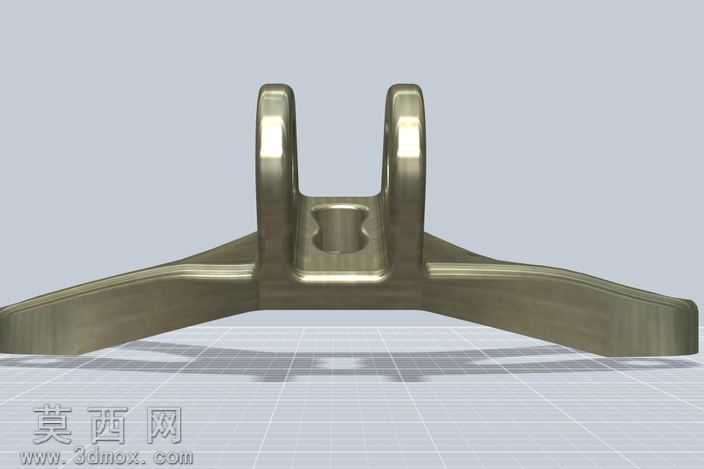

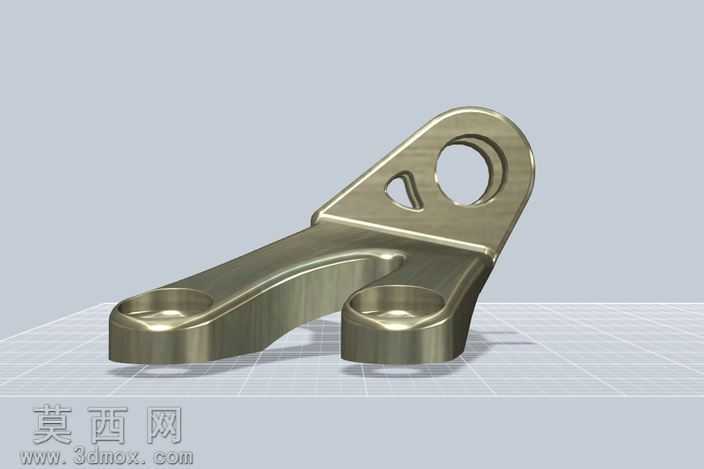

本作品为航空发动机配套的支撑支架三维建模设计，整体采用一体化成型的结构思路，在三维建模过程中首先完成基准面的搭建，以支架中心安装位为原点建立坐标系，依次绘制各支臂的轮廓草图，通过拉伸、切除、圆角等基础特征完成主体结构的搭建，针对支臂与主体衔接的受力区域做了加厚过渡处理，避免应力集中问题。建模过程中严格遵循机械加工的工艺要求，所有安装孔位均预留了合理的加工余量，孔位同轴度、端面平面度等形位公差在建模阶段就做了对应约束，确保后续导出工程图可直接用于生产指导。材质渲染阶段选用航空常用的高强度钛合金材质预设，调整金属粗糙度、反射率参数还原金属机加工后的哑光金属质感，添加网格背景与柔和的环境光，多角度渲染展示支架的结构细节，清晰呈现各支臂的空间角度、安装孔的分布位置。结构设计上采用四支臂辐射式布局，上方设置两组同轴铰接孔位用于与发动机主体连接，四支臂末端均设置沉头安装孔，可通过螺栓与机载安装基座固定，支臂侧面做了减重槽设计，在保证整体结构强度、满足承重抗振要求的前提下尽可能降低零件自重，适配航空设备对零件重量的严苛要求。各支臂的延伸角度经过力学仿真验证，可均匀分散发动机工作过程中产生的振动载荷，铰接孔位做了加厚凸台处理，提升铰接位置的耐磨性能与抗剪切能力，所有棱边均做了R2-R5不等的圆角过渡，既避免加工过程中出现锐边伤人的问题，也能有效降低应力集中系数，提升零件的疲劳寿命。建模过程中对所有特征做了参数化关联，后续可根据不同型号发动机的安装尺寸需求，快速调整支臂长度、孔位间距、安装孔直径等参数，无需重新搭建整体模型，大幅提升同系列零件的设计迭代效率。
