Tsukasa微型直流齿轮减速传动电机

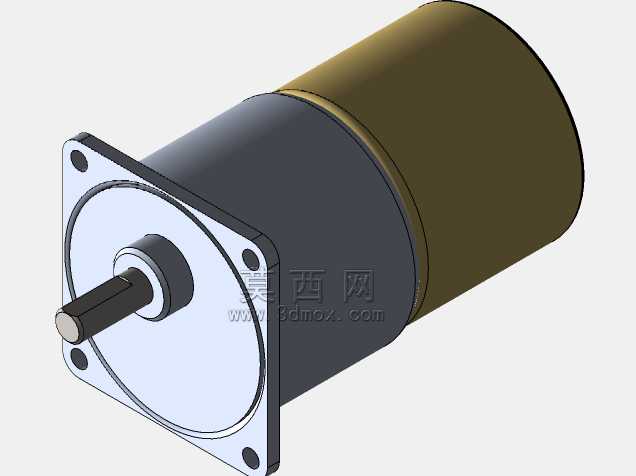

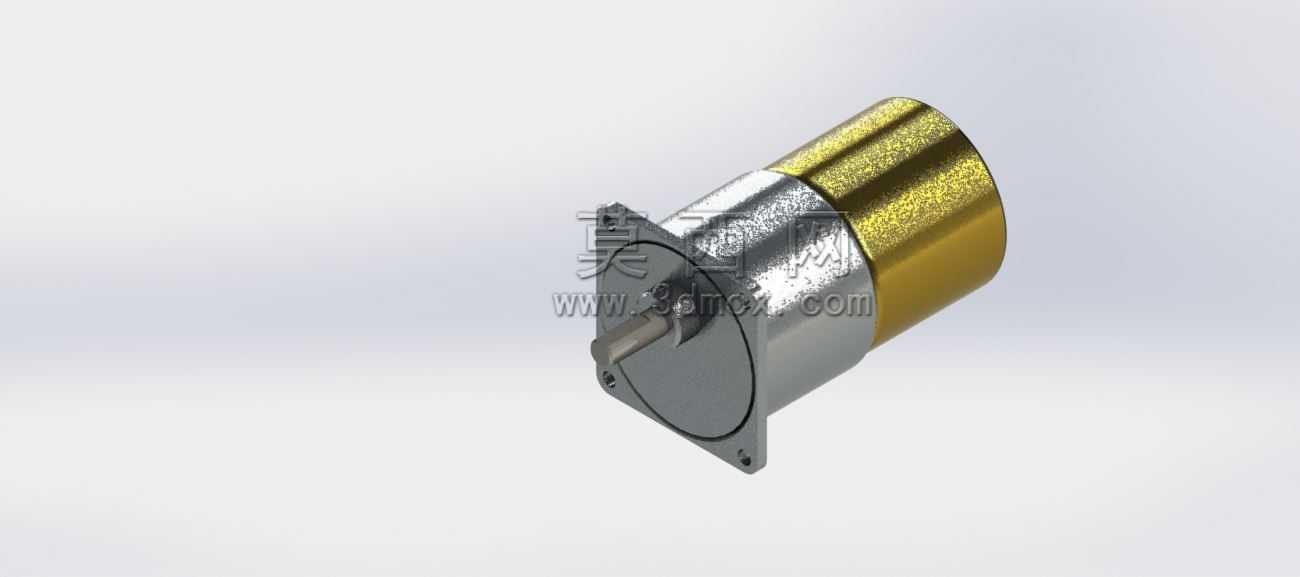

　　这款直流齿轮电机是小型传动系统里的常用动力部件，日常在桌面级自动化输送模组、小型智能仓储分拣推料机构、实验室液体分装设备的进给单元、家用智能开窗器传动端、商用自动售货机的货道推送结构里都能见到它的身影，核心作用是把直流电源输入的高转速低扭矩动力，通过内置的直齿轮减速组转换为低转速高扭矩的输出，适配需要低速大推力、精准启停控制的小型负载场景。从结构设计逻辑来看，这款电机采用分体式同轴布局，后端是直流有刷驱动段，外壳做了金色镀层处理，既可以提升金属壳体的防锈能力，也能在长时间运行时辅助散热，避免绕组温升过高影响输出稳定性；前端集成直齿轮减速箱，箱体采用银色金属材质加工，和驱动段通过止口配合定位，保证齿轮啮合的同轴度，

　　减少运行过程中的齿轮偏磨、异响问题。输出端采用法兰式安装结构，安装法兰上预留了两个对称的固定孔位，安装时可以直接通过螺栓把电机固定在设备的安装立板上，不需要额外设计复杂的固定支架，能有效缩减设备整体的装配空间；输出轴为单扁位D型轴设计，和负载端的同步轮、摇臂、齿轮配合时，可以通过扁位传递扭矩，避免长时间正反转切换时出现轴孔打滑、空转的问题，装配时不需要额外打顶丝孔就能保证传动可靠性。设计这类小型齿轮电机时，首先要平衡减速比和输出扭矩、空载转速的匹配关系，针对不同的负载工况，调整减速箱内各级齿轮的模数和齿数配比，比如用于推送类负载时，会适当增大末级齿轮的模数，提升抗冲击能力，避免卡料时齿轮断齿；用于连续运转的输送场景时，

　　会优化齿轮的啮合侧隙，降低运行噪音，同时在减速箱端盖处预留润滑脂储留空间，延长整机的免维护周期。从安装边界来看，这款电机整体为圆柱型结构，最大外径集中在驱动段壳体，安装时需要在设备面板上预留对应直径的过孔或者避让空间，法兰安装面的平面度需要控制在合理范围内，避免安装时壳体受挤压变形，导致内部齿轮卡滞；输出轴的伸出长度经过精准核算，装配负载件时不能过度敲击轴端，避免轴向力传导到后端电机的轴承上，造成轴承游隙变大、输出轴窜动。在实际选型适配时，要注意匹配设备的供电电压范围，这款电机适配常见的低压直流供电场景，和设备端的直流驱动板配合可以实现PWM调速，满足不同工况下的转速调节需求；齿轮组采用金属直齿轮加工，相比塑料齿轮的减速结构，

　　它的抗过载能力更强，在短时堵转的工况下不容易出现齿形崩损，适合负载波动相对较大的小型传动场景。日常做三维结构设计时，调用这款电机模型可以直接在装配环境里匹配安装孔位、输出轴的配合尺寸，提前校验电机和周边结构件的干涉情况，比如检查电机壳体和设备内部走线槽、邻近传动部件的安全间隙，避免实际加工装配时出现空间不足的问题；建模时还原了电机表面的镀层质感、安装法兰的倒角细节、输出轴的扁位特征，能直接用于设备的装配干涉校验、整机BOM表统计，也可以用于产品宣传的渲染配图，不需要重新测绘建模就能提升设计效率。在小型智能设备的传动结构里，这类同轴齿轮减速电机的应用占比很高，它不需要额外搭配减速机构，集成度高，采购和装配成本都相对可控，只要根据实际负载的扭矩、转速需求选对减速比参数，就能稳定完成动力输出任务，是小型机电产品设计里非常通用的动力选型方案。
