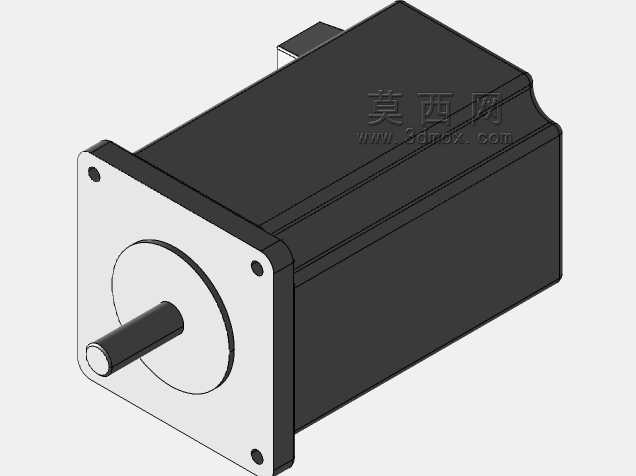

方形法兰安装混合式步进电机三维结构

　　做设备结构设计的同行大多有体会，步进电机作为开环控制里最常用的动力执行件，选型和安装适配往往是传动方案落地的第一步，这次的方形法兰安装步进电机结构，是针对常规自动化设备通用安装场景做的参数化建模，完全贴合市面通用安装尺寸规范，能直接导入装配体做干涉校验、安装位匹配。

　　从实际应用场景来看，这类方形法兰步进电机覆盖的工况非常广，小到桌面级点胶设备的送料轴、3D打印设备的运动轴，中到包装生产线的拉膜辊驱动、非标专机的工位切换传动，大到输送线的分流摆杆驱动、小型机械手的关节动力输出，只要是对转速控制精度、低速扭矩输出有要求，又不需要伺服电机高成本闭环方案的工位，基本都能见到这类结构的身影。和圆形机座的步进电机相比，方形法兰的安装定位精度更高，法兰面的四个安装孔直接和设备安装板贴合锁付，不需要额外做抱箍固定座，能大幅减少安装座的加工量，也能避免抱箍固定带来的同轴度偏差问题。

　　从功能特性上看，这个模型还原的是两相混合式步进电机的常规结构，前端出轴采用单伸轴光轴设计，轴径、轴伸长度完全匹配通用联轴器的安装尺寸，不管是用梅花联轴器、膜片联轴器连接滚珠丝杠，还是用同步轮搭配同步带做远距离传动，都不需要额外修改轴段尺寸。机座部分采用方形拉伸壳体，表面的散热筋结构做了简化还原，实际工况下电机持续运行产生的热量可以通过壳体表面快速散出，避免长时间运行出现扭矩衰减、丢步的问题。尾部的出线座结构也做了准确还原，建模时预留了线缆弯折的空间，装配时不会出现线缆和周边结构件干涉的问题。

　　设计思路上，整个模型完全按照实际加工装配的层级做拆分，前端法兰端盖、定子壳体、后端盖、输出轴、轴承位都做了独立的实体建模，没有用整体拉伸的简化结构糊弄，导入装配体之后可以直接做虚拟装配校验，检查安装板的开孔尺寸是否匹配、电机伸出长度是否和周边护罩、传动件产生干涉。很多新手做设计的时候容易忽略电机的安装边界，要么把安装板的孔位打偏，要么没留够尾部出线的空间，导致现场装的时候电机塞不进去，或者线缆被压破，这个模型把所有安装相关的尺寸都做了准确还原，法兰的定位止口尺寸、安装孔的孔距、轴中心高、机座的截面尺寸、尾部出线的突出长度都和实物一致，选型的时候直接把模型拖到装配体里，就能快速确认安装空间是否足够，不用反复翻样本核对尺寸，能省不少前期方案校验的时间。

　　说到安装边界和尺寸，这类步进电机的法兰安装面是核心定位基准，建模时严格按照通用公差要求做了配合面的还原，法兰止口和安装板的定位孔采用小间隙配合，实际装配时能快速定位，不需要反复调整同轴度。输出轴的轴肩位置也做了准确还原，安装联轴器的时候可以直接顶到轴肩位置，不用额外测量轴伸长度，避免联轴器顶到端盖导致电机转动卡滞。机座的四个边角做了小倒角处理，安装的时候不会刮伤安装板表面的喷涂层，也能避免锐角划伤装配人员的手。另外模型里还原的电机本体长度是对应常规扭矩版本的尺寸，不同扭矩的同法兰规格电机长度会有差异，做方案的时候如果选用更长机座的高扭矩版本，可以直接在这个模型基础上拉伸壳体长度，不用重新从头建模，能大幅提升建模效率。

　　从实际选型适配的角度来说，这类方形法兰步进电机的安装尺寸已经形成了行业通用规范，不管是哪个厂家生产的同规格产品，法兰孔距、止口尺寸、轴径轴伸都是统一的，所以这个模型的通用性非常强，不需要针对特定厂家的产品做修改就能直接用。很多做非标设备的同行，平时积累的标准件模型库里，这类通用步进电机的模型是必备的，做方案的时候直接调用，不用每次都重新建模，能把更多精力放在传动方案的优化上，而不是浪费在重复的标准件建模工作里。另外在做设备的运动仿真的时候，这个模型可以设置对应的转动副，模拟电机运行时的轴转动状态，检查整个传动链的运动是否存在干涉，提前发现设计里的问题，减少现场调试的整改量。
