手持式内燃动力钻孔工具结构设计

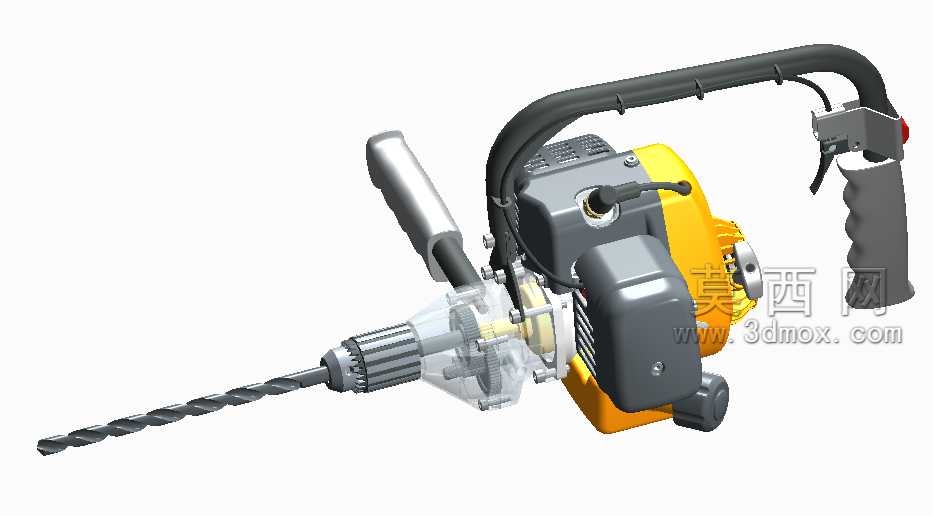

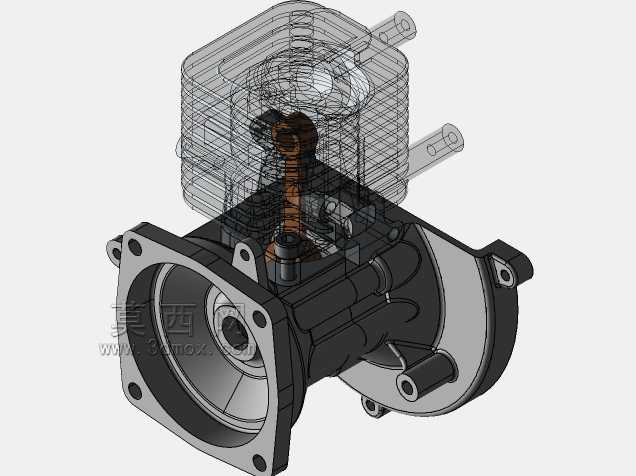

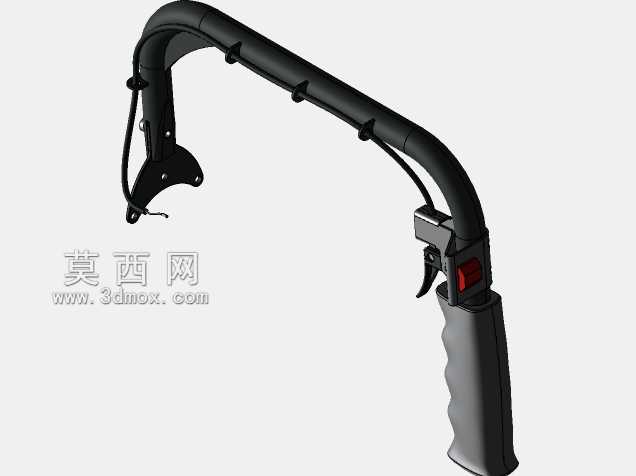

　　这款手持内燃式钻孔工具的结构设计，核心围绕无外接电源场景下的钻孔作业需求展开，适配野外勘探、路桥应急维修、山区管线铺设、户外安装作业等无法接入市电的工况，解决了传统电动钻孔设备依赖供电线路、线缆拖拽受限的痛点，可在无电力配套的偏远区域独立完成金属、砌体、硬质岩土等材质的钻孔加工作业。从整机结构布局来看，动力单元采用单缸二冲程内燃动力模块，布置在机身中后段位置，与前端钻夹头输出端形成前后配重平衡，握持区域分为主操作扶手与辅助握持手柄两处，主扶手集成油门控制与熄火开关，位于机身后上方，贴合操作人员站立握持时的手臂自然弯曲角度，辅助握持手柄设置在传动箱侧方，作业时可双手协同施加进给力，抵消钻孔过程中的钻削反扭矩，降低长时间操作的疲劳感。

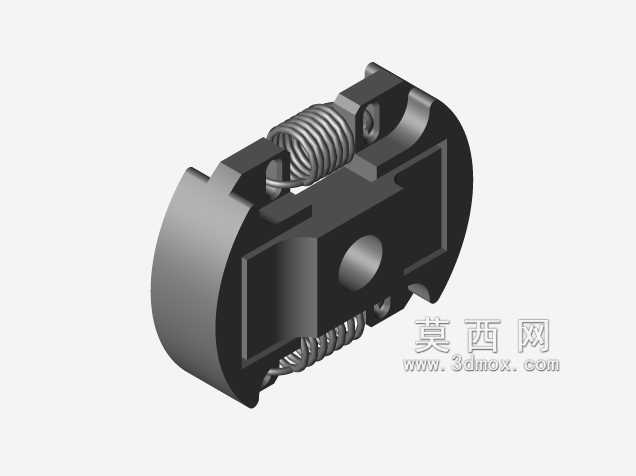

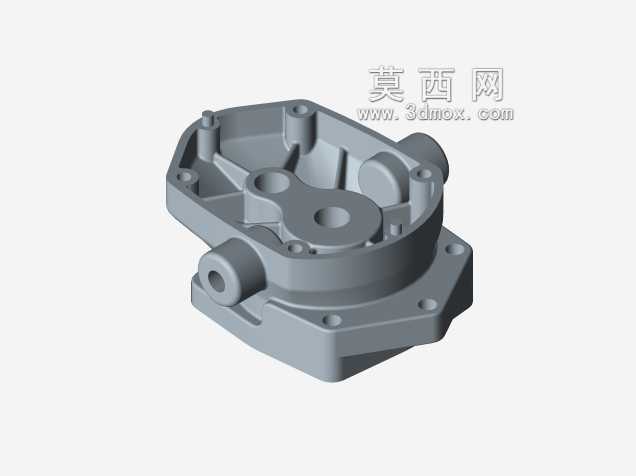

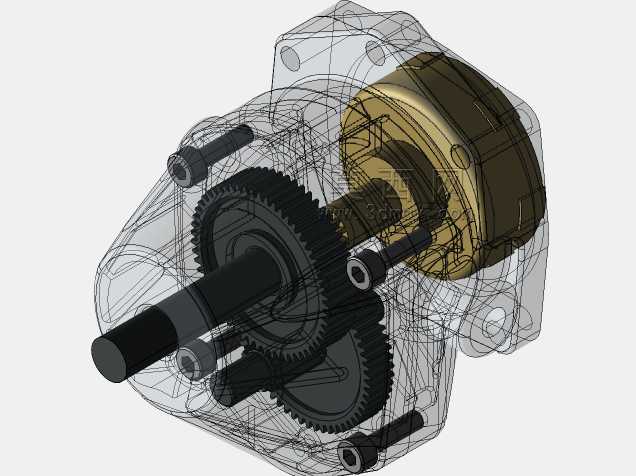

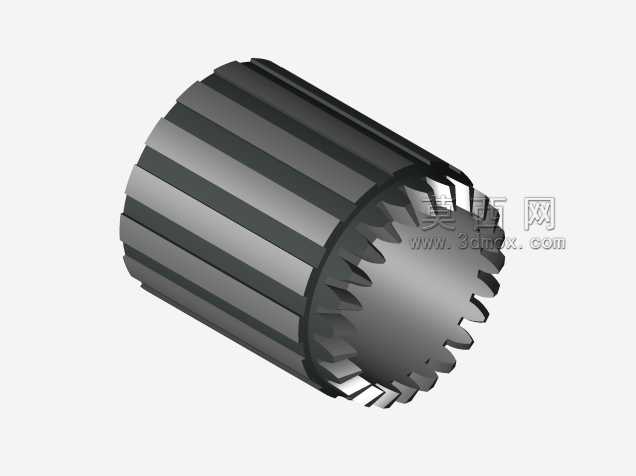

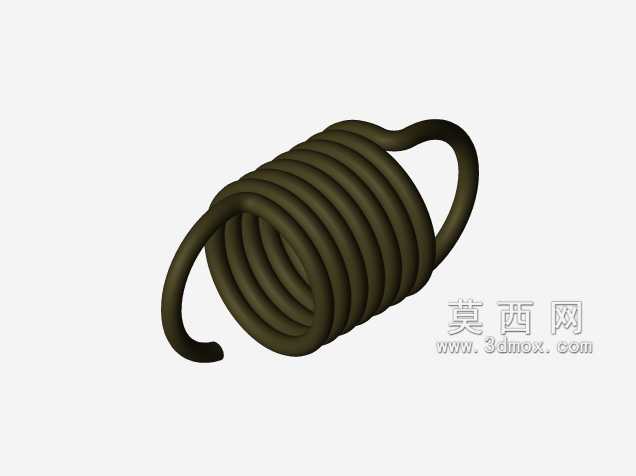

　　传动系统采用离心式离合器结合减速齿轮组的结构，动力输出轴与钻夹头之间设置锥齿轮换向结构，将动力单元的纵向输出扭矩转换为钻杆的周向旋转动力，齿轮组外部设置透明检视结构，可直观观察内部齿轮啮合状态与润滑脂留存情况，日常维护时无需完全拆解传动箱即可判断内部构件磨损状态。钻夹头采用标准三爪自定心结构，适配通用规格的直柄、锥柄麻花钻头，夹头锁紧范围覆盖常规作业所需的钻头直径区间，夹头与输出轴之间设置推力轴承，承受钻孔进给时的轴向载荷，避免齿轮组承受额外轴向力导致齿面异常磨损。燃油系统采用一体化小型油箱，布置在动力单元侧下方，油箱容积匹配满负荷状态下单次连续作业时长需求，油箱盖设置通气阀，平衡内外气压避免燃油供给中断，

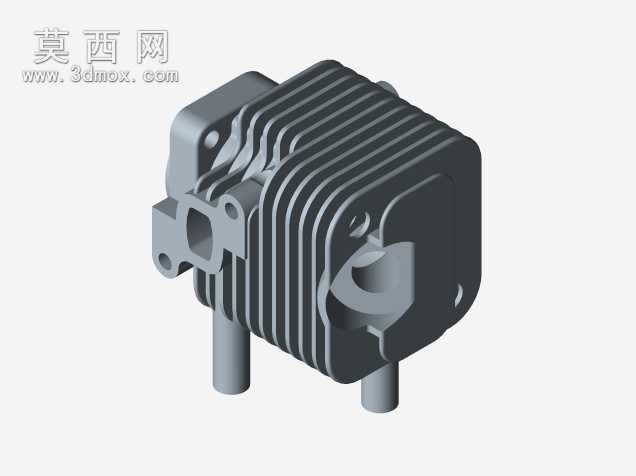

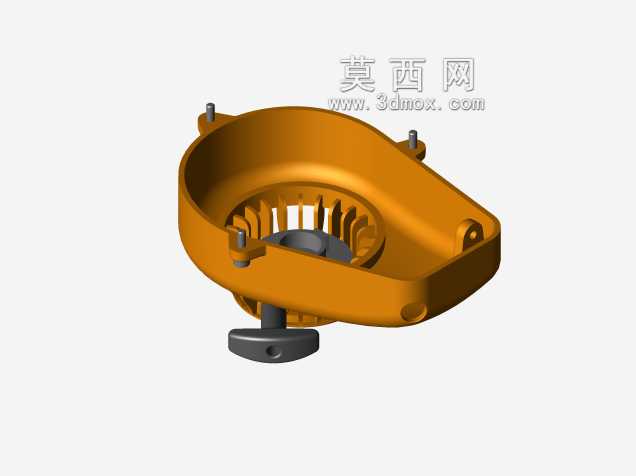

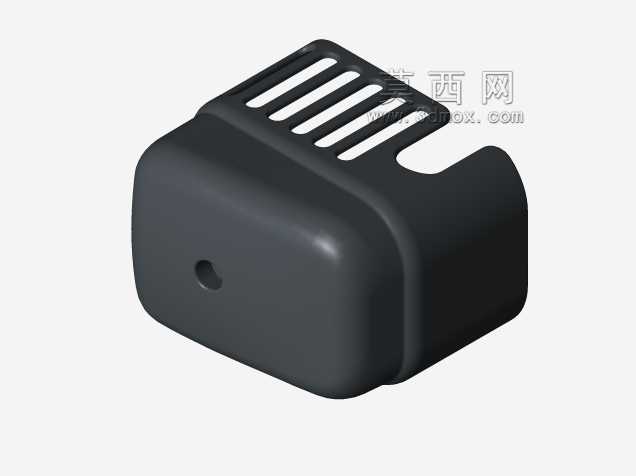

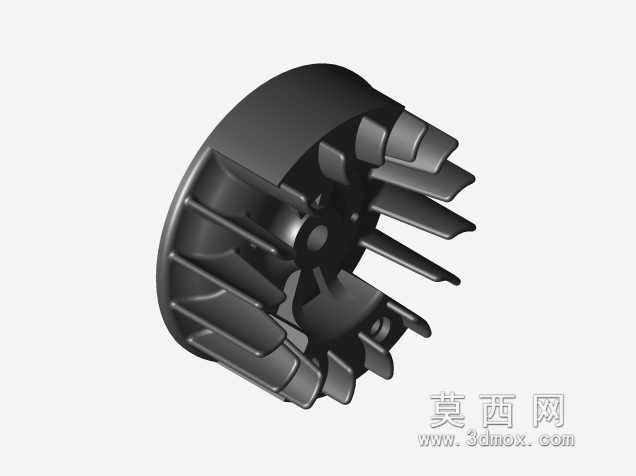

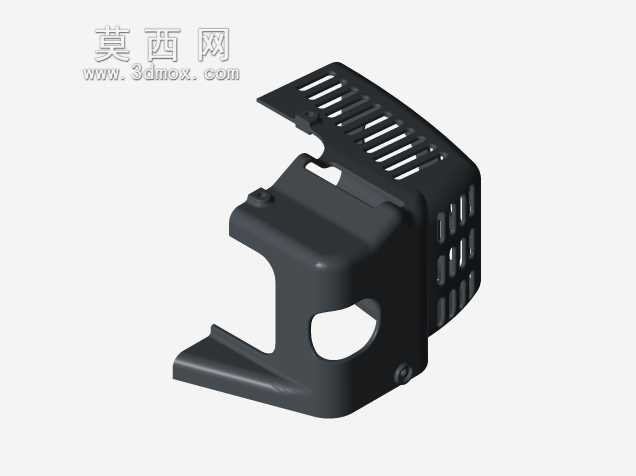

　　油箱出油口设置初级过滤结构，阻挡燃油内杂质进入化油器造成油路堵塞。点火系统采用磁电机无触点结构，无需外接蓄电池即可完成点火启动，启动拉盘设置在动力单元顶部，冷机状态下拉动拉盘即可完成启动，操作门槛较低。排气系统设置阻性消音结构，降低动力单元运行时的排气噪音，排气口朝向机身侧后方，避免高温排气直接朝向操作人员。整机的安装边界与外形尺寸充分考虑便携性需求，机身最大宽度控制在单人可环抱的范围内，整机重量经过配重优化，作业时可依靠辅助手柄支撑在作业面附近，减少操作人员的承重负担，机身所有外露棱角均做圆弧过渡处理，避免搬运、作业过程中剐蹭操作人员。冷却系统采用风冷结构，动力单元缸体外部设置散热鳍片，飞轮集成离心风扇，

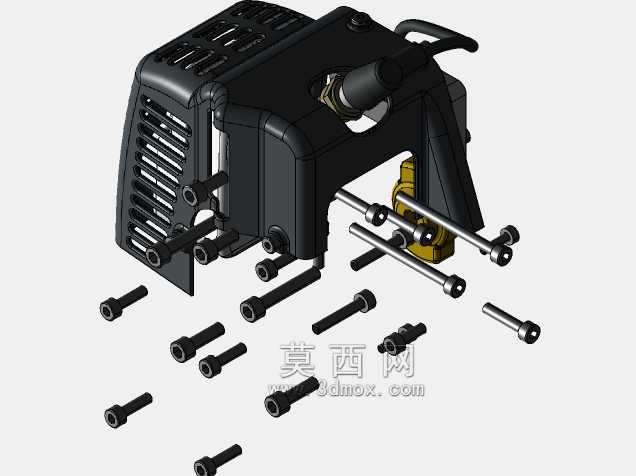

　　运行时带动气流流经散热鳍片带走热量，可满足长时间连续作业的散热需求，避免动力单元过热导致功率衰减。油门控制采用扳机式结构，设置在主扶手握持位置，操作人员可通过手指按压力度控制油门开度，灵活调整输出转速与扭矩，适配不同材质钻孔时的转速需求，比如钻削金属材质时采用低转速大扭矩输出，钻削砌体材质时可适当提高转速配合冲击进给。整机的密封结构针对户外多尘工况做了专项设计，传动箱结合面、动力单元曲轴箱位置均设置耐油橡胶密封件，阻挡外界粉尘进入内部运动副造成磨粒磨损，空气滤清器采用海绵加滤纸的双层过滤结构，可过滤作业环境中的粉尘杂质，减少缸套活塞的异常磨损，空滤器盖采用快拆结构，日常维护时无需工具即可打开清理或更换滤芯。从设计思路上，这款工具优先保障户外复杂工况下的可靠性，所有易损件均采用通用化规格，比如火花塞、空滤滤芯、传动密封件均可在常规五金渠道采购更换，降低野外作业时的配件获取难度，整机拆解无需专用工装，常规随车工具即可完成日常维护与易损件更换，适配野外作业时维修条件有限的实际情况。
