手持式钻机配套单缸风冷动力装置

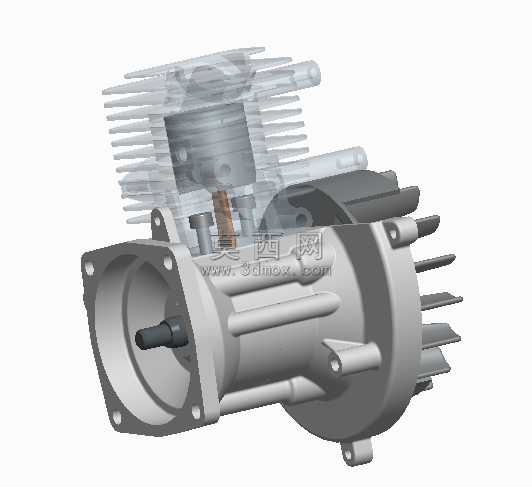

　　这款动力装置主要适配小型手持式钻孔作业设备，在户外管线铺设、石材开孔、矿山浅层取样、家装墙体钻孔这类场景中，作为核心动力输出来源使用，相比市电驱动的钻孔设备，它不需要外接供电线路，能在无电网覆盖的野外、山区、待装修毛坯建筑等场景下独立作业，适配的作业场景覆盖了从建筑施工到地质勘探的多个零散钻孔需求场景。从结构设计来看，它采用单缸风冷的散热方案，缸体外壁布置了密集的环形散热鳍片，作业时依靠曲轴带动的冷却气流直接带走缸体燃烧产生的热量，不需要额外布置水冷管路、散热水箱与冷却液循环结构，整体结构更紧凑，重量更轻，完全适配手持设备对整机重量的控制要求，长时间连续作业时也不会因为散热结构冗余增加操作人员的负重。动力输出端采用法兰式安装接口，

　　安装法兰上预留了四个对称布置的螺栓固定孔，能直接和钻机的减速齿轮箱壳体对接，输出轴采用带定位扁位的圆柱轴结构，和齿轮箱输入端的传动套配合时不需要额外加工键槽，装配时直接插入即可传递扭矩，日常维护拆解时不需要额外拆卸周边附件就能完成动力单元和钻机主机的分离。设计阶段优先考虑了手持作业的抗振需求，曲轴箱采用一体化压铸成型结构，缸体和曲轴箱的连接面采用精加工密封面，配合密封垫实现油气密封，避免作业过程中因为持续振动出现连接螺栓松动、润滑油渗漏的问题。缸头部分的散热鳍片采用不等高设计，靠近排气侧的鳍片高度更高、间距更小，因为排气侧工作温度更高，更大的散热面积能平衡缸体周向的温度差，避免局部热应力集中导致缸体变形。

　　进气接口和化油器安装位布置在缸体侧上方，远离输出轴的安装侧，避免钻机作业时产生的粉尘直接被吸入进气道，同时化油器的位置也方便操作人员在作业间隙调整怠速、清理空滤。燃油箱的安装位预留了三个固定凸台，凸台位置和曲轴箱上的安装孔位同轴，装配时不需要额外制作转接支架，直接用螺栓就能把燃油箱固定在动力单元上方，加油口位置避开了操作手柄的安装区域，加油时不会和操作人员的握持位置产生干涉。整体安装边界控制得非常紧凑，动力单元的最大外径不超过散热鳍片的外圆尺寸，轴向长度从输出轴端面到手拉启动器的尾端控制在适配手持设备的合理范围内，不会因为动力单元过长导致钻机整机重心偏移，操作人员握持作业时能更好地控制钻孔进给的力度。启动结构采用手拉式反冲启动，

　　启动拉绳的布置方向和输出轴轴向平行，启动时操作人员站在钻机侧后方就能完成启动操作，不需要额外调整站位。磁电机和点火线圈布置在散热风扇的侧方，和飞轮的磁钢位置精准对应，点火提前角在装配时就通过定位销固定，后期维护不需要重新调整点火正时，降低了非专业人员的维护难度。排气口布置在缸体下方，作业时排气方向朝向地面，不会让高温废气直接吹向操作人员的手部，同时排气口预留了消音器安装螺纹，直接拧上配套消音器就能降低作业时的排气噪音。润滑油室采用曲轴箱一体化结构，润滑油加注口布置在曲轴箱侧方，油位观察窗和加注口同轴线，加注润滑油时不需要额外的油尺，通过观察窗就能判断油位是否在合理区间，日常检查时不需要拧开油塞就能确认润滑油存量。整个动力单元的外部没有突出的尖锐结构，所有连接螺栓的头部都沉在安装凸台的沉孔内，作业时不会勾挂周边的线缆、防护衣物，提升了手持作业的安全性。
