手持式内燃动力钻孔作业设备结构设计

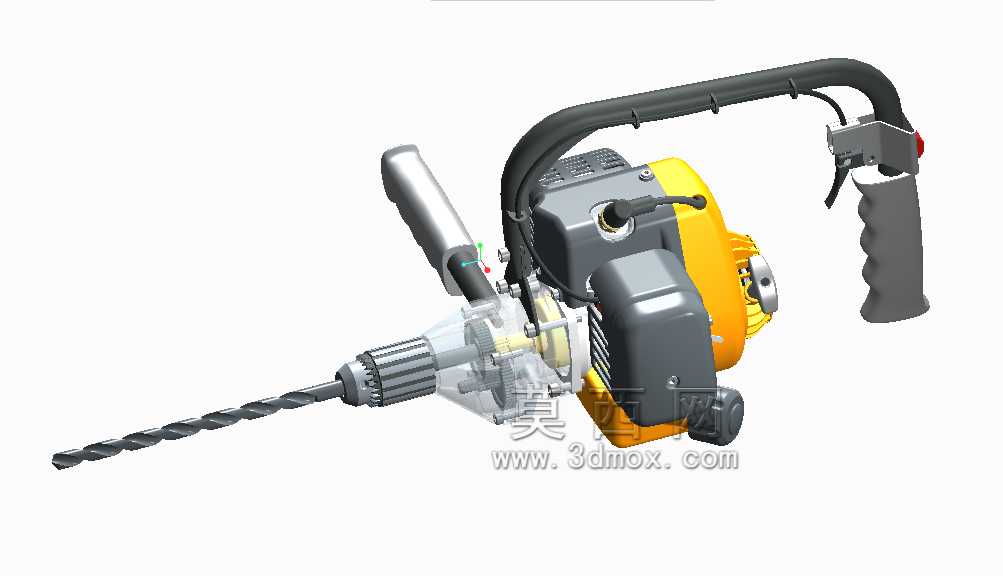

　　这款手持式内燃钻孔设备的三维结构，完全围绕野外无外接电源场景下的钻孔作业需求搭建，从动力输出到握持结构的每一处设计，都优先考虑单人长时间作业的操作合理性与工况适配性。不同于市电驱动的钻孔工具，该设备将小型二冲程内燃动力单元与钻夹头输出端做同轴偏置布局，动力单元的重心落在握持区域的中心轴线上，作业时操作人员无需额外施加对抗设备倾覆的力矩，单手握持辅助手柄即可稳定控制钻孔进给方向，主握把集成油门控制与熄火开关，所有操作控件的布置位置都贴合人手自然握持的手指活动范围，无需调整握持姿态即可完成启停、转速调节的全部操作。从结构细节来看，动力单元的散热壳体采用鳍片式结构设计，与外部空气的接触面积经过匹配计算，

　　能够在连续高负荷钻孔作业时维持动力腔室的工作温度在合理区间，避免过热导致的动力衰减；传动段采用行星减速结构，将内燃动力的高转速低扭矩输出转化为钻削作业需要的低转速大扭矩输出，减速壳体与动力单元、钻夹头座的连接面均设置定位止口，装配时可直接保证同轴度误差控制在作业允许范围内，减少高速运转时的径向跳动，延长钻具的使用寿命。设备的辅助手柄采用可旋转锁紧结构，能够根据作业面的角度调整握持方位，无论是垂直向下的地面钻孔、水平方向的构件钻孔还是仰角位置的高位钻孔，操作人员都能找到最舒适的施力角度；燃油箱的布置位置避开了动力单元的高温散热区域，同时油箱盖的通气结构经过特殊设计，在设备倾斜任意角度作业时都不会出现燃油渗漏的问题，

　　适配复杂作业姿态下的使用需求。在安装边界与尺寸控制上，该设备的整体长度控制在单人可稳定操控的范围内，钻夹头端的最大夹持直径覆盖常规野外作业常用的钻头规格，无需额外转接结构即可直接装配套筒、木工钻头、石工钻头等多种作业端头；动力单元的外壳突出部分均做圆弧过渡处理，在狭窄空间作业时不会被构件棱角卡滞，整机重量经过配重优化，长时间手持作业不会产生过度的肌肉负荷。设备的启动拉绳结构布置在动力单元侧方，操作人员在握持主握把的状态下即可单手完成启动操作，无需额外辅助；排气口的朝向做了定向设计，作业时排出的废气会导向远离操作人员面部的方向，避免废气吸入影响作业安全。从实际应用场景来看，这类设备主要适配山林作业中的苗木移栽钻孔、

　　户外管线铺设的墙面地面钻孔、野外设施搭建的构件钻孔、应急救援场景下的破拆钻孔等无市电供应的作业场景，结构设计上充分考虑了野外作业的磕碰防护需求，动力单元的易损部件外侧都设置了防护筋条，意外跌落时能够吸收冲击能量，避免核心部件直接受撞击损坏。传动段的密封结构采用多道密封圈组合设计，能够阻挡作业时产生的粉尘、碎屑进入传动腔室，在多粉尘的户外作业环境下也能维持较长的维护周期，减少野外作业时的故障概率。钻夹头采用自锁紧结构，钻孔作业时随着切削扭矩的增大，夹头对钻头的夹持力会同步提升，避免高负荷钻削时钻头打滑脱落，保障作业安全；主握把的表面设置防滑纹理，即使操作人员佩戴劳保手套也能稳定握持，不会因为手汗或者手套打滑出现设备脱手的风险。整个设备的结构拆分逻辑清晰，易损件比如火花塞、燃油滤芯、传动密封件的拆装位置都预留了足够的操作空间，野外现场无需复杂工具即可完成常规维护更换，完全适配户外作业的维保条件。
