带防滑滚边内置密封圈环形锁紧构件

　　在各类需要周向锁紧、端面密封的机械连接场景中，这类带防滑滚边的环形构件应用覆盖范围极广，从液压管路的对接锁紧环，到光学镜筒的调焦锁紧圈，再到压力容器快开结构的密封压环，都能见到同结构原理的构件身影。日常做结构选型时，这类环形件往往容易被忽略，但实际装配中它的尺寸公差、表面结构直接决定了整套连接结构的可靠性，很多现场出现的渗漏、锁紧打滑、调节卡滞问题，追根溯源都是环形锁紧件的设计细节没做到位。

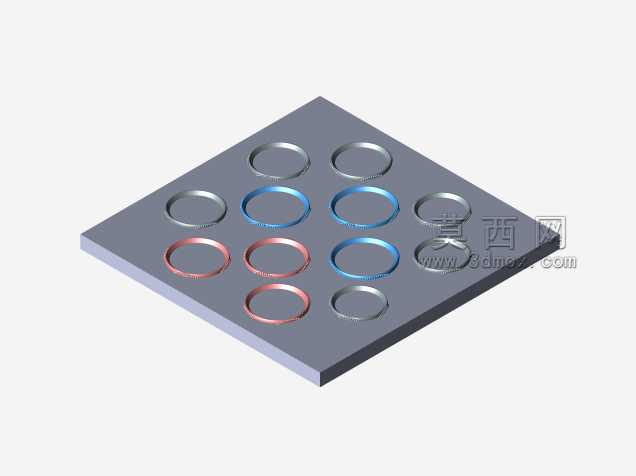

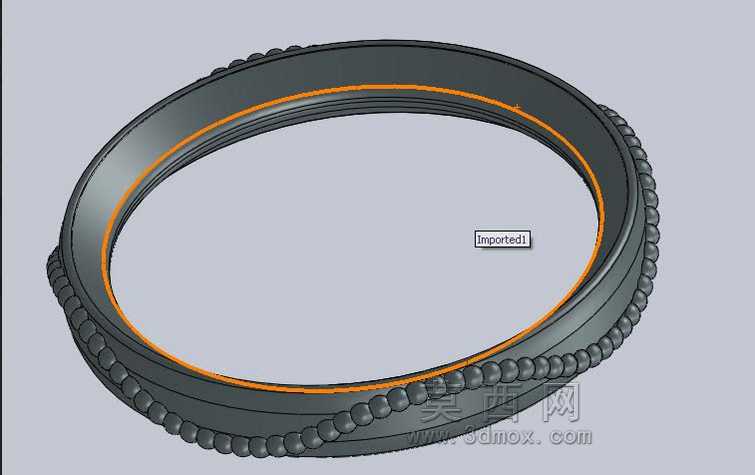

　　从实际功能来看，这个构件承担两个核心作用，一是提供周向旋转的操作受力结构，二是给内置的密封胶圈提供稳定的安装限位槽。外侧整圈排布的半球形凸起滚花，和常见的直纹滚花、网纹滚花设计逻辑不同，这种半球形凸点在手动旋转操作时，不会像尖锐滚花那样划伤操作人员手套，同时在沾有少量润滑脂、切削液的工况下，依然能提供足够的旋转摩擦力，不会出现施力打滑的问题。做三维建模时，这些凸点的排布要严格遵循等距螺旋或者整圈等圆心角阵列逻辑，不能出现局部间距偏差，否则旋转时会出现受力不均的顿挫感，长期使用还会因为局部应力集中出现凸点崩裂的问题。

　　内侧的环形凹槽是专门为O型密封圈预留的安装位，建模时这个槽的截面尺寸要匹配对应线径的密封圈压缩比要求，通常静密封场景下密封圈的压缩量控制在18%-25%区间，动密封场景则要下调到12%-18%，槽的边角必须做R0.2-R0.5的圆角过渡，避免安装时割伤密封圈胶料。槽的深度公差要控制在±0.05mm以内，过深会导致密封压缩量不足出现渗漏，过浅则会让密封圈过度压缩，短时间内就会出现永久变形失去密封能力。构件本身的壁厚设计要结合使用场景的受力情况核算，常规手动操作的锁紧场景，壁厚控制在3-5mm即可满足强度要求，如果是用在高压管路对接位置，壁厚要根据工作压力做有限元校核，避免受压后出现径向胀大导致密封失效。

　　设计这类环形构件时，首先要明确安装边界的尺寸约束，也就是构件需要适配的内外径配合尺寸，内径要和对接的芯轴或者筒身保持间隙配合，公差带选H8/g7即可，既不会因为间隙过大出现晃动偏心，也不会因为间隙过小出现装配卡滞。外径尺寸要结合操作空间确定，通常手动操作的环形锁紧件，外径比配合内径大15-25mm比较合适，预留足够的手指握持施力空间，如果安装位置空间受限，还要在外径上额外做对称的扳手卡口，方便用工具辅助锁紧。构件的两个端面要保证足够的平面度，尤其是和密封面对接的那个端面，平面度公差要控制在0.03mm以内，端面和内孔的垂直度公差不超过0.04mm，否则锁紧后会出现局部压合不紧密的问题，哪怕密封圈尺寸完全合格，也会出现渗漏隐患。

　　实际建模过程中，要注意外侧凸点和主体环的衔接位置做圆角过渡，不能出现尖锐的结合棱边，否则注塑或者车削加工时，这个位置容易出现应力集中，受力后出现裂纹。如果是采用金属材质车削加工，凸点可以采用滚压工艺成型，如果是塑料材质注塑生产，要注意凸点位置的脱模斜度设计，避免脱模时出现凸点拉毛缺损。内置密封圈的槽口位置要做15度左右的导入倒角，方便装配时密封圈能顺利滑入槽内，不会被槽口的锐边切伤。很多新手设计这类零件时，容易忽略密封圈安装后的拉伸量控制，通常O型圈安装到内槽后，内径拉伸量不要超过5%，否则密封圈长期处于拉伸状态，会加速老化失效，大幅缩短密封结构的使用寿命。

　　在不同的应用场景下，这类构件的材质选择也有区别，普通工况下用6061铝合金做硬质阳极氧化处理就足够，重量轻且耐腐蚀；如果是用在有腐蚀性介质的化工场景，要选用316不锈钢材质；如果是需要频繁手动调节的民用设备场景，可以选用POM或者尼龙材质，加工成本低且握持手感更好。不管选用哪种材质，外侧防滑凸点的高度都要控制在0.8-1.2mm之间，过高容易在磕碰时断裂，过低则起不到防滑的作用。做装配验证时，要重点测试旋转锁紧的全程手感，不能出现局部卡滞，锁紧到额定位置后，密封圈的压缩量要均匀，用塞尺检查对接端面的间隙，整圈间隙差不能超过0.02mm，确保密封压力均匀分布在整个密封圈接触面上。
