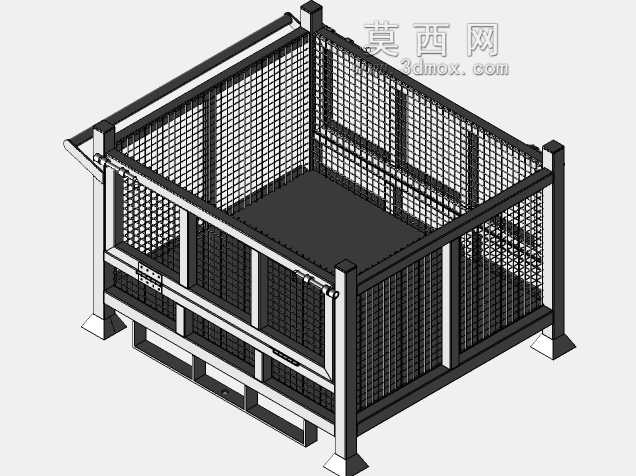

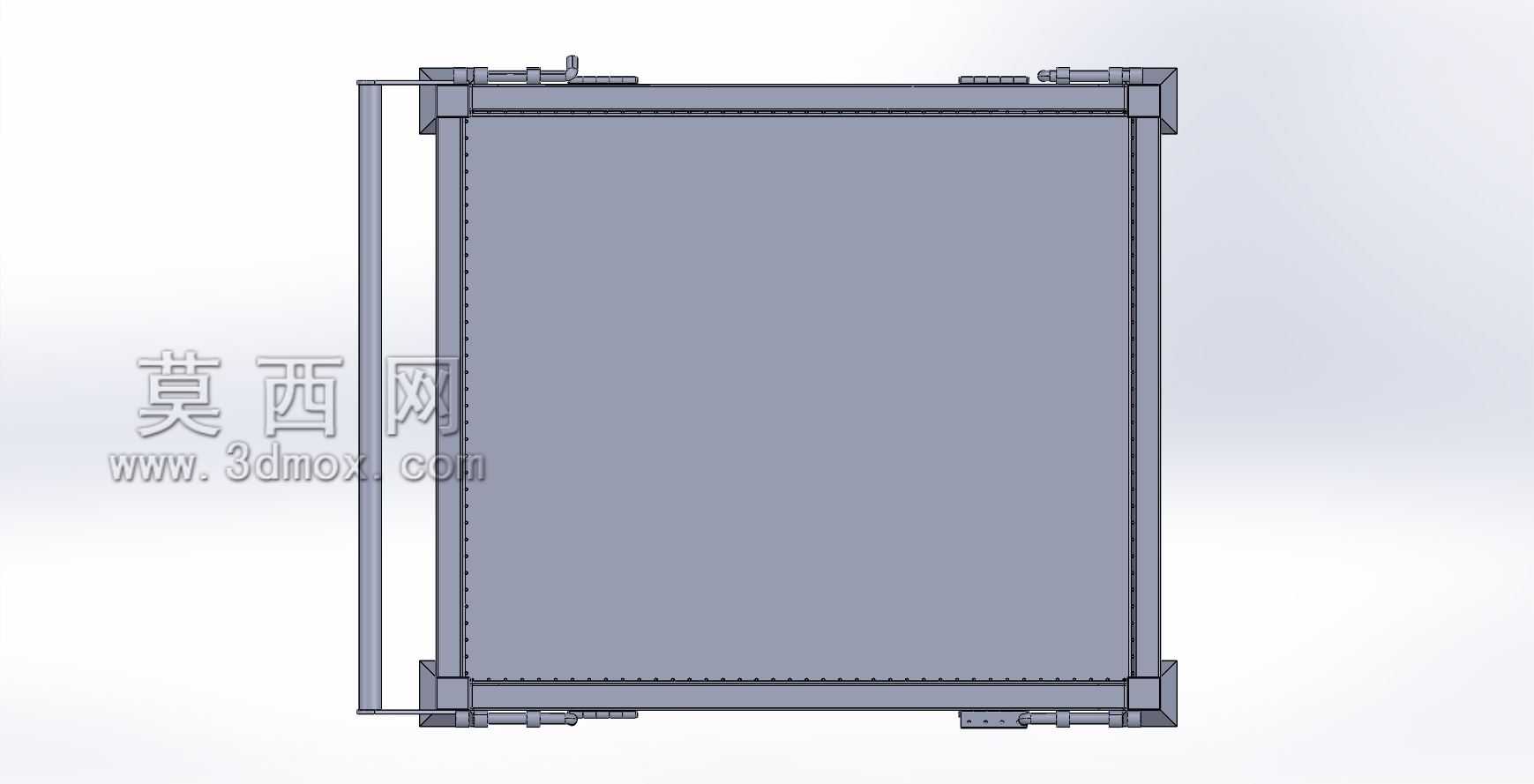

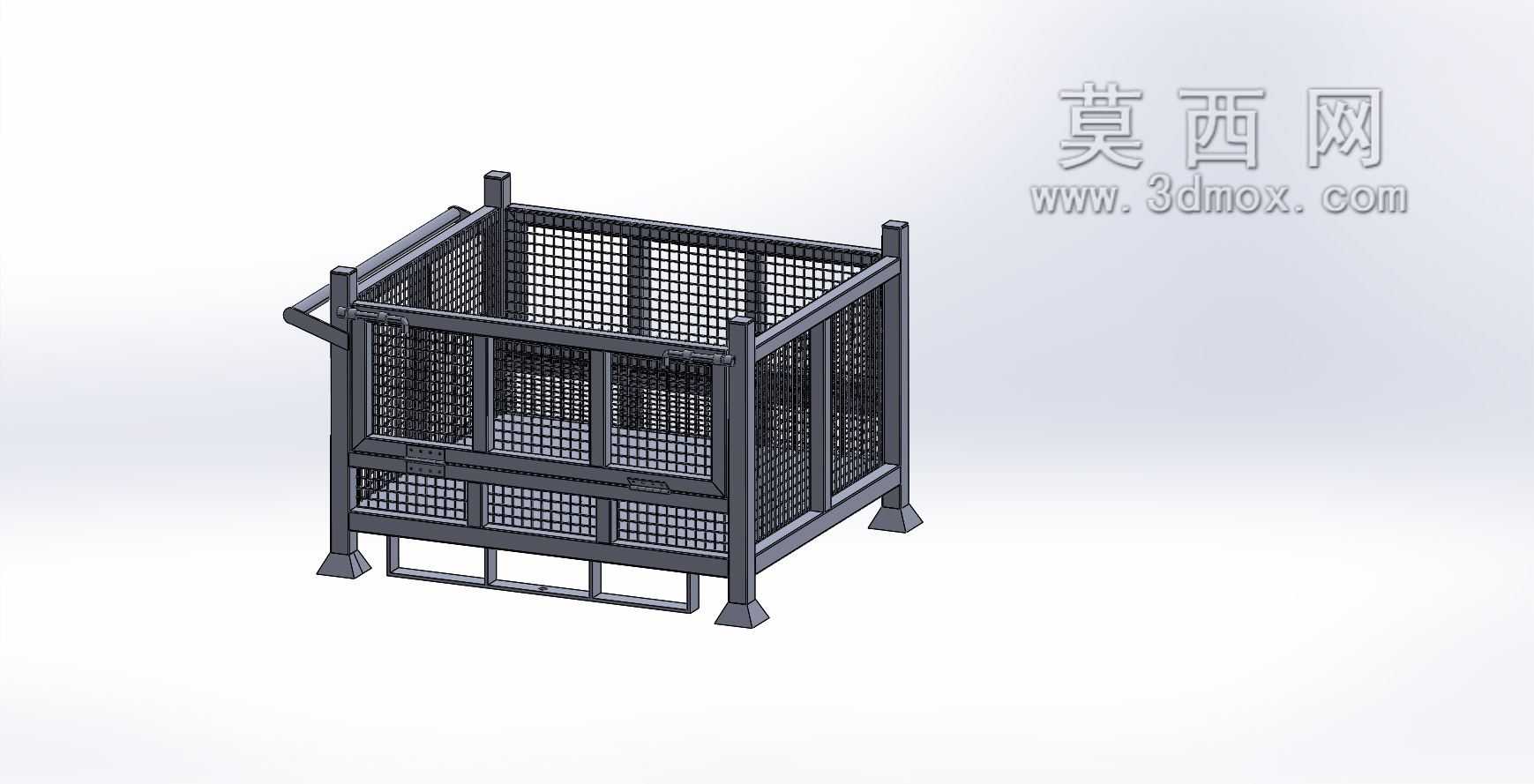

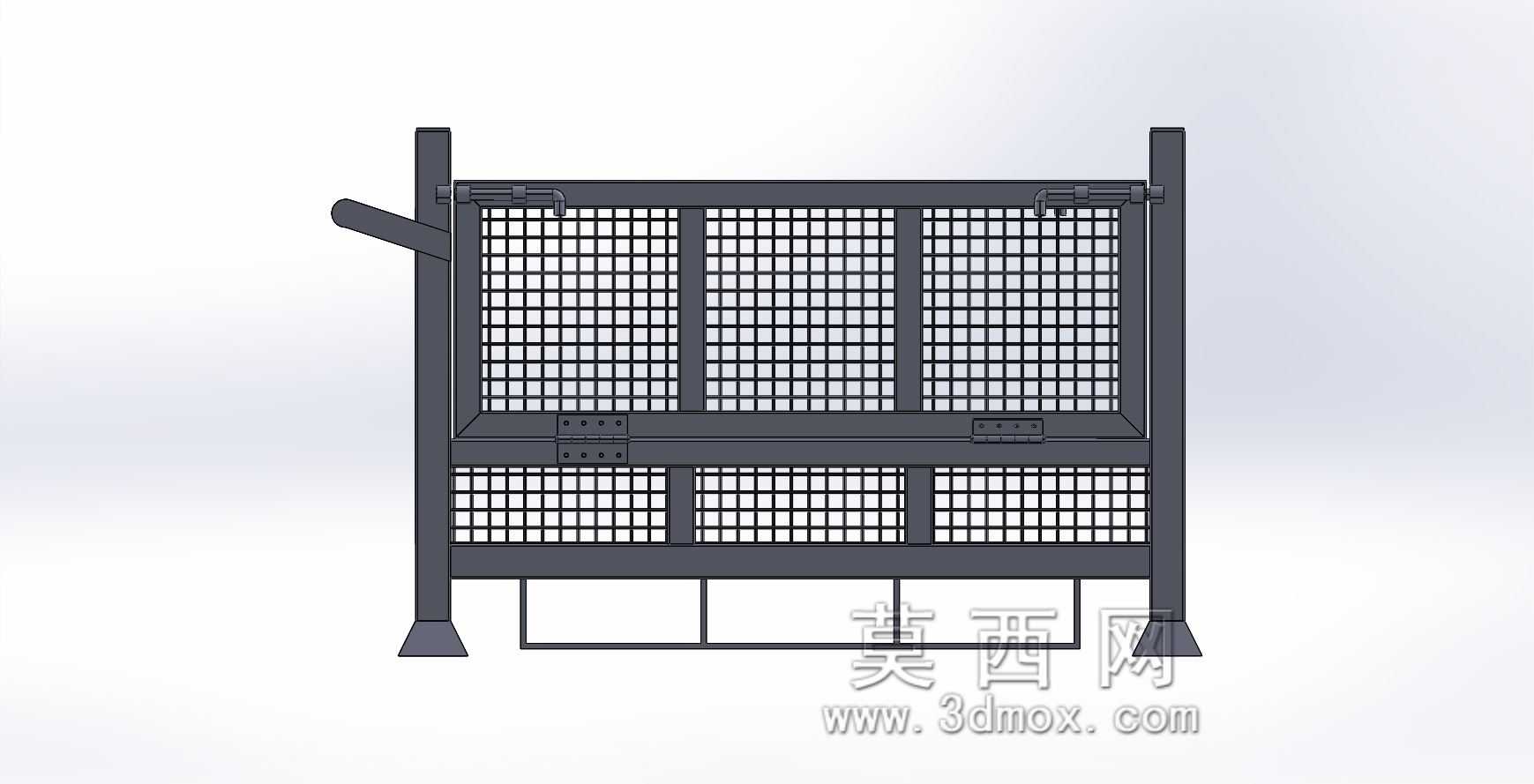

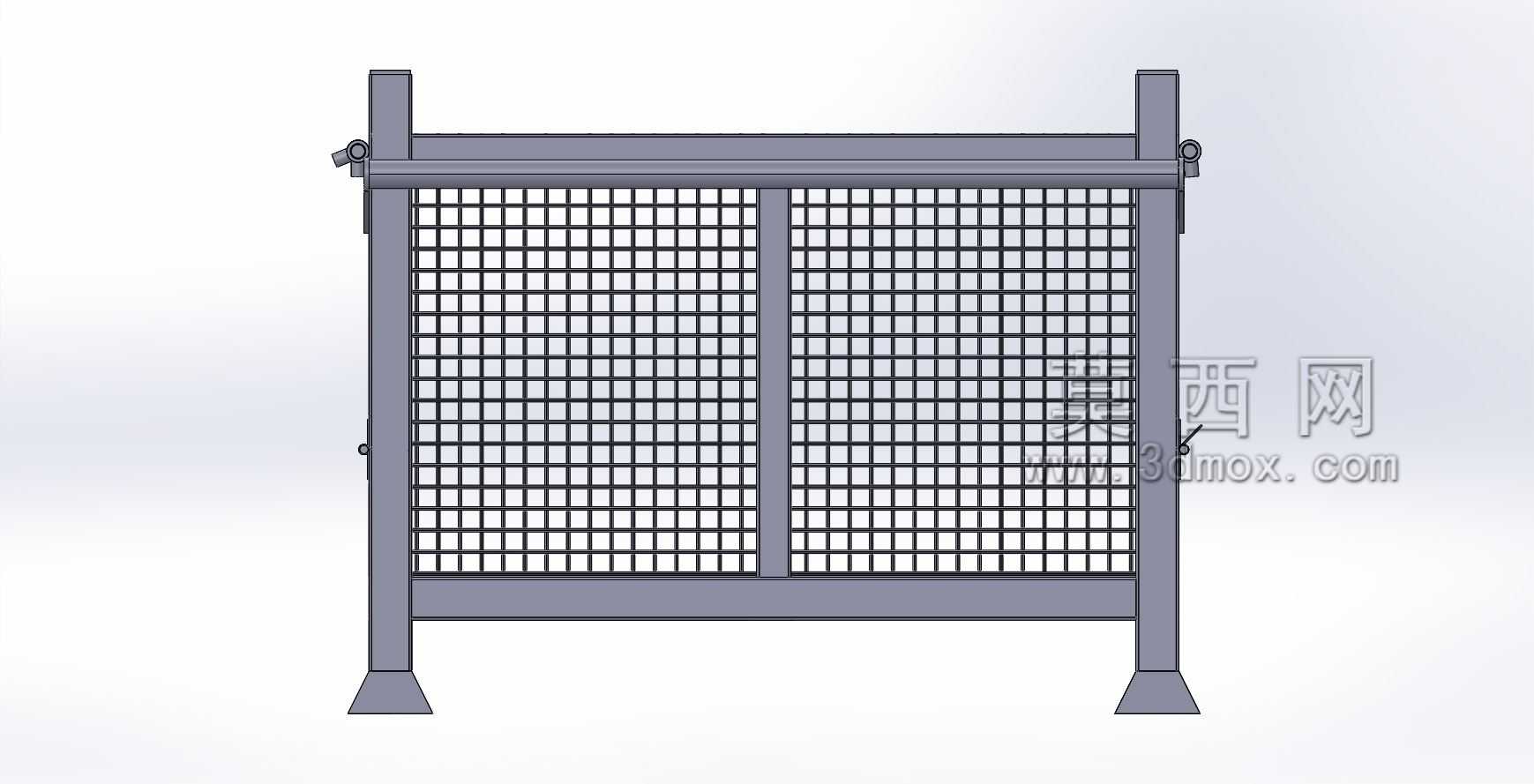

工业防护侧开式金属网格围栏结构

　　在车间设备布局、自动化产线隔离、仓储区域分区的场景里，这类侧开式金属网格框是兼顾防护性与操作便利性的常用构件，不同于常规全封闭固定式防护结构，它预留的侧开口能满足日常设备点检、小物料临时传递、操作位应急处置的需求，不用整体拆卸整面围栏就能完成常规作业，大幅降低日常运维的拆装工作量。从结构设计逻辑来看，整体采用方管作为主支撑框架，四根竖向主立柱底部做了加宽的支撑脚，增大与地面的接触面积，安装时既可以通过膨胀螺栓直接固定在硬化地面，也能搭配配重底座做无打孔的临时布设，适配不同车间的地面条件，不会破坏原有地坪结构。中间的网格部分采用等间距金属丝焊接成型，网格孔隙控制在合理范围，既能够阻挡人员肢体意外伸入设备运行区域，

　　满足机械安全防护的距离要求，又不会完全遮挡视线，操作人员在围栏外侧就能清晰观察内部设备的运行状态，及时发现异响、卡料等异常工况。侧开部位的铰接结构设置在框架侧边立柱上，配套的锁止件能在框体闭合后实现可靠固定，避免设备运行过程中框体受振动意外开启，需要开启时只需操作侧边的锁扣就能快速打开，开口尺寸刚好满足常规操作工具伸入、小型工件取放的需求，不会因为开口过大降低整体防护等级。框架的上下横向主梁做了加厚处理，既提升整体结构的抗形变能力，就算受到车间内转运小车的轻微剐蹭也不会出现明显变形，同时也为网格片提供了连续的固定边，避免网格片受外力后出现焊点脱开、网面鼓包的问题。安装边界方面，整体结构的竖向立柱保持垂直，

　　底部支撑脚的安装孔位做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度，不管是新车间规划时的统一布设，还是老产线改造时的后期加装，都能快速完成定位固定。在实际使用场景中，这类网格框常被用在焊接工位的弧光隔离、机器人作业区的安全防护、传动部件的外围防护，相比整块金属板的防护结构，它的自重更轻，运输和安装过程中不需要大型吊装设备，两名作业人员就能完成整组框体的布设，后期如果需要调整产线布局，也能快速拆卸移位重复利用，不会造成材料浪费。结构设计时充分考虑了车间内的复杂工况，所有金属构件的边缘都做了倒角处理，没有尖锐的飞边毛刺，避免安装和使用过程中划伤作业人员，框架表面的处理层能适应车间内的油污、粉尘环境，

　　长期使用也不会出现表层脱落、锈蚀的问题，减少后期的维护成本。不同于可折叠的周转类网框，这款结构为固定式不可折叠设计，整体刚性更强，作为长期固定的防护构件使用时，不会因为长期受外力出现铰接部位松动、框体晃荡的问题，侧开的活动部分单独做了耐磨处理，反复开合也不会出现铰接部位磨损过大导致的框体下垂、对位不准的情况。网格片与主框架的连接采用分段点焊加压条固定的方式，相比满焊的方式，既保证连接强度，又能避免焊接变形导致的框体平面度超差，安装后网面保持平整，不会出现局部凸起影响整体外观和防护效果。在进行三维结构建模时，各部件的装配间隙都做了合理预留，考虑到金属构件加工时的公差范围，活动部位的间隙不会因为加工误差出现卡滞，固定连接部位的孔位对齐精度满足现场装配要求，不需要现场二次扩孔、修配就能完成组装，能有效缩短现场施工的周期。
