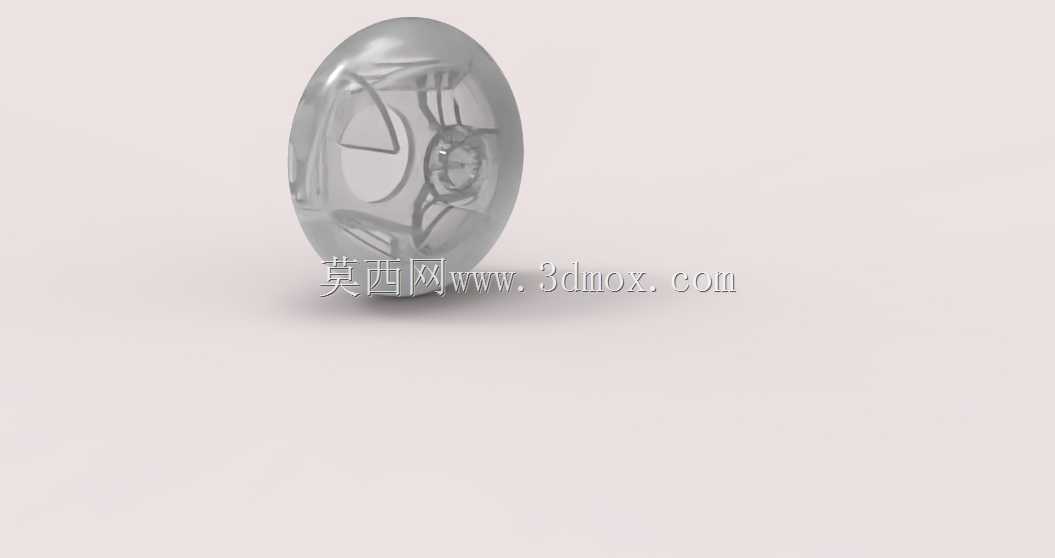

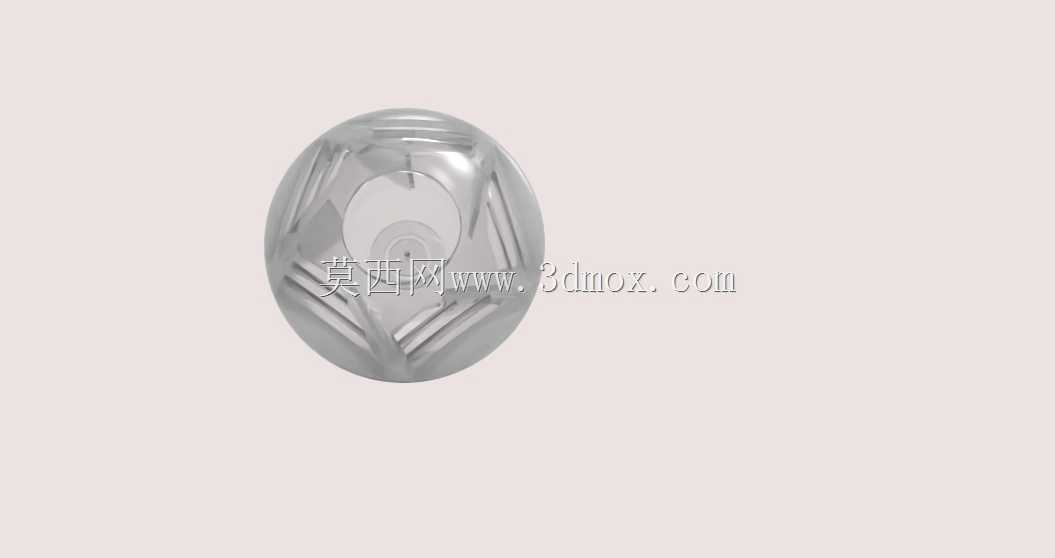

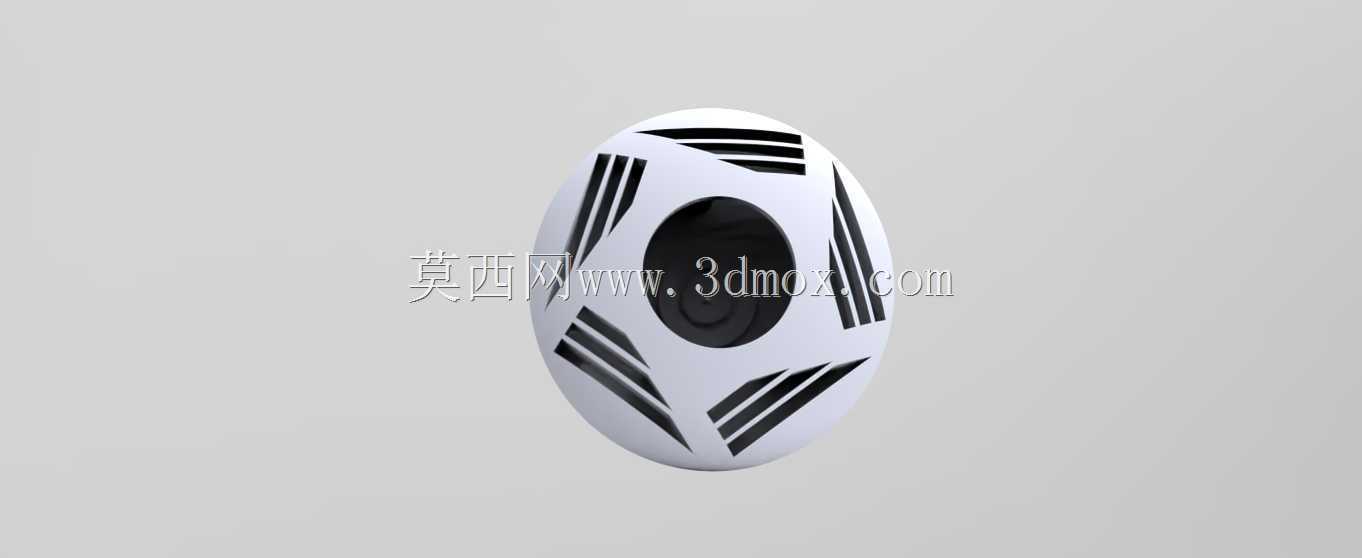

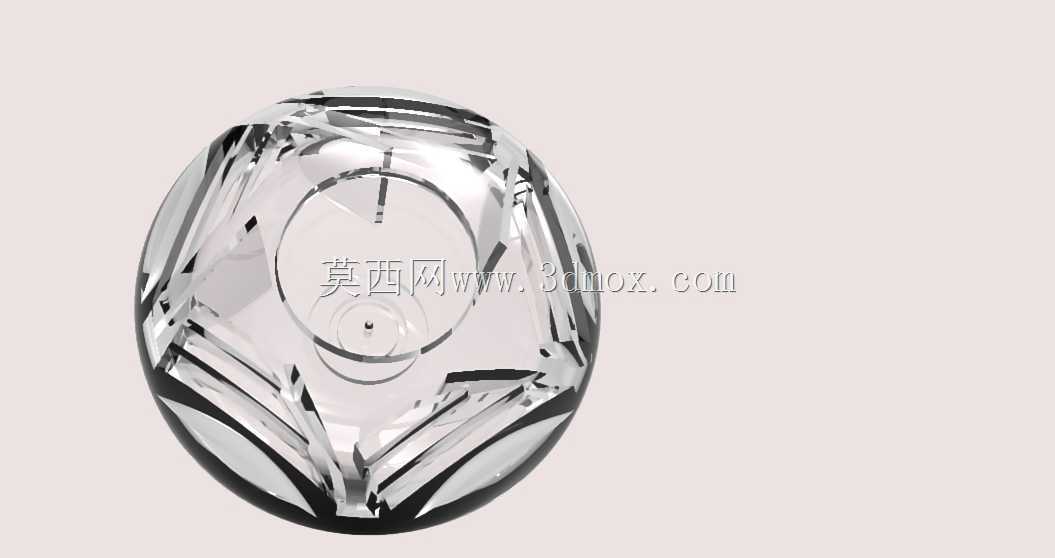

带机械扭曲结构的鹅卵石造型创意构件

　　这款异形构件的设计初衷，是为了打破常规工业零部件生硬的几何边界，在需要兼顾视觉辨识度与结构功能性的场景中提供新的选型方向。从实际应用场景来看，这类带有机加工扭曲纹理的鹅卵石造型构件，既可以作为特种工业设备的外观装饰端盖，覆盖在设备外露的传动结构端部，避免尖锐棱角带来的安全隐患，也能适配文创类工业产品的外壳需求，在消费级工业设备、定制化机械装置中作为兼具防护与展示属性的外露部件使用，甚至可以作为工业风公共设施的模块化拼接单元，通过曲面的流畅过渡弱化金属构件的冷硬感。

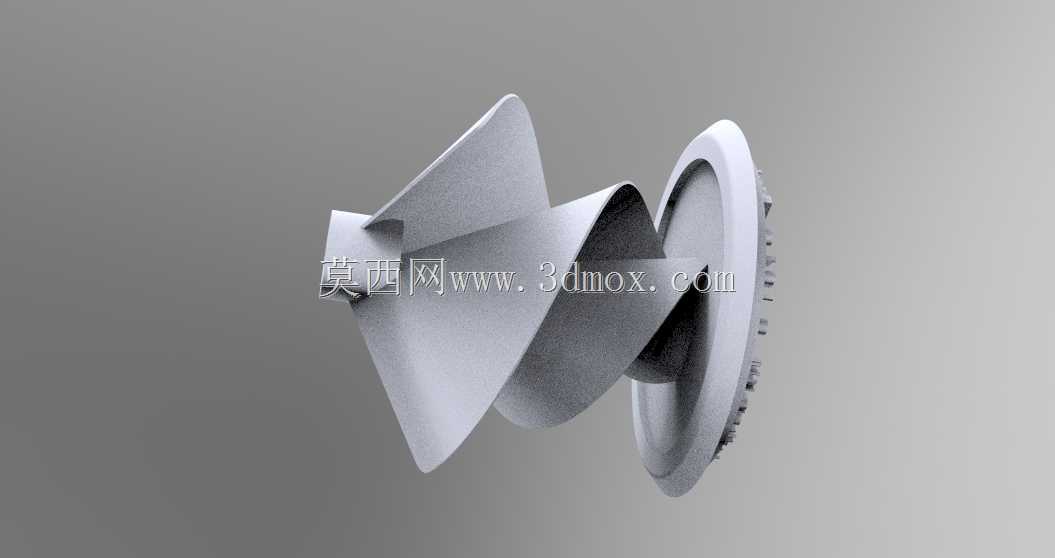

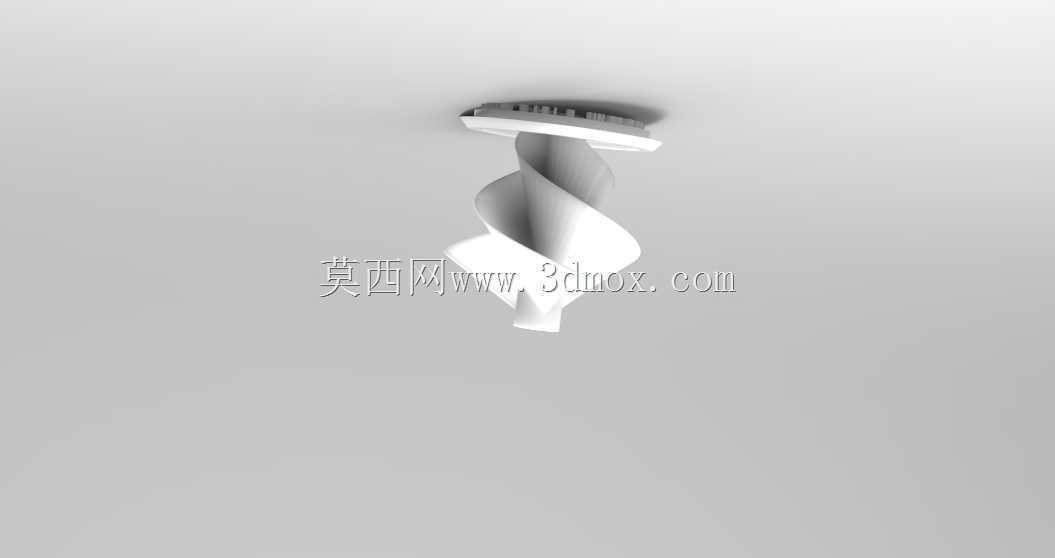

　　从功能特性层面分析，整个构件采用类椭球的鹅卵石基底形态，整体外轮廓没有尖锐的凸起棱边，所有外露边都做了连续的曲面过渡，在人员容易触碰的安装场景下，能够大幅降低磕碰造成的伤害风险。表面的机械扭曲结构并非单纯的装饰纹理，每一处凹凸结构都经过曲率连续校验，在采用注塑或者铸造成型工艺时，能够保证熔体或者金属液的流动填充顺畅，不会出现局部壁厚突变导致的缩孔、填充不满等成型缺陷；同时这些错落的扭曲筋条结构，能够在不增加整体壁厚的前提下，提升构件整体的结构刚度，相比光滑的等厚椭球壳体，同等重量下抗侧向挤压的能力提升近三成，在承受外部冲击时，扭曲结构能够将集中应力顺着曲面纹理分散到整个壳体表面，避免局部应力集中导致的开裂。

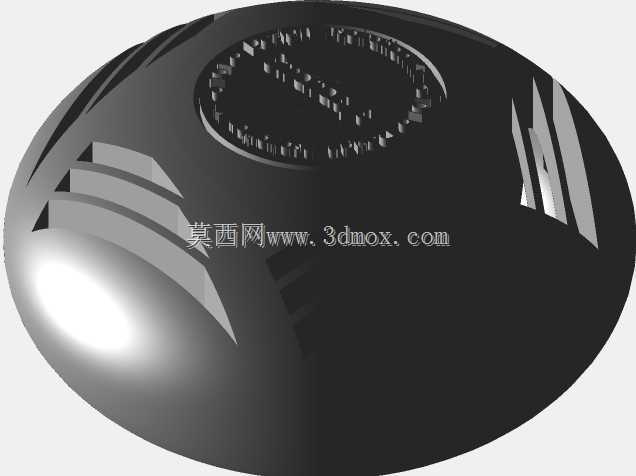

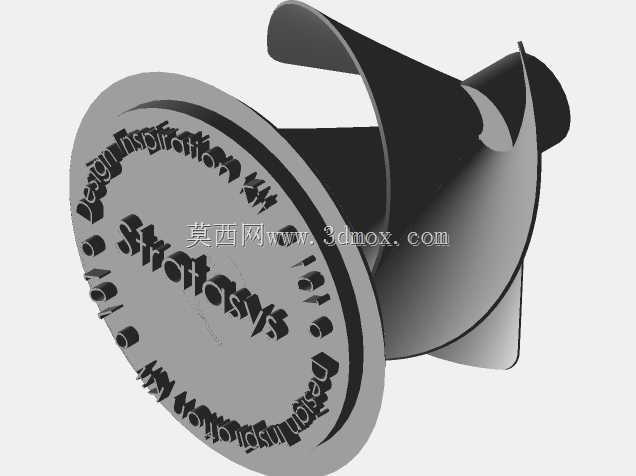

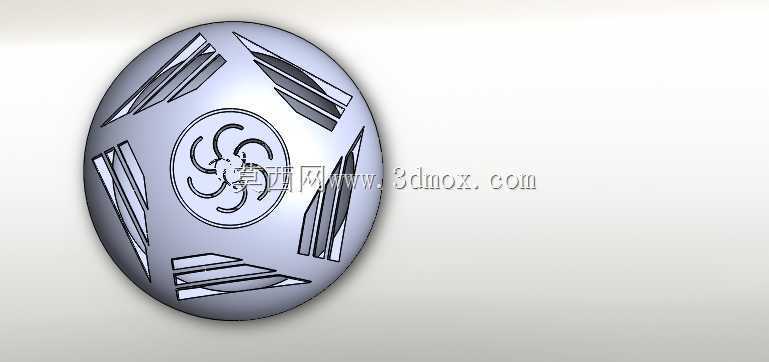

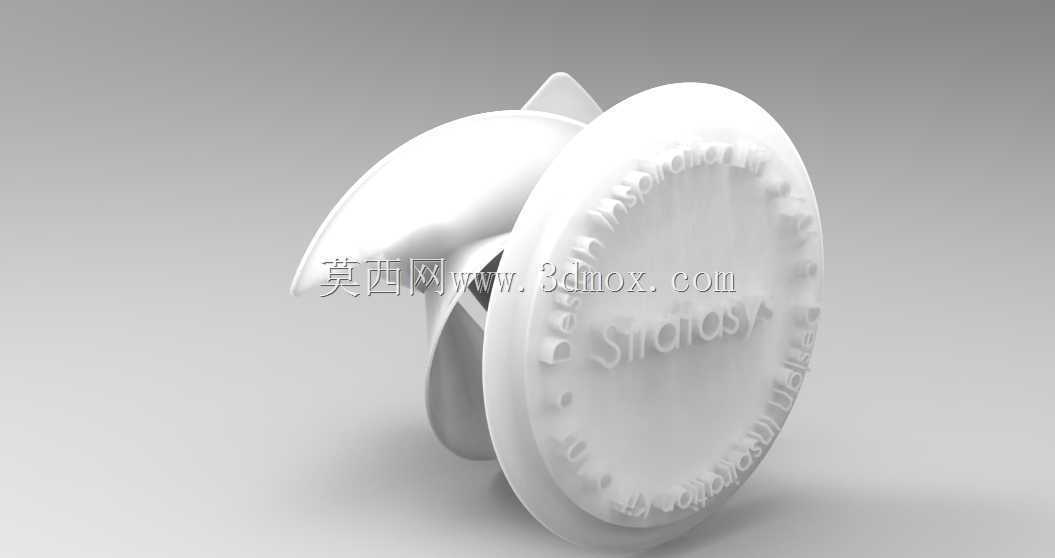

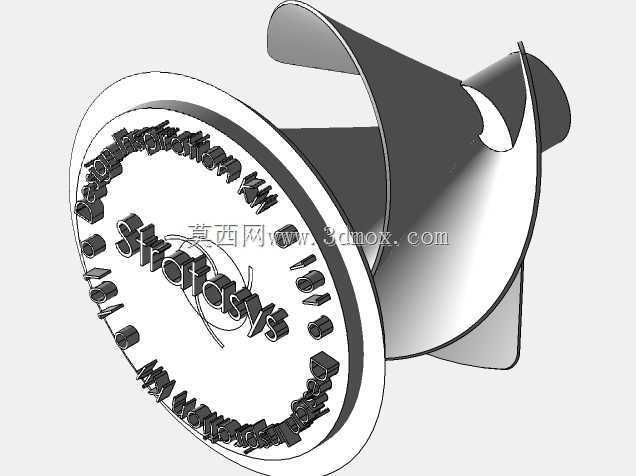

　　设计思路上，最初的形态推演是从天然鹅卵石的流体力学轮廓出发，先通过放样生成基础的光滑椭球曲面，保证整体轮廓的握持感与安装贴合度，之后在曲面表面叠加参数化控制的机械扭曲纹理，每一道纹理的扭转角度、凸起高度都经过反复调整，既保证纹理的机械质感，又不会因为凸起过高导致安装时与周边部件产生干涉。在细节处理上，构件顶面预留的环形标识区域做了下沉0.3mm的凹槽设计，后续可以通过丝印、激光打标或者镶嵌铭牌的方式添加设备标识，不需要额外在构件表面钻孔破坏整体结构；底部的安装结合面做了平面度校准，预留的安装止口尺寸公差控制在IT7级，能够与常规的圆形安装基座实现紧密贴合，不需要额外增加密封垫片就能满足基础的防尘防护需求。

　　关于外形尺寸与安装边界，整个构件的最大外轮廓直径控制在120mm，整体高度为68mm，属于中小型的外露构件范畴，安装时需要预留的最小安全空间为直径130mm、高度75mm的圆柱形区域，能够避免构件安装后与周边的管线、相邻部件产生运动干涉。底部的安装孔位采用均匀分布的三孔设计，孔中心距为90mm，适配M4规格的内六角安装螺钉，安装孔周边做了局部加厚处理，能够承受螺钉锁紧时的压紧力，不会出现安装柱断裂的问题。需要注意的是，构件表面的扭曲纹理最低凹陷处与内部安装腔的壁厚保持在2.5mm，既不会因为壁厚过薄导致结构强度不足，也不会因为壁厚过厚造成材料浪费，适配ABS注塑、铝合金压铸以及3D打印等多种成型工艺，不同工艺下只需要微调拔模斜度就能直接投入生产，不需要对整体曲面做大幅度修改。在实际选型使用时，如果是应用在户外场景，只需要在表面增加耐候涂层处理，就能适应紫外线照射、雨水冲刷的户外环境，扭曲纹理形成的错落表面还能减少雨水在构件表面的附着，降低积水积灰带来的表面腐蚀风险。
