航空涡喷发动机风扇转子结构三维数模

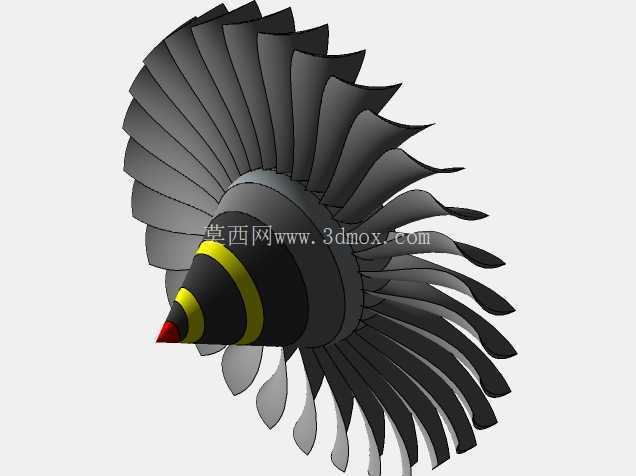

　　该三维数模还原了小尺寸涡喷发动机前端风扇转子的完整结构，这类部件是4公斤级推力微型涡喷的核心进气做功单元，常见于航模靶机、小型巡飞器、高校航空动力教学试验台的动力段配置中。从结构设计逻辑来看，模型完整呈现了风扇级的气动布局：整体轮盘采用锥面收敛造型，从叶根位置向进气端逐步收窄形成整流锥，锥段表面设置两道环形凸台作为视觉标识与应力分界，最前端的红色尖头为进气整流帽，可打散来流边界层，避免大迎角工况下进气道产生旋流畸变影响压气机效率。

　　叶片部分采用了等弦长后掠翼型设计，单支叶片从叶根到叶尖存在连续的扭角变化，叶根与轮盘采用整体式融合过渡，没有额外的榫头连接结构，这类设计多用于小尺寸涡喷的整体铣削叶轮，可减少装配间隙带来的漏气损失，同时降低高转速下的连接结构失效风险。数模中一共排布了二十余片风扇叶片，相邻叶片间的流道宽度沿径向逐步扩大，匹配进气来流从亚音速向叶尖跨音速流动的压升需求，叶尖位置的型线做了轻微切尖处理，可避免工作状态下叶片受热伸长与机匣内壁发生刮蹭，预留的径向间隙控制在叶展长度的千分之五到千分之八区间，兼顾封气效果与转动安全裕度。

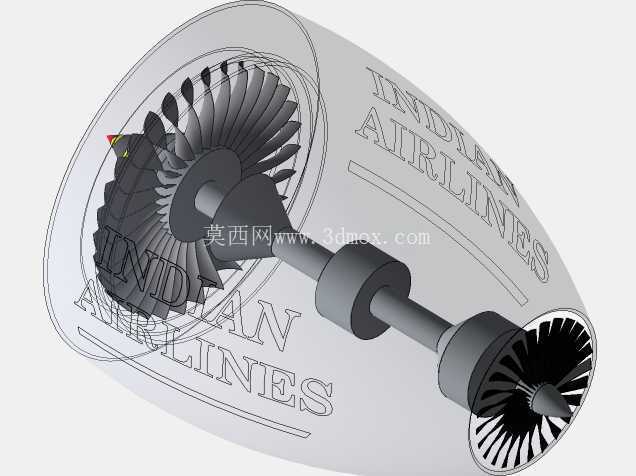

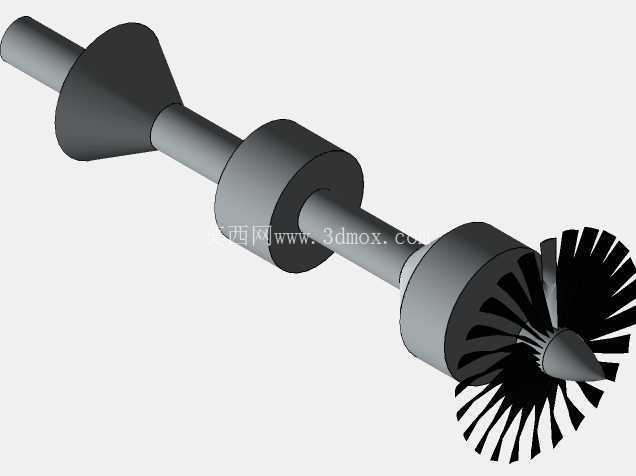

　　从安装边界来看，该风扇转子的后端轮盘端面设置有中心定位止口，可与低压压气机轴系通过过盈配合连接，轮盘背部的环形端面预留了平衡块安装槽，用于转子动平衡调校时添加配重，满足每分钟十几万转工况下的振动值控制要求。在实际工程应用中，这类风扇转子的加工多采用五轴联动铣削工艺，叶片型面的轮廓度公差需要控制在0.02mm以内，表面粗糙度达到Ra0.8以下，才能降低气流摩擦损失，同时减少高转速下的气流激振引发的叶片疲劳断裂风险。设计过程中需要重点考量叶片的固有频率与转子转动频率、气流激振频率的避开率，通常要求各阶固有频率与激励频率的差值在15%以上，避免共振引发结构失效。

　　数模还原的叶片型线可直接用于气动仿真的网格划分，通过CFD计算可验证不同转速下的风扇压比、流量特性，匹配后续压气机级的做功需求；同时也可导入有限元分析模块，校核离心载荷下的叶片应力分布、轮盘强度储备，确认最大应力位置是否出现在叶根过渡区域，是否满足材料的许用应力要求。对于教学场景而言，该数模可直观展示涡喷发动机进气风扇的结构组成，帮助学习者理解叶轮机械的气动设计逻辑、转子结构的连接方式、动平衡设计的基本要求；对于小型航发研发场景，该数模可作为初始方案的结构参考，在此基础上调整叶片数量、扭角分布、轮盘锥度，匹配不同推力等级的动力需求。需要注意的是，这类小尺寸涡喷的风扇转子在装配时需要与前后轴承的支撑跨度匹配，控制转子的悬臂长度，避免高转速下出现轴系挠曲变形，影响轴承使用寿命与转子运行稳定性；整流锥与轮盘的连接需要保证同轴度，否则会引发进气偏流，进一步加剧整机振动。
