带安装支脚的双工位钣金面板结构设计

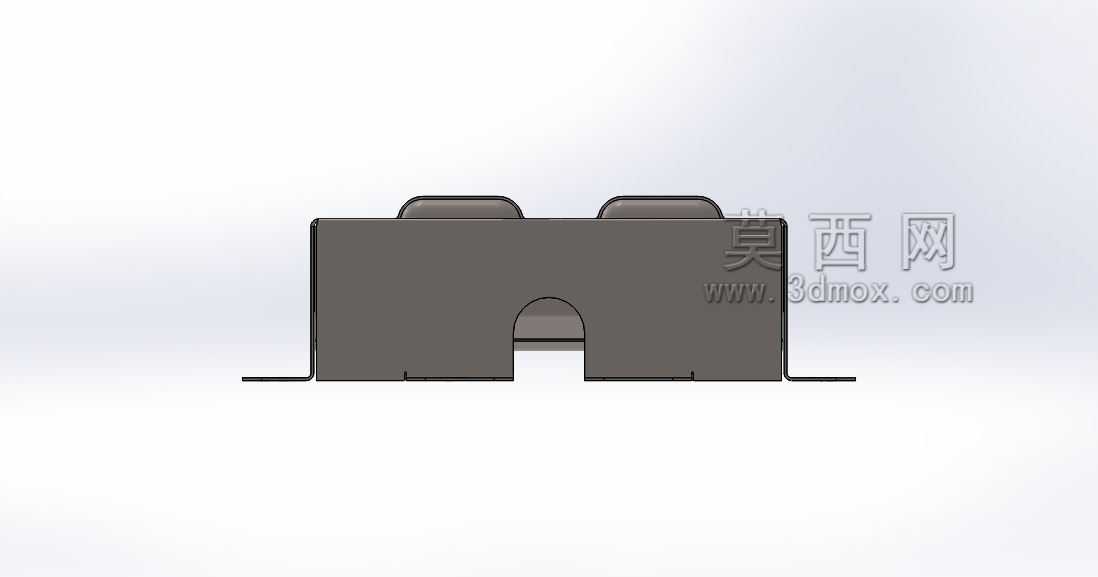

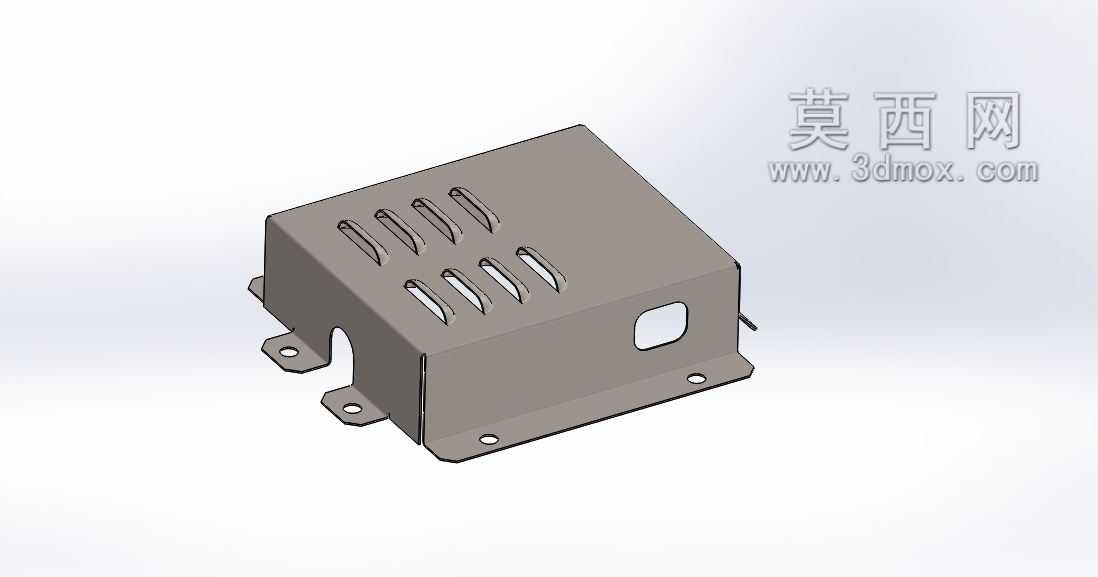

　　这类带双侧安装支脚的钣金面板，多应用在工业电控柜、小型台式检测设备、工位终端操作台的正面防护与功能承载场景中，日常产线运维时，操作人员会频繁接触面板正面，面板背部则用来固定接线端子、小型控制按钮、状态指示灯这类元器件，底部预留的半圆避让缺口，是为了避开设备内部凸出的接线排或者转轴类结构，避免装配时出现硬干涉，不需要额外在面板上二次切割避让，能减少现场装配的修整工作量。

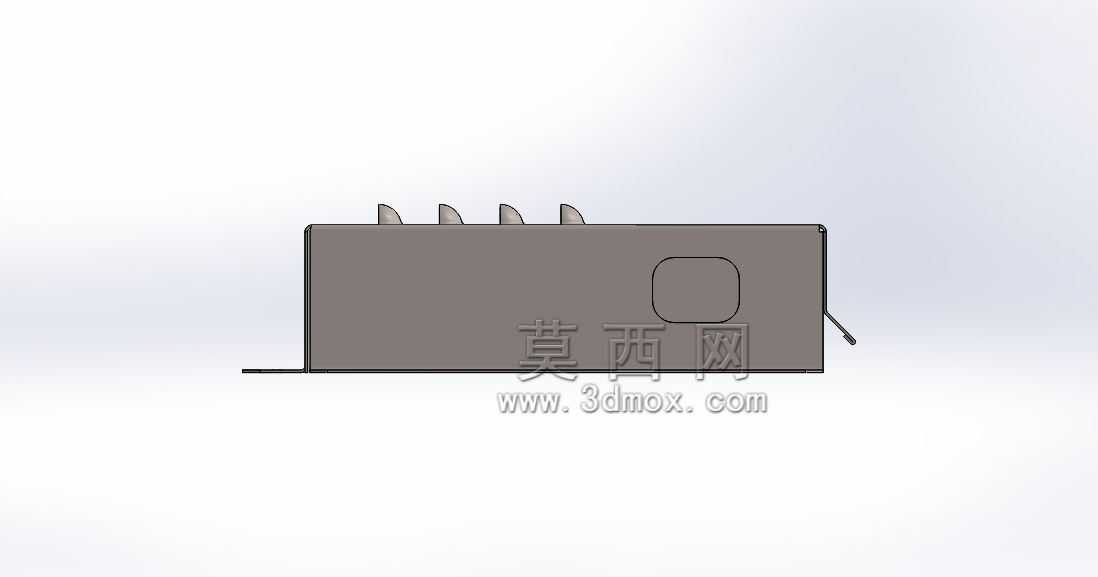

　　从结构设计逻辑来看，面板主体采用等厚冷轧钢板折弯成型，主体立面保持平整，没有多余的外凸造型，一方面是为了给正面的标识粘贴、按钮安装预留足够的平面区域，另一方面平整立面在做表面喷塑处理时，不会出现积液、喷涂层厚薄不均的问题，后期清洁表面污渍也更方便，用干布擦拭就能去掉产线附着的灰尘、少量油污。两侧向下延伸的安装支脚，和主体立面是一体折弯成型，没有额外的焊接拼接点，支脚末端向外翻出小边，上面预留安装孔位，装配时直接用螺丝固定在设备的底座框架上，不需要额外做连接角码，既减少了装配零件数量，也能避免焊接位置出现锈蚀、变形的问题，长期在车间温湿度波动的环境下使用，结构稳定性更好。

　　面板上部的两个内凹沉台结构，是专门为嵌入式安装小型数显表、状态指示灯预留的安装位，沉台的深度刚好和常规嵌入式仪表的外壳厚度匹配，装配后仪表表面和面板立面基本齐平，不会出现仪表凸出面板容易被磕碰移位的问题，同时沉台边缘的折弯边能给仪表提供侧向支撑，就算操作人员按动仪表按键时施加侧向力，也不会让仪表出现松动偏移。两个沉台之间保留的平整立筋，能提升整个面板的抗弯折强度，就算面板跨度较大，搬运或者装配时施加侧向推力，也不会出现明显的形变，不需要额外在背部焊接加强筋，能简化加工工序，降低钣金加工的成本。

　　从安装边界来看，这类面板的支脚安装孔位间距，是匹配常规小型台式设备的底座框架宽度设计的，安装时不需要调整底座的原有孔位，直接对位锁付螺丝即可，支脚的折弯高度预留了足够的底部走线空间，设备内部的连接线可以从面板底部的避让缺口两侧引出，不会被面板底边压住破坏线皮。面板整体的边缘都做了钝边折弯处理，没有裸露的锋利切口，装配和后期维护时，不会划伤操作人员的手部，符合车间设备的安全设计要求。

　　实际应用中，这类钣金面板除了承载元器件的作用，还能对设备内部的结构起到防护作用，阻挡车间内的灰尘、少量飞溅的切削液直接落到内部的电气元件上，降低电气元件因为积尘、沾污出现接触不良的概率。面板的材质厚度选择会根据设备的尺寸做适配，跨度较小的面板选用1.2mm厚度的板材即可满足强度要求，跨度稍大的场景选用1.5mm厚度板材，就能避免日常使用中出现磕碰凹陷的问题，不需要过度增加板材厚度造成材料浪费。设计时还考虑了后期维护的便利性，面板拆卸只需要拧下两侧支脚的固定螺丝，就能整体取下，不需要拆解设备上的其他零部件，后期更换内部元器件、检修线路时操作空间充足，能减少运维的时间成本。
