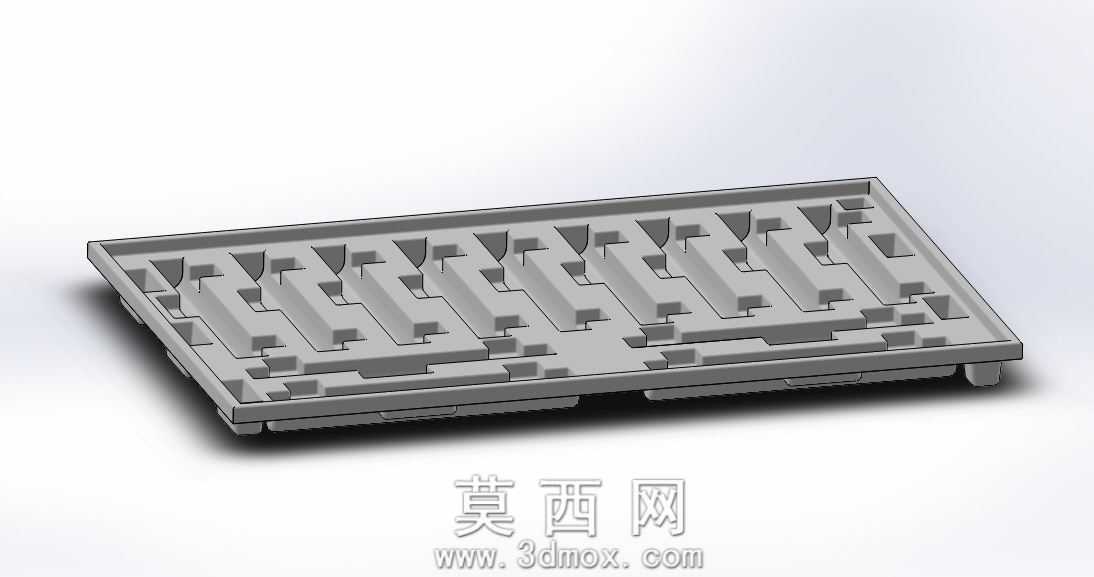

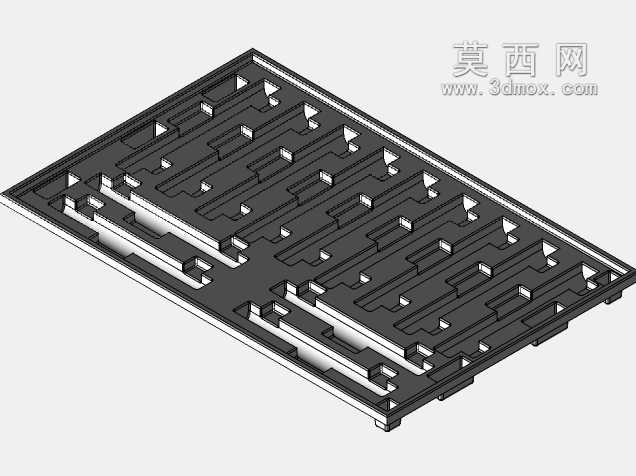

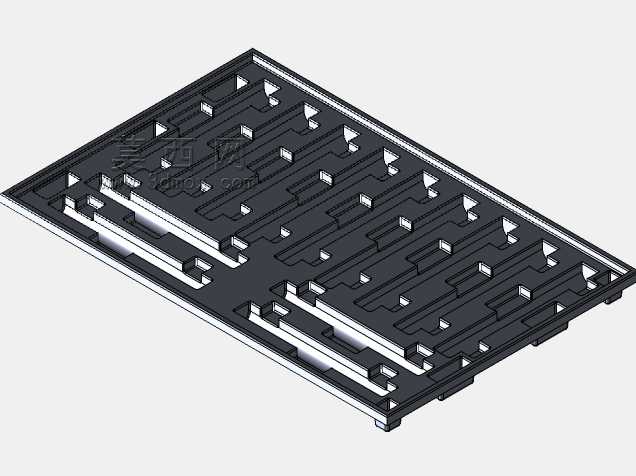

多工位阵列式真空成型承载托盘结构

　　在消费电子零部件、小型精密五金件的批量周转与工序间转运场景里，这类阵列排布的真空成型托盘是产线旁最常见的工位载具，它不需要额外的动力配套，直接依托真空吸塑工艺一体成型出和工件轮廓匹配的型腔，就能完成整盘工件的定位、承载与防护，避免工序流转过程中工件之间发生磕碰刮擦，也能适配自动化产线的整盘上料需求，不需要逐件摆放工件，大幅提升上下料的作业效率。

　　从实际使用的需求倒推设计逻辑，这类托盘首先要解决的是型腔和工件的匹配度问题，每个独立型腔的轮廓都要对应工件的外形特征，预留出0.2到0.5毫米的取放间隙，既不能间隙过大导致工件在托盘内晃动移位，也不能间隙过小造成工件卡滞，取件时需要额外施力损伤工件表面。型腔的排布采用等距阵列的方式，横向和纵向的型腔间距保持一致，适配自动化机械手的取料步距，不需要机械手每次调整移动坐标，就能按固定路径完成整盘工件的取放作业。托盘边缘设置了一圈加高的围边，一方面是提升托盘整体的结构刚性，避免堆叠时托盘发生形变挤压内部工件，另一方面围边的尺寸做了统一的定位基准设计，堆叠时上下托盘可以通过围边嵌套定位，整摞托盘不会发生滑移倾倒，适配仓储时的多层堆叠需求，减少仓储占用的平面空间。

　　托盘底部设计了均匀分布的支撑凸台，当托盘放置在工作台面或者输送线体上时，支撑凸台直接接触承载面，让托盘型腔底部和承载面之间留出均匀的间隙，一方面避免型腔底部直接和台面摩擦造成磨损，另一方面如果托盘用于清洗工序，间隙可以让清洗液顺利流通，不会在托盘底部积留液体。托盘的整体壁厚保持均匀，控制在1.5到2毫米之间，壁厚过薄会导致托盘整体刚性不足，承载稍重的工件就会发生翘曲变形，壁厚过厚则会增加材料成本，也会让真空成型的冷却时间变长，降低生产效率。型腔的转角位置全部做了圆角过渡，没有尖锐的直角结构，一方面是避免真空成型时材料在直角位置出现应力集中，导致托盘使用过程中转角位置开裂，另一方面圆角结构也不会刮伤工件表面，取放工件时不会对操作人员造成划伤。

　　在安装和适配边界上，这类托盘的外形尺寸需要匹配标准周转箱的内部尺寸，通常整盘尺寸设计为和标准EU箱的内廓尺寸保持2到3毫米的间隙，托盘可以直接放入标准周转箱内完成长途转运，不需要额外定制外包装。托盘的型腔深度根据工件的高度来设定，通常型腔深度比工件高度低1到2毫米，让工件顶部略高于托盘型腔表面，方便机械手或者操作人员抓取工件，同时堆叠时上层托盘的底部不会压到下层托盘内的工件。托盘表面没有多余的凸起结构，整个盘面保持平整，除了型腔和支撑结构之外没有其他冗余设计，真空成型后不需要额外的后加工工序，成型冷却后经过切边处理就可以直接投入使用。

　　这类托盘在实际产线中还会适配不同的工序需求做细节调整，比如用于静电敏感元器件转运的托盘，会在成型材料中添加抗静电成分，避免静电积累击穿电子元器件；用于高温工序的托盘，会选用耐温更高的成型材料，避免经过高温工位时托盘发生软化变形。设计过程中需要反复验证型腔的定位精度，确保每个型腔的位置公差控制在±0.1毫米以内，适配自动化产线的视觉定位需求，不会因为型腔位置偏差导致机械手取料失败。同时托盘的脱模斜度控制在1到2度之间，既保证真空成型后托盘可以顺利从模具上脱出，也不会因为斜度过大导致工件在型腔内发生倾斜偏移。整个托盘的结构没有可拆卸的零部件，一体成型的结构让它的维护成本极低，出现破损后可以直接整体更换，不需要额外的维修工序，适配工业场景下的快换使用需求。
