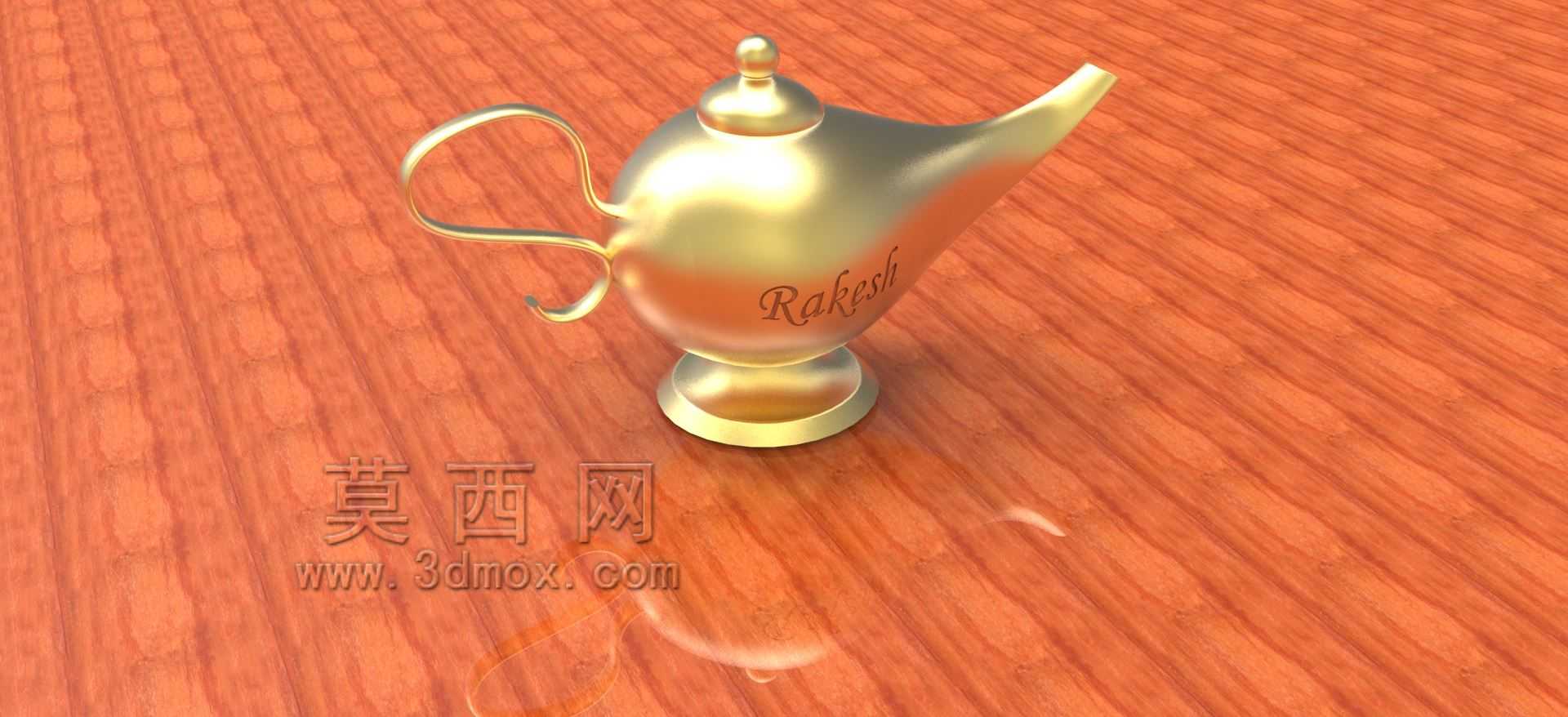

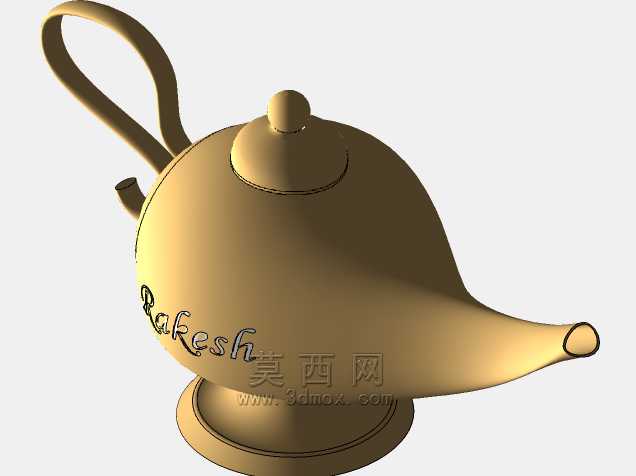

经典童话风格精灵神灯摆件三维结构

　　做文创装饰类五金件结构设计的时候，这类神灯造型的产品是很常见的定制化摆件品类，很多文旅周边、主题软装、影视道具场景都会用到这类造型的实体加工件。从结构拆分来看，整个产品分为壶身主体、壶嘴导流段、环形握把、壶盖压合组件、底部承托底座五个独立装配单元，各单元之间采用过盈配合加定位胶接的方式组合，不需要额外设置紧固件，保证外表面无拼接痕迹，满足电镀或者鎏金工艺的表面处理要求。壶身采用回转体加局部曲面扫掠的建模逻辑，先绘制中心对称的母线轮廓做旋转生成基础胚体，再在侧面做壶嘴与握把的连接位切口，切口处做R2的圆角过渡，避免应力集中导致后续电镀层开裂，同时也能提升握持或者摆放时的触感，不会出现尖锐棱边划手的问题。壶嘴部分采用变径曲面放样，

　　从与壶身连接的45mm直径逐步收窄到出口端的12mm，整体向上抬升15度倾角，既还原传统神灯的造型特征，也能保证如果作为功能性容器使用时，倾倒液体不会出现沿外壁流挂的问题，当然这类摆件多数时候是作为装饰用途，这个倾角设计更多是贴合大众对神灯造型的固有认知，避免造型失真。环形握把采用双曲率弯管结构，截面是直径8mm的圆形，弯管的曲率半径分别设置为35mm和22mm，握把与壶身的两个连接点分别位于壶身总高度的1/3和2/3位置，连接位做局部加厚处理，厚度达到3mm，保证握把承受侧向推力的时候不会出现断裂，哪怕是作为儿童玩具类周边使用，也能满足常规的跌落强度要求。壶盖部分分为盖体和顶部的装饰钮，盖体与壶身上口采用小间隙配合，

　　配合间隙控制在0.1mm，盖体下沿设置1.5mm高的定位止口，扣合之后不会出现横向窜动，顶部装饰钮是直径10mm的半球加圆柱底座，总高度12mm，方便使用者提起壶盖，同时还原经典造型的细节特征。底部承托底座是上窄下宽的锥形回转结构，下端面直径60mm，与放置平面接触的位置做1mm宽的平面贴合边，保证摆放的时候不会出现晃动，底座内部做掏空处理，壁厚控制在2mm，既可以减少原材料用量降低加工成本，也能降低整个摆件的重心，提升摆放稳定性，哪怕桌面有轻微倾斜也不会倾倒。从实际应用场景来看，这类造型的产品除了作为桌面装饰摆件，还可以调整壁厚之后做成香薰容器，壶身内部预留香薰蜡或者精油棉芯的放置空间，壶嘴位置作为散香通道，

　　也可以做成金属材质的茶叶罐，利用壶盖的止口结构实现密封，拓展产品的实用功能。建模过程中所有曲面都做了G2连续处理，外表面没有突兀的折角，后续不管是做压铸、3D打印还是失蜡铸造，都能直接导出模型做工艺路径编程，不需要额外补面修复。外形尺寸方面，整个产品总高度120mm，壶嘴最外端到握把最外端的总宽度是150mm，底座直径60mm，安装摆放的时候只需要预留直径80mm的平面空间即可，不会占用过多桌面位置，适合放在办公桌、展示柜、主题餐厅的餐台等位置做装饰。表面处理可以根据使用场景选择镀金、镀铜、做旧仿古铜等不同工艺，建模的时候已经预留了0.08mm的镀层厚度余量，加工的时候不需要再调整尺寸，直接按照模型尺寸开模就能保证镀层处理之后的装配精度。考虑到部分场景会把这类产品作为礼品赠送，结构设计的时候也预留了内部刻字的位置，在壶身正面的平面区域可以雕刻定制文字或者logo，不会破坏整体曲面的流畅性。
