长距离托盘链式输送设备结构设计

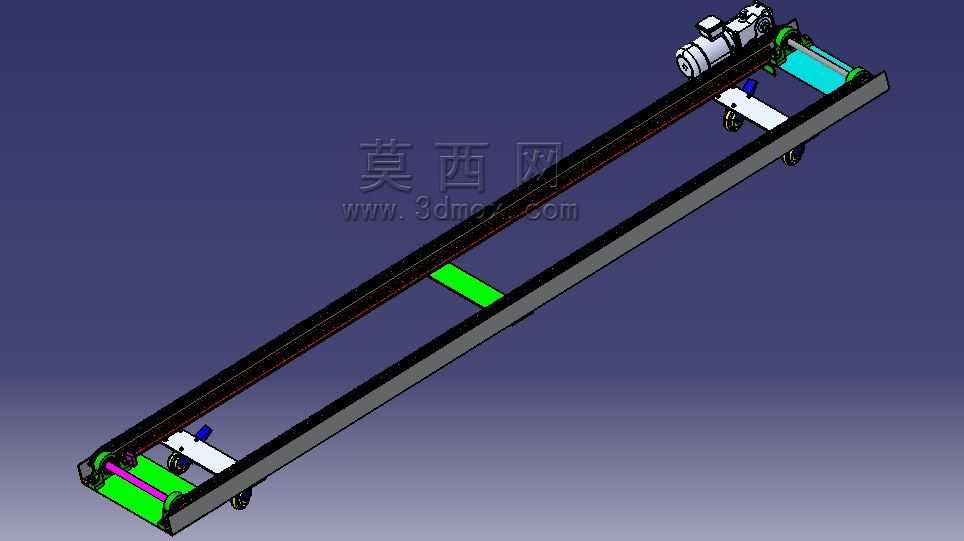

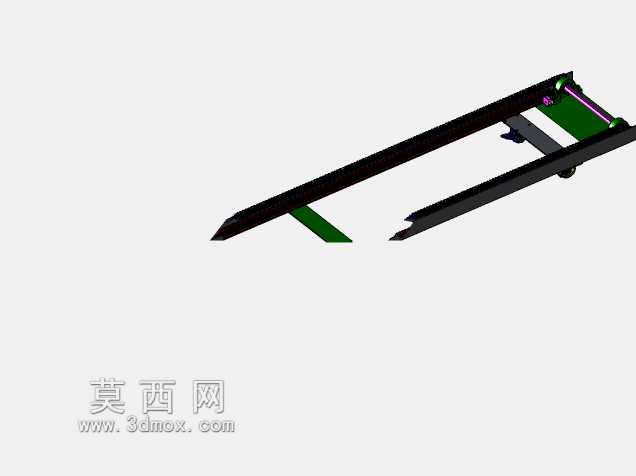

　　这款链式托盘输送设备主要面向生产车间工序间物料转运、仓储线托盘周转、装配线工件定点输送场景设计，区别于普通皮带输送机，其采用双排链条作为承载牵引构件，可承载带工装托盘的较重工件，适配多粉尘、有少量切削液滴落的机加工车间环境，也可在包装线末端完成整箱货物的长距离输送，避免皮带长期受重载出现拉伸跑偏、表层磨损剥落的问题。设备整体采用倾斜长条形布局，驱动端布置在机身高位侧，配套减速电机直接通过链轮副传递动力，省去中间多级传动的冗余结构，传动效率更高，同时驱动端链轮座预留了调节腰型孔，可在链条长期使用出现伸长后调整中心距，补偿链条节距伸长量，避免跳齿、脱链故障。从动端布置在机身低位侧，同样配置可调式链轮张紧结构，两侧张紧螺栓独立调节，

　　可保证双排链条张紧度一致，避免运行过程中托盘出现偏斜卡滞。机身主体采用标准矩形钢管焊接成型，两侧导轨面加装耐磨条作为链条运行的支撑导向面，耐磨条采用可更换设计，长期磨损后仅需拆卸固定螺栓即可更换，无需整体拆解机架，大幅降低后期维护成本。机身两侧设置可拆卸式护边结构，一方面可防止托盘运行过程中从侧边滑落，另一方面可遮挡内部传动链条，避免车间杂物落入链条啮合区域造成卡滞，同时护边预留了传感器安装位，可根据现场工艺需求加装到位检测、计数检测光电开关，适配自动化产线的信号交互需求。托盘承载面采用链条附件加定位挡块的设计，挡块高度适配标准工业托盘的底部卡槽，托盘放置到输送线上后可随链条同步运行，不会出现相对滑动，

　　在输送线中段可根据需求加装阻挡机构，实现托盘的定点停留，满足工位装配、检测的工艺节拍要求。设备底部配置可调式支撑脚轮，既可以通过脚轮实现整线的短距离移位，调整车间布局时无需吊装设备，也可以通过脚轮的调节螺杆调整机身整体水平度以及安装高度，适配不同高度的对接设备，比如与加工中心上下料位、提升机入口、自动化立体库入库口对接时，可快速调整高度差，无需额外制作过渡衔接平台。设计过程中重点考量了链条运行的平稳性，两侧链条的节距误差控制在标准允许范围内，链轮采用同批次加工成型，保证齿形精度一致，避免两侧链条运行速度差造成托盘偏斜。机身的分段拼接处采用定位销加螺栓紧固的结构，长距离输送时可多段拼接，拼接处的导轨面做齐平处理，

　　不会出现台阶造成链条运行卡顿。驱动端的电机安装座采用加强筋焊接结构，避免电机启动瞬间的反扭矩造成安装座变形，同时电机输出轴与链轮的连接采用键连接加止退螺钉结构，防止长期正反转运行出现链轮松脱。设备的安装边界需要预留足够的维护空间，驱动端侧方至少预留三百毫米的检修空间，方便后期调整张紧、更换链轮以及维护减速电机，机身底部距离地面的高度不低于一百毫米，方便清理地面掉落的切屑、包装废料，避免杂物堆积在机身底部影响设备通风以及日常清洁。针对不同的输送载荷需求，可通过更换不同节距的输送链条、调整机架钢管壁厚来适配，比如输送重载钢制托盘时可选用大节距滚子链，机架采用加厚矩形管，保证机身满载运行时的挠度在允许范围内，不会出现中部下垂造成链条卡滞。输送线的运行速度可通过更换不同传动比的链轮或者配套变频电机实现调节，适配不同产线的节拍需求，快节拍的包装线可提高运行速度，重型工件的机加工线可降低运行速度保证运行平稳。
