工业冷却用管壳式热交换器结构设计

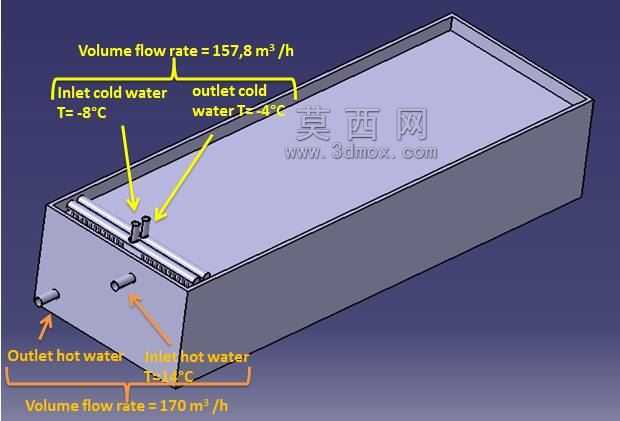

　　在化工、电力、暖通、工业制冷等多个工业场景中，换热环节都是工艺流程里不可或缺的核心部分，这款管壳式结构的热交换器，主要承担两种介质之间的热量传递功能，常作为冷却箱单元配套在工艺系统中，将高温工艺介质的热量通过换热管壁传递给冷却介质，实现工艺介质的温度调控，满足生产环节的温度参数要求。从实际应用来看，这类管束式换热结构常被用在循环水冷却系统、工艺流体冷凝环节、余热回收回路中，相比板式换热结构，它对高压、高温工况的适配性更强，对介质洁净度的容忍度更高，即便冷却介质带有少量杂质，也不容易出现流道完全堵塞的问题，后期运维时的管束清理、更换也更易操作。

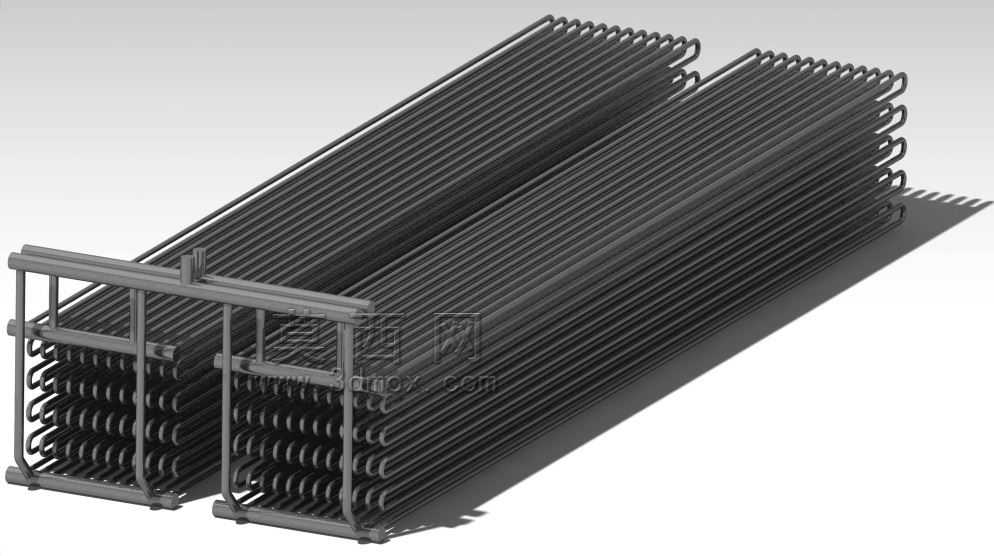

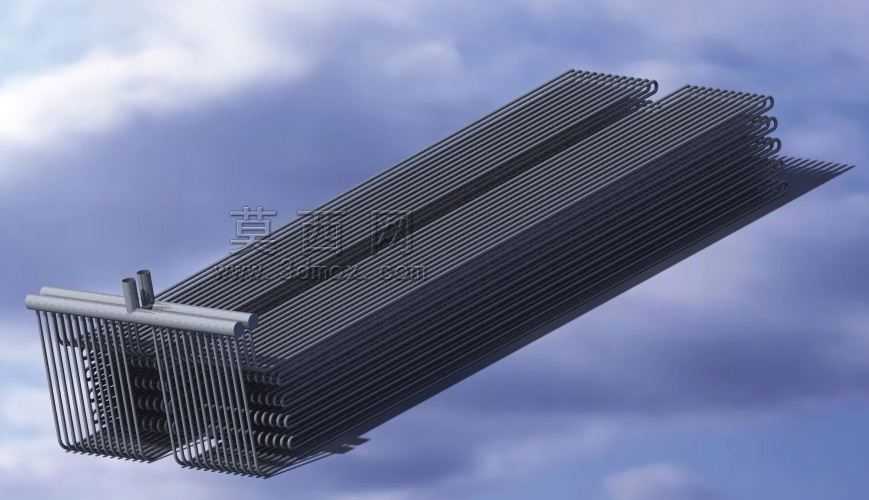

　　从结构设计思路来看，这款换热单元采用了平行排布的细长换热管束作为核心换热元件，管束两端通过管板完成固定与密封，端部设置的汇流管箱分别对接冷热介质的进出管路，其中一种介质从管程内部流通，另一种介质在壳程也就是管束外侧的空间流通，两种介质通过薄壁换热管的管壁完成热量交换。设计时优先考虑了换热面积的最大化利用，在有限的安装空间内排布尽可能多的换热管，同时通过管束的排布间距控制，保证壳程介质的流通顺畅，避免出现流动死区导致换热效率下降。管束端部的弯管结构采用了统一的弯曲半径设计，既保证了管路连接的密封性，也减少了介质在管程转向时的阻力损失，避免局部压降过大影响系统的整体循环效率。

　　从安装边界与尺寸适配角度来说，这类长条形管束结构的热交换器，安装时需要预留足够的轴向抽管空间，方便后期运维时将整个管束从壳体中抽出做清理或检修，设备的支撑点通常设置在两端管板位置，安装时需要保证支撑面的水平度，避免长期运行过程中管束因自重出现弯曲变形，影响换热管与管板之间的密封可靠性。设备的进出口管路对接时，需要在接口位置设置柔性补偿结构，抵消管路热胀冷缩带来的应力，避免应力直接作用在管板焊接位置导致焊缝开裂出现介质泄漏。在选型适配时，需要根据系统的换热负荷、两种介质的流量、允许的压降参数来匹配对应的管束长度与管程数量，这款模型还原的是单壳程双管程的基础结构，针对不同的工况需求，也可以通过调整管程隔板的设置，改成多管程结构来提升管程介质的流速，进一步强化换热效率。

　　从功能特性上看，这款换热结构的换热管采用了等径薄壁金属管，管壁厚度在满足承压要求的前提下尽可能做薄，以此降低管壁的热阻，提升热量传递的效率；管束之间的定距结构可以保证运行过程中管束不会因为介质冲刷出现晃动、碰撞，避免换热管之间出现磨损泄漏。端部的管箱结构采用可拆卸设计，拆开管箱端盖就可以直接对每一根换热管的管口进行检查，出现单根换热管泄漏时，可以直接做堵管处理，不需要整体更换整个换热单元，大幅降低运维成本与停机时间。在实际工程应用中，这类结构的热交换器可以适配水-水换热、蒸汽-水换热、油-水换热等多种介质组合，只要根据介质的腐蚀性选择对应材质的换热管与壳体，就可以在不同的工艺场景中稳定运行。设计建模过程中，对管束的排布做了等间距阵列处理，每一根换热管的弯曲段都做了曲率一致性校验，保证装配时所有管束的端部都能精准对齐管板上的安装孔，不会出现错孔导致装配困难的问题；同时对管板与换热管的连接位置做了焊接结构的预留，方便后续生产加工时明确焊接工艺要求，保证连接位置的密封性能与结构强度。
