冲压产线链式废料输送结构设计

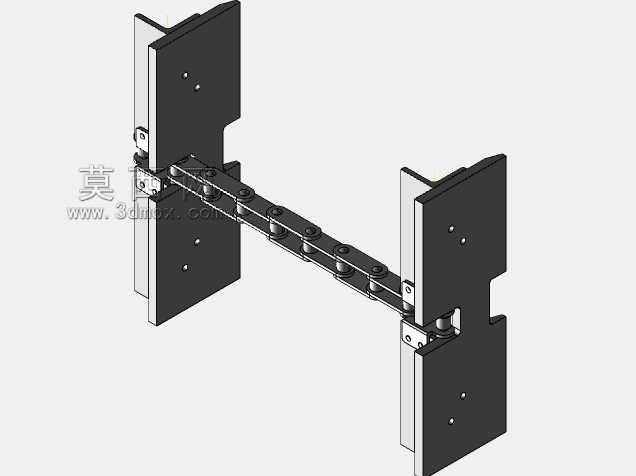

　　在连续冲压自动化产线的布局规划中，废料输送环节的可靠性直接决定整线的连续运行时长，这套链式废料输送结构正是针对冲压工位下方的狭小安装空间开发的专用输送单元，区别于常规的皮带式废料输送装置，其采用双侧板支撑的精密滚子链作为牵引载体，适配冲压过程中产生的带尖锐边角金属废料的输送工况，避免皮带被废料刺穿、刮损导致的频繁停机维护问题。从实际安装边界来看，该结构的双侧安装立板采用带缺口的异形板材加工，立板上预设的多组安装孔位可直接适配不同吨位冲床的底座安装螺孔间距，无需额外制作过渡转接支架，安装时仅需将两侧立板固定在冲床落料口的下方机架上，调整链条张紧度即可完成部署，整体安装占用的垂直高度控制在常规冲床底座的预留空间范围内，

　　不会额外占用产线的地面通行空间，也不会干涉冲床下方的废料收集小车的进出路径。在功能特性层面，链条上间隔固定的金属托盘采用带折边的平板结构，折边高度刚好能够兜住冲压过程中落下的小块金属废料，避免废料在输送过程中从链条间隙掉落，托盘表面做了耐磨硬化处理，能够耐受带毛刺的钢质废料的长期摩擦，减少托盘的磨损更换频率；两侧的立板除了承担链条的支撑作用外，还集成了链条的导向轨道，链条运行时内嵌在立板的导向槽内，即使输送过程中废料重量分布不均，也不会出现链条脱轨、跑偏的问题，传动端的张紧结构设置在立板的端部，日常维护时仅需调整端部的张紧螺栓即可补偿链条的磨损伸长量，无需拆解整体结构。设计过程中充分考虑了冲压车间的恶劣工况，

　　所有转动销轴位置都预留了润滑注油通道，可在不停机的状态下完成链条的定期润滑，延长传动部件的使用寿命；整体结构没有采用复杂的钣金外罩，所有易卡料的位置都做了大倒角过渡处理，即使有长条状废料落在结构上，也不会出现卡滞在转动缝隙里的情况，输送速度可根据前端冲床的冲压节拍灵活调整，匹配不同冲压频次下的废料排出量，既不会因为速度过快导致废料洒落，也不会因为速度过慢导致废料在落料口堆积。从结构受力的角度来看，双侧立板采用加厚钢板加工，能够承受满载废料时的整体重量，链条选型时按照最大输送重量的1.5倍做了安全系数校核，即使偶尔落下较大块的冲裁废料，也不会出现链条断裂、结构变形的问题；托盘与链条的连接采用可拆卸的螺栓固定方式，

　　当单个托盘出现磨损变形时，可单独拆卸更换，无需更换整段链条，降低后期的维护成本。该输送结构不仅可以应用在单机冲压工位的废料排出，也可以多段拼接组成长距离的废料输送线，将多台冲床产生的废料统一输送到车间末端的废料收集区，替代传统的人工清理废料的作业方式，减少冲压车间的人工安全风险，提升整线的自动化运行水平。在实际选型适配时，可根据冲床落料口的宽度调整两侧立板的间距，更换对应长度的链条连接轴，无需改动整体的核心传动结构，能够快速适配不同规格的冲压设备，结构的通用化率较高，减少非标设计的重复工作量。
