托盘链式输送设备结构设计

　　做车间物流线改造的同行应该都碰到过整托货物的跨工位转运需求，人工叉车转运效率低、动线交叉风险高，普通皮带输送机根本扛不住吨级托盘的静载与动载冲击，这款链式输送结构就是针对这类场景做的定向设计。这套结构的核心应用场景覆盖成品仓储出库段、生产线下线缓存段、包装线整托进料工位，尤其适配带标准木托盘、塑料托盘的单元化载荷转运，单段线体可承载1.2吨以内的整托货物，日常运行速度控制在8-12m/min区间，既不会因为速度过快导致托盘移位，也能匹配前后段自动化设备的节拍要求。

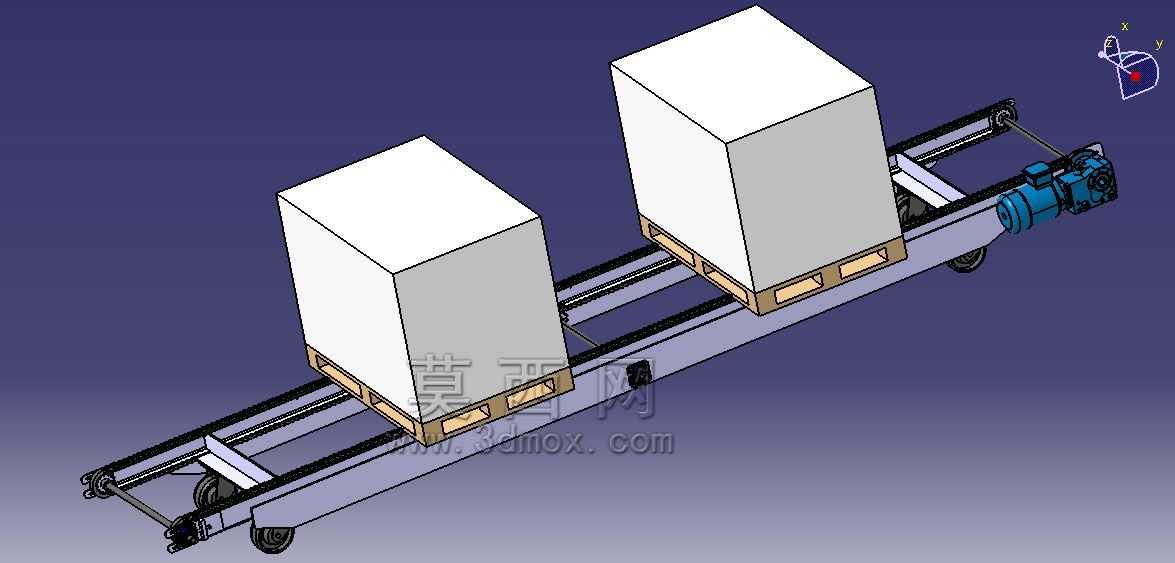

　　从功能特性来看，这套输送结构没有采用传统的单排链条布局，而是用双列并排的精密滚子链作为承载构件，链条上方直接与托盘底部的墩条接触，避免了额外铺设承托板带来的积灰、卡屑问题，日常生产中掉落的包装碎屑、加工边角料可以直接从两列链条的间隙落下，不会堆积在输送面造成卡滞。线体端部集成的驱动单元采用直连式减速电机布局，没有额外设计复杂的链传动减速组，减少了一级传动带来的功率损耗与故障点，电机输出轴直接通过联轴器连接主动轴，主动轴两端的链轮采用胀套连接，后期维护更换链轮时不需要做拉马拆卸作业，松开胀紧螺栓即可快速拆换。

　　设计过程中最先敲定的是两列链条的中心距参数，这个尺寸完全匹配国内通用的12001000标准托盘的底部墩条间距，中心距设为720mm，刚好对应托盘底部两根纵向墩条的位置，确保托盘放置后载荷完全作用在链条正上方，不会出现偏载导致的托盘倾斜、链条单侧磨损加剧问题。线体主体框架采用6060*3mm的矩形钢管焊接成型，焊接后做整体去应力处理，再加工两侧的链条安装导轨面，导轨采用10mm厚的耐磨冷拉扁钢，通过沉头螺栓固定在框架内侧，链条运行时的下分支直接承托在扁钢导轨上，避免链条下垂产生的运行抖动。线体的有效输送宽度设为850mm，整体外形宽度控制在980mm，安装时只需要在地面打膨胀螺栓固定底部的调节脚杯即可，不需要做预埋基础，单段线体的标准长度为3000mm，多段拼接时可以通过端部的连接法兰快速对接，拼接处的导轨面错位量控制在0.5mm以内，避免托盘经过拼接位时产生磕碰。

　　考虑到整托货物上线时可能存在的位置偏差，线体两侧设计了可调式护送器，护送器的导向条采用超高分子量聚乙烯材质，通过L型支架固定在框架外侧，支架上开有长圆孔，可以根据实际使用的托盘宽度调整两侧导向条的间距，导向条的安装高度比输送面高60mm，刚好挡住托盘的底部侧边，既不会因为过高刮到托盘上的货物，也能起到纠偏作用，避免托盘在输送过程中跑偏掉出输送线。线体的从动端设计了张紧机构，采用滑块式张紧结构，从动轴两端的轴承座安装在可滑动的安装槽内，通过端部的调节螺栓拉动轴承座移动来调整链条张紧度，张紧行程设为80mm，足够覆盖链条使用初期的伸长量，调整时只需要同步旋转两侧的调节螺栓，保证两端张紧量一致，就不会出现链轮咬链、链条跳齿的问题。

　　实际选型应用时要注意，这套结构不适合直接输送散料或者底部无平整支撑面的工件，必须搭配标准托盘使用，线体的安装地面平面度误差建议控制在3mm/m以内，通过底部的脚杯调节整体水平度，避免因为框架倾斜导致链条单侧受力。如果需要对接顶升移栽、旋转台等其他物流设备，只需要在对应位置预留安装空位，调整框架的横梁间距即可，不需要改动主体承载结构。日常维护时只需要定期给链条加注润滑脂，检查链轮的磨损情况，导轨面的耐磨条磨损到2mm以下时及时更换，就能保证设备长期稳定运行，相比滚筒输送机，这种链式结构在重载托盘输送场景下的故障率更低，维护成本也更可控，尤其适合汽配、家电、仓储物流这类整托转运频次高的车间场景。
