螺旋式谷物干燥输送设备结构设计

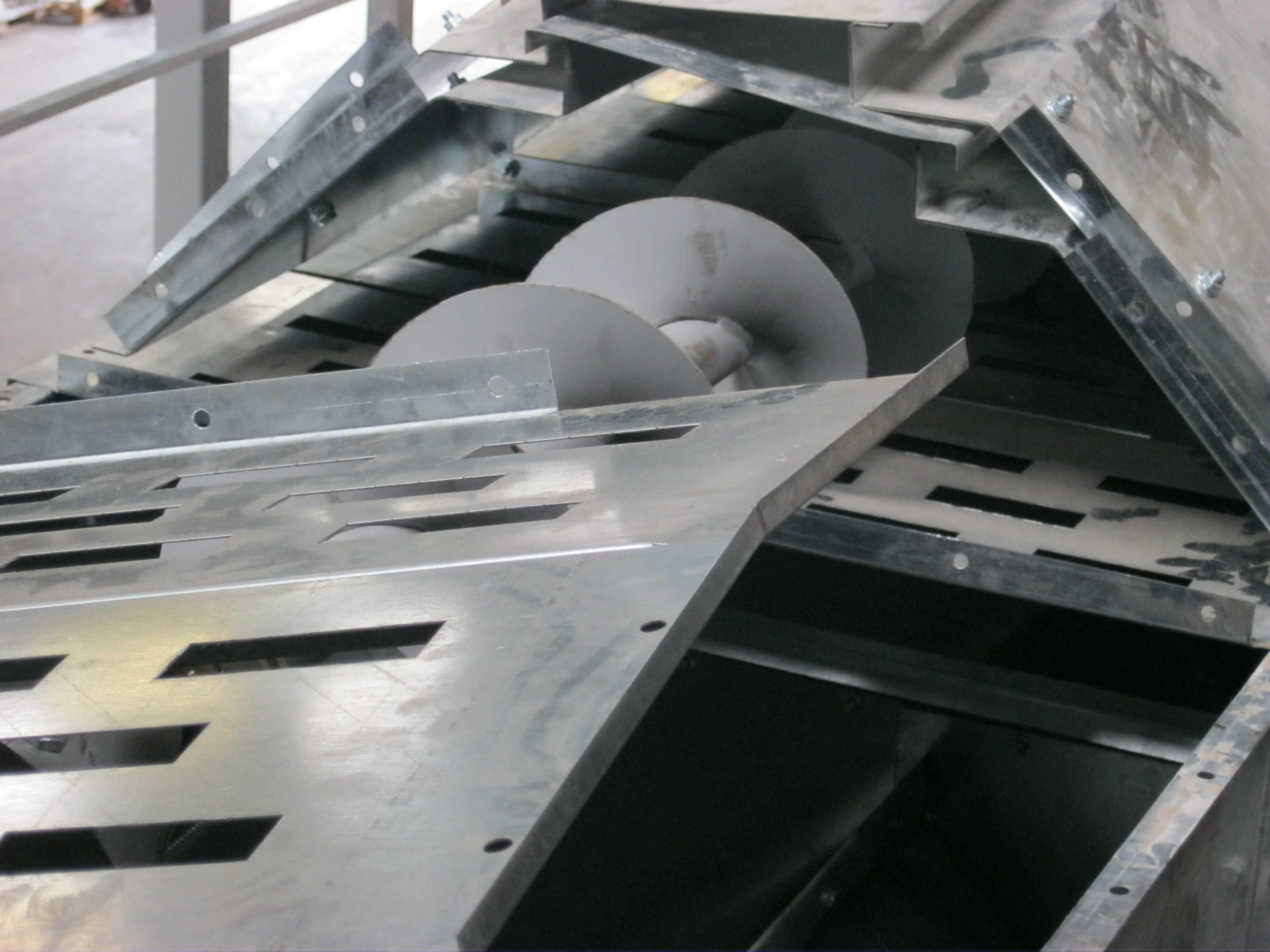

　　这套螺旋式谷物干燥输送结构，主要面向粮食收储站点、中小型粮油加工车间的产后谷物处理环节，适配稻谷、玉米、豆类等颗粒类粮食的连续式干燥与转运输送作业，可直接衔接进料斗、后续清选或仓储工段，替代传统平铺晾晒依赖天气、人工成本高的处理模式。从结构组成来看，核心输送单元采用变螺距螺旋叶片设计，靠近进料段的叶片螺距更大，能够快速承接进料口涌入的湿粮，避免进料端堵料卡滞，随着螺旋轴向推进，螺距逐步收窄，让谷物在输送过程中保持均匀的料层厚度，配合壳体上开设的阵列式通风槽，可让干燥介质均匀穿过料层，带走谷物表面及内部的游离水分，避免局部干燥不均导致的谷物爆腰、霉变问题。壳体部分采用折弯成型的镀锌钢板拼接，所有拼接边都做了折边止口设计，

　　既能够提升壳体整体的结构刚性，减少螺旋运转过程中的壳体共振，也能避免拼接缝隙漏料，通风槽的开孔方向做了斜切处理，开孔朝向与螺旋输送方向呈45度夹角，既保证通风面积满足干燥风量要求，也能防止谷物颗粒从槽孔漏出，同时减少输送过程中谷物的破碎率。螺旋轴的支撑采用两端外置式轴承座设计，轴承座与壳体之间设置了密封挡料结构，避免粉尘、粮粒进入轴承造成磨损，轴体与叶片的连接采用连续满焊工艺，焊后做了打磨清根处理，减少叶片表面的挂料死角，避免不同批次谷物输送时的混杂问题。在安装边界上，该设备可根据现场场地做倾斜布置，倾斜角度范围控制在0-15度区间，角度过大时会导致料层分布不均，影响干燥均匀度，设备进料端预留了标准法兰接口，可对接上游的湿粮进料斗、

　　提升机出料口，出料端可直接衔接后续的斗式提升机、皮带输送机或者临时储料仓，壳体侧面预留了温湿度传感器安装位，可接入现场的干燥控制系统，根据出料端谷物的含水率实时调整螺旋输送转速、干燥介质的温度与风量，实现干燥过程的自动化调控。设计过程中针对不同谷物的物理特性做了参数适配，比如处理稻谷这类易破碎的粮种时，螺旋叶片的线速度控制在0.5-0.8m/s区间，减少叶片与谷粒之间的撞击摩擦，降低碎米率；处理玉米、豆类这类流动性较好、硬度较高的谷物时，可适当提升螺旋转速，提高整体处理效率。设备的检修段设置在壳体中部位置，采用快开式盖板结构，无需整体拆解壳体即可完成内部叶片的检查、残留粮粒的清理，避免不同批次粮种交叉污染，

　　也方便日常维护时排查叶片磨损、卡料等故障。整套结构的受力做了针对性优化，螺旋轴的中间位置根据输送长度设置了中间吊挂轴承，避免长轴运转过程中出现挠曲变形，吊挂轴承的外壳采用流线型设计，减少对物料输送的阻力，避免物料在轴承位置堆积堵料。在实际应用场景中，该设备可搭配热风炉、振动布料器、除尘装置组成完整的谷物干燥生产线，也可单独作为输送单元用于仓储环节的谷物倒仓、转运，相比传统的网带式干燥设备，整体结构更紧凑，占地面积更小，对车间层高的要求更低，适合中小型粮食加工点的场地改造升级，设备的所有易损件都采用标准化设计，叶片磨损后可单独更换分段叶片，无需更换整根螺旋轴，降低后期运维成本。
