custome定制型直线轴承系统结构

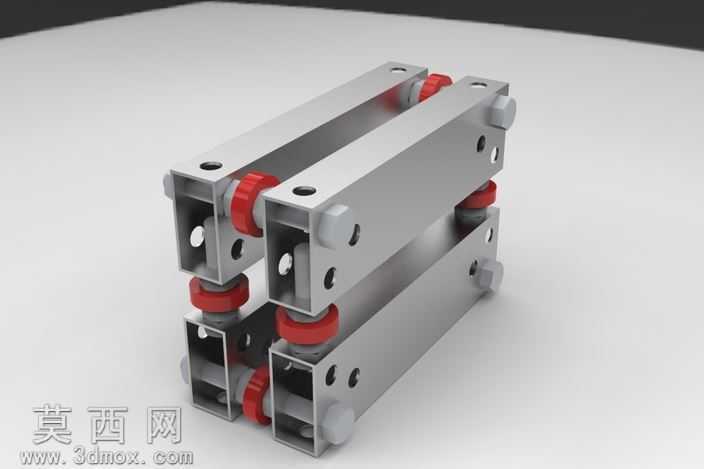

本作品为定制化直线轴承系统的三维建模成果，建模阶段依托参数化设计逻辑完成全结构构建，首先对整体承载框架进行基准定位，采用拉伸、切除等基础建模命令搭建铝合金材质的主体框架结构，框架上的安装孔位严格按照通用安装标准进行尺寸约束，保证孔位同轴度、位置度公差符合实际装配要求，同时对框架边角做倒角处理还原真实机加工细节。针对轴承滑动组件，建模时单独拆分滚动体、保持架、密封缓冲件等子零件，红色缓冲密封部件采用弹性体材质参数设置，通过装配约束将子零件精准装配到框架对应槽位，保证滑动组件与框架导轨面的配合间隙符合直线轴承的运动精度要求，两端的调节旋钮结构采用旋转建模命令构建，还原旋钮的防滑纹理与端面标识细节。渲染阶段采用工作室光照环境，对金属框架赋予哑光铝合金材质，调整材质反射率与粗糙度参数还原金属机加工后的表面质感，红色缓冲部件赋予半哑光橡胶材质，通过调整漫反射、高光参数体现弹性件的柔和质感，金属调节旋钮赋予亮面镀铬材质，增强不同部件的材质区分度。场景搭建采用浅灰色哑光地面作为承载面，添加柔和的环境遮蔽效果提升模型立体感，通过多角度相机调整展示轴承系统的整体装配关系、滑动组件排布、安装孔位布局等核心结构。设计过程中重点考虑直线轴承系统的运动顺畅性与安装适配性，框架采用对称式双导轨排布结构，多组滑动轴承单元沿导轨方向等距布置，红色缓冲件设置在滑动单元两端，既可以起到行程限位缓冲作用，也能阻挡粉尘进入滑动配合面提升部件使用寿命，两端的调节旋钮可用于调整滑动预紧力，适配不同负载下的线性运动需求，整体结构紧凑，安装孔位采用标准化设计可直接适配常规自动化设备的安装基面，建模过程中所有配合面均做干涉检查，确保各零件装配无冲突，运动仿真验证滑动过程无卡滞，完整还原了定制直线轴承系统的结构特点与功能特性。
