汽车用甲烷齿轮壳体组件结构设计

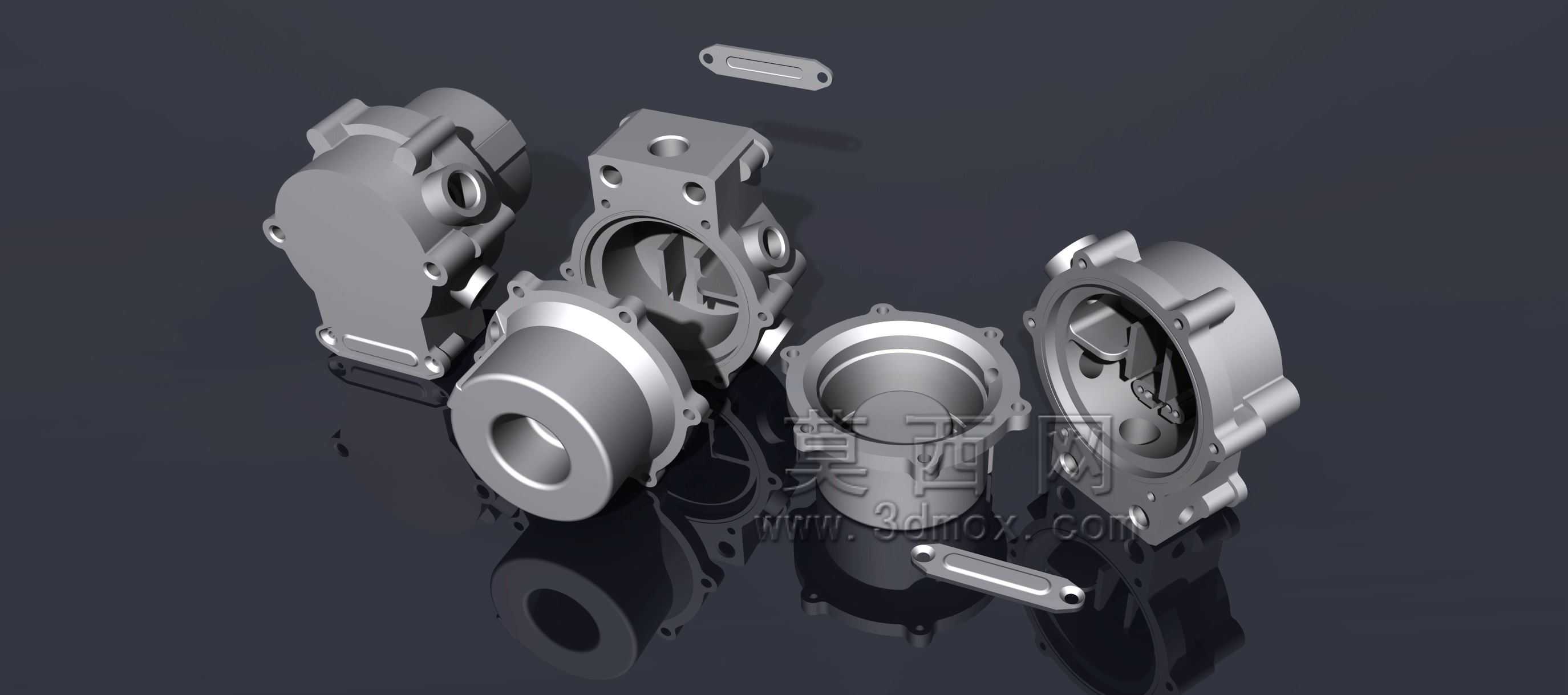

　　这套甲烷齿轮组件主要配套燃气汽车的燃料供给传动系统，在整车燃气回路中承担动力传递、介质密封与部件承载的多重作用，区别于常规车用齿轮部件，其结构设计需要同时兼顾燃气介质的密封兼容性、传动工况的抗振性能以及整车底盘的安装空间约束。从实际装车场景来看，这类部件多布置在发动机舱侧围靠近燃气调压阀的位置，周边紧邻进气歧管、冷却管路与整车线束，因此壳体的外形轮廓做了多面切边与凸台避让设计，避免与周边部件产生运动干涉，同时壳体上预留的安装支耳采用不等厚加强结构，在整车运行的振动工况下可分散固定点的应力集中，减少长期使用后的连接松动风险。

　　在功能特性层面，这套组件的核心作用是将燃气系统的调节动作通过齿轮啮合传递到控制阀组，实现甲烷供给量的精准调控，因此齿轮啮合区的壳体腔室做了同轴度精度预留，上下壳体合箱面设计了连续的密封槽结构，可适配耐燃气腐蚀的密封胶圈，防止甲烷介质泄漏，同时壳体上集成的轴孔位置做了衬套压装预留位，无需额外加装轴承座即可完成转轴的装配，减少了部件数量与装配工序。齿轮本身的齿形参数匹配燃气阀组的小扭矩传动需求，齿宽做了针对性收窄，在保证传动强度的前提下降低了组件整体重量，适配乘用车的轻量化设计要求。

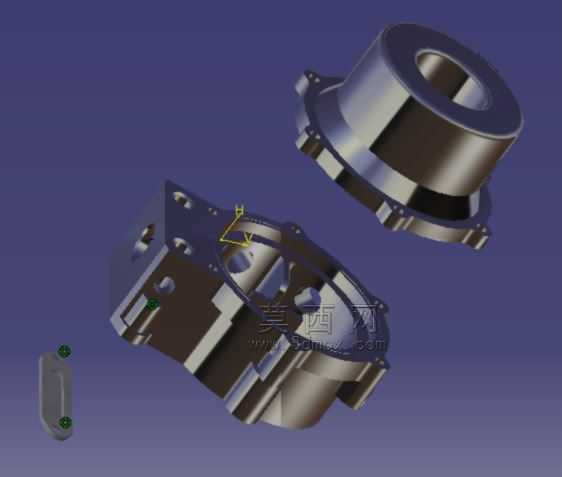

　　从设计思路来看，建模过程中优先确定了齿轮啮合的中心距作为核心基准，所有壳体的安装孔位、密封面、避让结构都围绕这个中心基准展开，上下壳体的连接螺栓孔采用跨中均匀布置，保证合箱后的压紧力均匀分布在密封面上，避免局部压紧力不足导致的密封失效。壳体外侧延伸出的固定支耳角度经过反复校核，匹配整车安装点的坐标位置，支耳上的安装孔做了腰型孔预留，可补偿整车制造过程中的装配公差，降低现场装配的调整难度。壳体上预留的传感器安装凸台，可集成转速检测元件，实时反馈齿轮的传动状态，为整车燃气控制系统提供动作反馈信号，实现闭环控制。

　　关于安装边界与尺寸约束，这套组件的整体外轮廓控制在180mm×150mm×120mm的空间范围内，完全适配主流紧凑型燃气乘用车的发动机舱预留空间，合箱后的总重量控制在1.2kg以内，不会给整车带来过多的重量负担。转轴的伸出端长度做了严格限制，伸出端的轴径尺寸匹配通用阀组的连接接口，可直接与现有燃气控制阀的输入端对接，无需额外设计转接轴。壳体上的所有外接油、气孔位都采用标准接口尺寸，可直接对接整车的燃气回路与通气泄压管路，减少管路转接带来的泄漏风险。在细节设计上，壳体的所有棱边都做了R2以上的圆角过渡，避免应力集中的同时也防止装配过程中割伤操作人员或损坏周边线束管路，齿轮的端面与壳体内壁之间预留了0.8mm的间隙，避免热胀冷缩导致的齿轮卡滞，同时预留的间隙也可存储少量润滑脂，为齿轮啮合提供长期润滑，减少后期维护需求。

　　实际工程应用中，这类甲烷齿轮组件需要在-40℃到120℃的环境温度区间内稳定工作，因此建模过程中对不同材料的热膨胀系数做了匹配校核，壳体采用压铸铝合金材料时，齿轮采用粉末冶金材质，两者的热膨胀量差值控制在合理范围内，保证宽温域工况下的啮合间隙始终处于设计区间内，不会出现高温卡滞、低温间隙过大导致的传动冲击问题。壳体表面做了阳极氧化处理的结构预留，提升部件的抗腐蚀能力，适配整车底盘区域可能遇到的泥水、盐雾腐蚀环境，延长部件的使用寿命。
