带键槽直齿圆柱传动齿轮结构

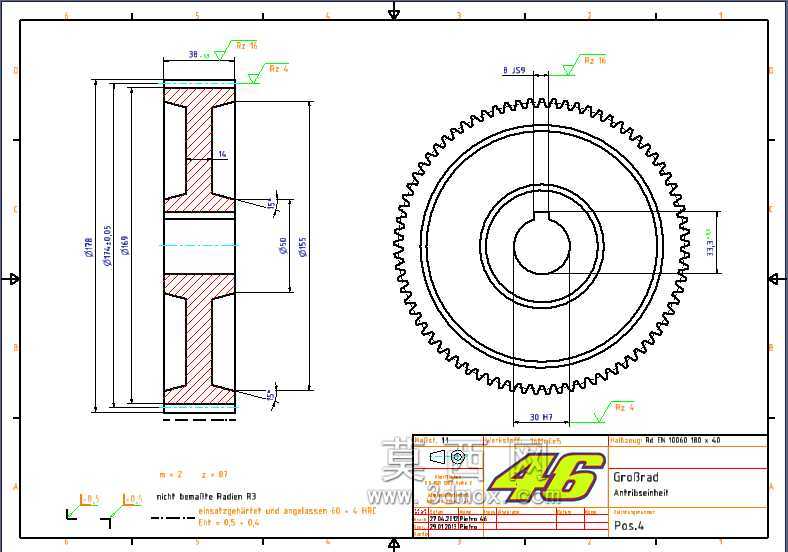

　　这款直齿圆柱齿轮是机械传动系统里的核心啮合零件，日常在轻工输送设备、小型机床进给机构、农用机械动力传递单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，不会像斜齿轮那样产生轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更简单，很适合中低速、载荷平稳的传动场景。从结构设计逻辑来看，齿轮采用一体式台阶轮毂结构，轮毂中心加工有标准平键键槽，装配时直接与对应直径的传动轴配合，通过平键传递扭矩，避免齿轮与轴之间出现相对转动，台阶式的轮毂设计一方面增加了齿轮与轴的配合接触长度，提升连接刚性，另一方面也能在装配时起到轴向定位的作用，不需要额外加装轴套来限制齿轮的轴向窜动，简化了轴系的零件数量。

　　齿部采用标准渐开线齿形设计，齿顶修缘量控制在合理区间，啮合时能有效减少齿顶干涉带来的冲击噪音，齿根部分做了圆角过渡处理，避免应力集中导致的轮齿断裂，在额定载荷下的齿面接触强度、齿根弯曲强度都能满足常规工况的使用要求。齿轮的轴向宽度经过匹配计算，既保证足够的齿面接触面积来分散接触应力，避免齿面过早出现点蚀磨损，又不会因为宽度过大导致齿向载荷分布不均，对轴的挠度容忍度更高，即使轴在受载后出现微小弯曲变形，也能保证大部分齿面正常参与啮合。安装边界方面，齿轮的轮毂外径小于齿根圆直径，装配时不会和相邻的其他零件产生干涉，中心孔的公差按照过渡配合设计，装配时可以采用热装或者轻敲压入的方式安装到轴上，键槽的位置与齿形的相对位置经过校准，

　　保证装配后传动的动平衡性能，在额定转速下运转不会产生明显的振动。实际使用场景中，这类齿轮常和相同模数的其他直齿轮配对使用，组成定轴轮系实现固定速比的动力传递，比如在小型包装机械的动力分配箱里，通过不同齿数的齿轮配对，把电机输出的单一转速转换成不同执行机构需要的工作转速；在输送线的驱动端，这类齿轮可以把减速电机的输出扭矩传递到输送辊筒，带动输送带上的物料平稳移动。设计过程中需要重点关注齿形的加工精度，齿距累积误差、齿向误差都要控制在对应公差等级范围内，否则运转时会出现传动不平稳、噪音过大的问题，同时齿面的表面粗糙度也会直接影响齿轮的使用寿命，粗糙度过高会加速齿面磨损，降低传动效率。和其他类型的齿轮相比，直齿圆柱齿轮的加工难度更低，

　　用普通滚齿机就能完成加工，不需要专用的斜齿加工工装，制造成本更低，维护更换也更方便，当轮齿出现磨损后可以直接快速更换，不需要对整个传动箱进行大规模拆解。在选型适配时，只需要确认配对齿轮的模数、齿数、压力角参数一致，中心距符合设计要求，就能正常啮合传动，不需要额外调整安装角度，对现场安装调试的技术要求更低，很适合通用型机械设备的传动系统使用。
