汽车减震器顶部车轴连接结构

　　该结构为减震器总成顶端的核心连接构件，直接承担车身与悬架系统之间的载荷传递任务，在乘用车、商用车的悬架系统中均有广泛适配场景，不管是麦弗逊式独立悬架的减震器顶端布局，还是双叉臂结构中减震器与车架的连接点位，都能见到这类构件的衍生设计。从实际装车工况来看，这个部件需要同时承受垂直方向的颠簸冲击载荷、转向过程中带来的横向剪切力，以及车辆加减速时产生的纵向力矩，受力工况十分复杂，因此结构设计上的应力分布合理性直接决定了减震器总成的使用寿命与整车行驶的操控稳定性。

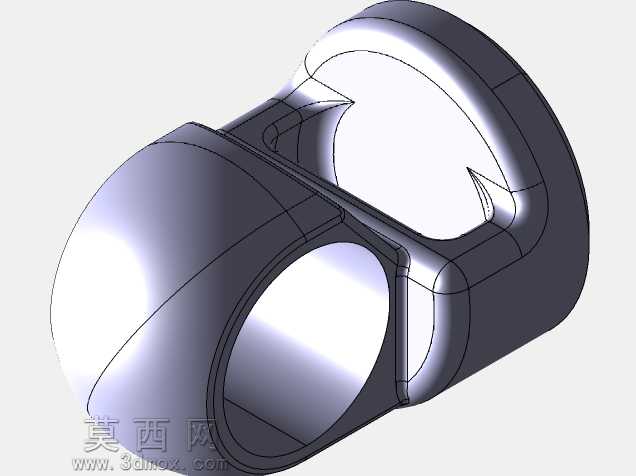

　　从功能特性上看，该构件一端通过环形通孔与减震器活塞杆顶端的固定结构配合，实现与减震器阻尼主体的刚性连接，另一端的异形球头状结构则与车身或者悬架摆臂的安装座铰接，预留了足够的摆动角度余量，能够适配悬架跳动过程中减震器的角度变化，避免活塞杆出现受弯卡滞的问题。结构中部的加强筋过渡设计，是整个零件的应力集中规避核心，在过往的失效案例中，这类连接构件的断裂位置往往出现在柱体与球头的衔接区域，因此设计时特意在衔接位置做了大圆角过渡与局部壁厚增加，同时通过曲面光顺处理减少应力集中系数，让载荷传递路径更加平缓，不会出现局部应力陡增的情况。

　　设计思路上，这个零件没有采用多余的冗余结构，所有曲面与壁厚设计都围绕载荷传递路径展开：环形安装孔的内径尺寸与活塞杆顶端的螺纹连接段外径匹配，孔壁的厚度经过反复校核，能够满足最大冲击载荷下的挤压强度要求，不会出现孔壁压溃变形的问题；球头端的外形轮廓与安装座的内衬套轮廓完全贴合，接触面积足够大，能够降低铰接位置的接触应力，减少长期使用后的磨损量。安装边界方面，该构件的整体外轮廓尺寸需要适配减震器顶端的安装空间，不能与周边的防尘套、缓冲块、转向拉杆等部件发生运动干涉，因此在建模阶段就需要同步做整车级的运动干涉校核，确保悬架在全行程跳动、转向打到最大角度的工况下，这个构件都不会与周边零件产生剐蹭碰撞。

　　从加工与装配的角度来看，这个零件的外形曲面多为连续过渡的自由曲面，适合采用锻造后机加工的工艺成型，锻造工艺能够保证零件内部的金属纤维流线沿着载荷传递方向分布，大幅提升零件的疲劳强度，后续的机加工工序只需要保证安装孔的尺寸精度、球头面的轮廓度以及安装端面的平面度即可，不需要做过多的冗余加工，能够有效控制量产成本。在装配环节，这个构件与活塞杆的连接需要严格控制拧紧力矩，过大的力矩会导致孔壁产生微变形，影响铰接的灵活性，过小的力矩则会在长期颠簸中出现连接松动，引发底盘异响甚至连接失效的问题。另外，球头端与安装座的配合需要匹配对应的橡胶衬套或者聚氨酯衬套，衬套的刚度参数需要与整车的悬架调校风格匹配，偏软的衬套能够更好地过滤路面细碎震动，提升行驶舒适性，偏硬的衬套则能够提供更直接的路感反馈，提升操控表现，而这个构件的球头轮廓尺寸精度，直接决定了衬套压装后的贴合度，若轮廓度超差，会导致衬套受力不均，过早出现老化开裂的问题。

　　在实际的维修替换场景中，这类构件属于减震器总成的易损关联部件，当车辆行驶里程较长，出现减震器顶端异响、转向虚位变大的情况时，除了检查减震器本身的阻尼状态与顶胶老化情况，也需要检查这个连接构件的磨损与变形情况，若出现铰接位置旷量过大、表面出现疲劳裂纹的情况，就需要及时替换，避免出现连接断裂引发的行驶安全问题。建模过程中，这类零件的曲面构建需要特别注意G2连续的过渡处理，不能出现硬棱或者曲面褶皱，否则在后续的有限元应力分析中，会在曲面不连续的位置出现虚假的应力集中点，影响仿真分析结果的准确性，同时也会给后续的数控加工编程带来麻烦，导致加工出来的零件表面出现接刀痕，影响零件的疲劳强度。
