参数化可编辑直齿圆柱齿轮结构

　　在常规机械传动系统的设计选型中，直齿圆柱齿轮是应用覆盖面最广的动力传递构件，这类零件普遍出现在中小载荷的平行轴传动场景里，从普通轻工输送设备的动力端、小型机床的进给传动链，到仪器仪表内部的精密传动副，都能见到这类结构的身影。和斜齿轮、锥齿轮等其他齿形的传动件相比，直齿轮不存在轴向分力，安装时对支撑轴承的轴向载荷耐受要求更低，装配调试的容错空间也更大，尤其适合传动中心距较小、布局空间紧凑的设备内部。

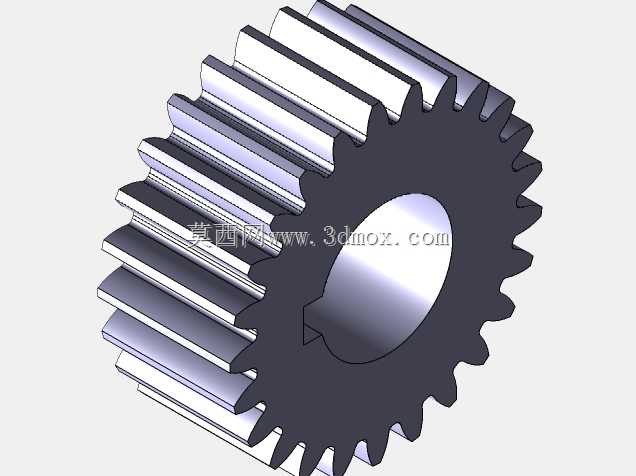

　　这个齿轮结构采用全参数化的建模逻辑搭建，核心参数完全围绕齿轮传动的基础计算公式设置，建模过程中把齿数、模数作为顶层驱动参数，同时预留了齿顶高系数、顶隙系数、轮毂键槽尺寸、辐板厚度、安装轴孔直径的可编辑入口，设计人员只需要修改对应参数值，就能快速生成不同规格的直齿轮模型，不需要重复绘制齿廓渐开线、切除轮齿等重复操作，能大幅缩短传动系统的方案设计周期。从结构细节来看，轮齿部分的渐开线齿廓严格按照展成法加工的成型逻辑生成，齿根处做了标准的圆角过渡处理，能避免热处理和传动受力时的应力集中问题，轮毂位置设计了标准平键键槽，和传动轴的连接可以实现周向固定，保证扭矩传递过程中不会出现相对滑移。

　　在实际安装适配层面，这个齿轮的轴向尺寸、齿顶圆直径、轴孔直径都可以根据实际安装边界调整，不管是悬臂安装的小模数仪表齿轮，还是两端支撑的中载荷传动齿轮，都能通过参数调整匹配对应的安装空间。建模时特意还原了实际加工的工艺细节，比如齿端的倒角、轮毂端面的退刀结构，都和实际机加工的成型特征保持一致，导出的模型可以直接用于装配干涉检查、传动运动仿真，也能作为后续工程图绘制、数控加工编程的基础参考。对于做非标设备传动设计的工程师来说，这种参数化的齿轮模型可以直接嵌入自己的常用模型库，做方案时不需要从零开始建模，只需要根据传动比、载荷要求计算出对应的模数和齿数，修改参数就能得到符合设计要求的齿轮零件，能有效减少重复建模的工作量，也能避免手动绘制齿廓时出现的齿形误差，保证后续装配时轮齿啮合侧隙、接触面积都符合设计预期。在小型自动化设备的传动工位设计中，这类直齿轮经常和同步带、链轮配合使用，组成多级变速的传动链路，参数化的模型可以快速适配不同的中心距要求，调整齿宽来匹配不同的扭矩传递需求，不需要反复调整齿形的基础几何关系。
