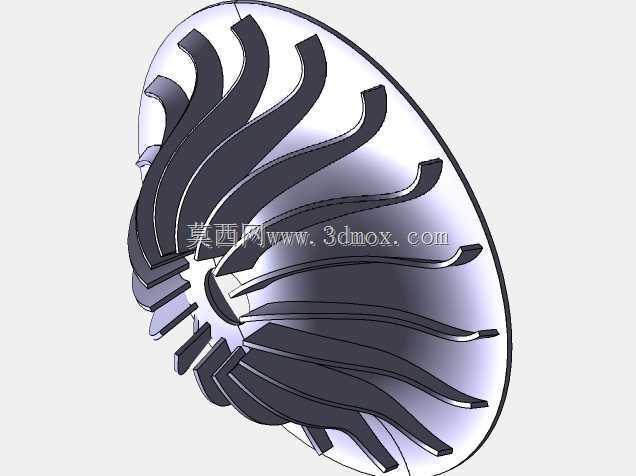

仿生曲面叶片式冲击结构三维数模

　　这类带放射状曲面叶片的冲击结构，常被用在需要定向流体冲击、物料穿刺打散或者气流导向的工况里，比如小型气力输送的末端冲击打散单元、局部通风系统的气流整流冲击部件，或是小型破碎设备里的预破碎冲击元件，实际作业时靠曲面叶片的导向作用，把进入结构的流体或者待接触物料顺着叶片曲面引导到中心区域，靠结构旋转带来的冲击力完成物料打散、气流整流或者穿刺作业。从结构设计逻辑来看，整个零件采用盘式基座加放射状弯曲叶片的布局，基座为薄型圆盘结构，所有叶片从中心轮毂位置向外缘呈放射状延伸，叶片本身做了大弧度的弯曲扭转设计，不是平直的径向直板，这种曲面设计能有效降低流体经过时的紊流损失，同时让接触到叶片的物料顺着曲面滑向中心冲击区域，避免物料在叶片间隙卡滞。

　　叶片的厚度从根部到外缘做了渐变处理，靠近轮毂的根部厚度更大，能承受冲击作业时的交变载荷，避免根部应力集中导致的断裂，外缘位置厚度稍薄，能降低结构旋转时的风阻，同时提升外缘位置的切削穿刺能力。设计时首先确定了整体的安装边界，整个结构的外轮廓为正圆形，安装基准面设在圆盘的背面，中心预留了和传动轴配合的轮毂孔位，孔位周边做了局部加厚处理，用来传递扭矩，安装时只需要将轮毂孔和驱动轴配合，背面靠轴肩定位，就可以完成整个结构的固定，不需要额外的复杂安装支架，适配常规的小型驱动轴安装尺寸。叶片的排布采用不等距？不，是等角度放射排布，每一片叶片的弯曲弧度保持一致，旋转时的动平衡性能更好，不需要额外做太多的动平衡校正，适合中低转速的冲击作业场景。

　　叶片之间的流道宽度从中心向外逐渐扩大，这种渐扩式流道能让进入结构的流体或者物料在向外流动的过程中逐渐减速，把动能更多地传递到需要冲击的目标上，而不是直接顺着间隙甩出。实际使用中，这种结构如果用在气流整流场景，能把直吹的气流顺着叶片曲面打散成多股旋流，提升气流和接触介质的混合效率；如果用在物料打散场景，弯曲的叶片边缘能对结块的物料起到穿刺、撕扯的作用，比平直叶片的打散效率更高，同时曲面的结构不容易粘料，处理带一定湿度的结块物料时也不会出现严重的粘堵问题。建模过程中，首先绘制中心圆盘的基准草图，确定轮毂的直径、圆盘的整体外径以及安装面的厚度尺寸，之后在径向基准面上绘制单叶片的截面轮廓，通过扫描、放样的方式生成单叶片的实体，

　　再通过圆周阵列的方式完成所有叶片的排布，最后对所有的棱角位置做倒圆角处理，尤其是叶片和圆盘连接的根部位置，倒圆角能有效降低应力集中，提升结构的抗疲劳强度。需要注意的是叶片外缘的位置做了小角度的倒角处理，避免安装或者搬运过程中锋利的边缘划伤操作人员，同时也能减少旋转时的边缘涡流噪声。整个结构没有多余的冗余设计，所有的曲面都服务于流体导向或者冲击作业的功能，没有为了外观做多余的装饰性结构，完全按照功能需求设计，适合用在小型工业设备的功能单元里，也可以作为同类冲击、叶轮类结构设计的参考原型，调整叶片的数量、弯曲弧度以及整体尺寸，就可以适配不同的作业工况，比如处理大颗粒物料时可以适当减少叶片数量、加宽流道宽度，处理细粉类物料时可以增加叶片数量、缩小流道间隙，提升打散的精细度。
