3/4英寸管道球阀用球形启闭件结构

在民用给排水、化工流体输送、暖通空调管路系统中，3/4英寸通径的球阀是应用频次极高的截断类管路元件，而本次呈现的球形启闭件，正是这类球阀实现通断控制的核心部件。日常现场运维中不难发现，不少小通径球阀出现内漏、启闭卡涩的问题，根源往往出在球芯的加工精度与结构匹配度上，这也是做这类零件三维设计时需要重点把控的环节。

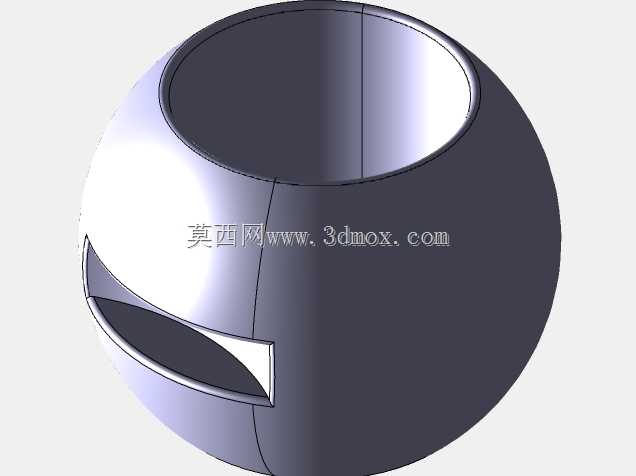

从实际使用场景来看，这款球芯适配公称通径DN20的浮动式球阀，安装时需配合PTFE或增强聚四氟乙烯阀座实现密封，球芯上的通流孔与管路通径保持一致，全开状态下流道无明显缩径，流体经过时的局部阻力系数远低于截止阀、闸阀等同通径截断件，适合对管路压损有要求的净水系统、小型气动管路、家用燃气支路等场景。球芯侧面的开槽结构是为了匹配阀杆的驱动端，阀杆插入槽内后，转动阀杆即可带动球芯做90度回转，实现管路的全开或全关动作，这个槽的宽度、深度公差直接决定了阀杆与球芯的配合间隙，间隙过大会导致启闭空程过大，操作手感虚位明显，间隙过小则容易在温度变化出现热胀时出现卡滞，设计时需要根据所选材料的线膨胀系数预留合理的配合余量。

做这个零件的三维建模时，首先要确定球体的基本尺寸，球体外径需要和所选阀座的密封面内径匹配，保证装配后阀座能均匀抱紧球面，形成可靠的密封比压；通流孔的直径要严格匹配3/4英寸管路的通流要求，孔口处做微小的倒角处理，避免装配时刮伤阀座密封面，同时也能减少流体在孔口处的紊流。球芯表面的粗糙度要求较高，一般需要达到Ra0.8以下，建模时不需要刻意体现表面粗糙度的纹理，但要保证球面的几何公差，圆度、球面度偏差需要控制在合理范围内，否则会出现密封面局部压合不实，使用一段时间后出现内漏的问题。

从安装边界来看，这款球芯装配在阀体内部的两个阀座之间，轴向的窜动量由阀座的预紧弹簧或压盖调节，建模时需要核对球芯的总宽度，保证装配后球芯不会和阀体中腔的内壁发生干涉，同时侧面的阀杆槽位置要和阀体上的阀杆安装孔对中，避免阀杆装配时出现偏斜。很多新手设计这类零件时容易忽略球芯的转动行程限位，实际上球芯回转90度时，通流孔需要完全对准管路方向，而槽的位置就决定了全开、全关的限位角度，设计时要保证阀杆转到限位位置时，球芯的通流孔刚好和管路轴线重合或垂直，不会出现过转导致的密封面磨损。

在不同的应用场景下，球芯的材料选择会有区别，比如普通给排水场景可以选用镀镍黄铜，化工弱腐蚀场景可以选用304或316不锈钢，燃气场景则需要做表面硬化处理提升耐磨性，但不管选用哪种材料，三维模型的结构尺寸是通用的，只需要根据材料的强度特性调整局部的壁厚即可。比如通流孔的壁厚，需要保证在公称压力下不会出现变形，一般PN16压力等级下，3/4英寸球芯的孔壁厚度不小于2mm即可满足强度要求，同时不会让球体整体重量过大，导致启闭力矩过高。

另外，球芯和阀座接触的球面不能有任何的凸起、凹陷或者加工刀痕，建模时要保证球面的连续性，不要出现碎面、接缝，否则后续导入CAM编程加工时，会出现刀路不连续，加工出来的球面有接刀痕，直接影响密封性能。侧面的阀杆槽根部需要做微小的圆角过渡，避免应力集中，在频繁启闭的工况下，槽根位置如果是直角，很容易出现应力开裂，尤其是选用铜质材料时，这个圆角的作用更加明显。

实际管路安装时，这类球阀一般是水平或垂直安装，球芯在阀体内的受力主要来自于流体的压力和阀座的抱紧力，浮动式球阀的球芯在介质压力作用下会稍微压向出口侧的阀座，所以设计时球面的整体精度要均匀，不能出现一侧精度高一侧精度低的情况，否则在高压侧受力时容易出现泄漏。通流孔的内壁不需要太高的光洁度，但也要避免有明显的台阶或凸起，减少流体经过时的杂质挂附，尤其是在输送带有微小颗粒的流体时，孔壁光滑能减少杂质滞留，降低球芯转动时的卡涩概率。
