双孔耳板一体式支撑杆固定支座

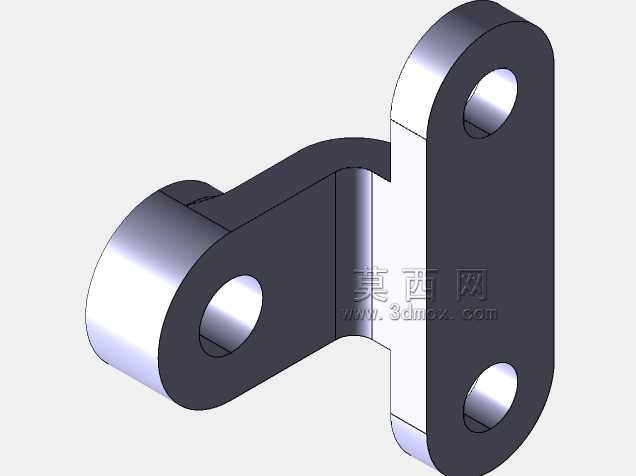

　　这类带双安装孔的一体式弯折支撑件，在轻工自动化输送线、小型专用工装夹具、户外设备机架的辅件配置里十分常见，核心作用是为横向或斜向布置的圆杆件提供稳定的铰接支撑点位，避免杆件在受径向载荷时出现悬臂挠曲变形，或是在设备启停、运行振动过程中发生径向窜动。从结构形态来看，零件整体采用一体化弯折成型设计，没有额外的拼接焊缝或装配接缝，竖直段为长圆形安装板，上下对称布置两个同轴的光孔，这两个孔位是整个支座的安装基准，安装时可配合对应规格的螺栓穿过孔位，将支座整体锁紧在设备的安装立板、型材框架的预设安装面上，双孔对称布置的设计能有效抵消杆件传递过来的扭转力矩，避免单孔固定时出现的支座绕螺栓轴线偏转的问题，

　　长圆形的板体轮廓也能在保证结构强度的前提下，尽可能减少零件的整体重量，降低安装面的载荷负担。与竖直安装板呈90度弯折延伸出的圆筒状耳座，是与支撑杆配合的核心功能段，耳座内孔的孔径与待支撑的杆件外径做间隙配合设计，装配时杆件可直接穿入耳座内孔，根据实际使用需求，既可以设计为铰接转动结构，让杆件在耳座内实现小角度的摆动，适配设备运行过程中杆件的角度微调需求，也可以在耳座侧壁加工顶丝孔，通过顶丝锁紧穿入的杆件，实现刚性固定，为杆件提供完全约束的支撑点位。在设计这类支撑件时，首先要明确的是安装边界约束：竖直安装板的两个安装孔中心距需要和设备安装面的预设孔位完全匹配，孔位公差控制在自由公差即可满足普通工况的安装需求，

　　如果是用于振动较大的设备场景，还需要在安装板与安装面之间增加橡胶减震垫，此时安装孔的直径需要适当放大，留出减震垫压缩后的螺栓偏移余量。耳座的内孔轴线与安装板背面的平行度需要重点控制，否则杆件穿入后会出现别卡问题，轻则导致杆件转动不畅，重则会在设备运行过程中产生额外的内应力，长时间使用后出现耳座根部断裂的问题。弯折处的圆角设计也十分关键，不能采用直角弯折结构，直角位置会产生严重的应力集中，在承受交变载荷时很容易从弯折处出现裂纹，通常会根据板材的厚度设置对应半径的过渡圆角，在不影响周边零件装配空间的前提下，圆角半径越大，应力集中系数越低，零件的抗疲劳性能越好。从实际选型适配的角度来说，这类支撑件的承载能力主要由耳座的壁厚、

　　弯折段的宽度以及板材材质决定，普通工况下采用普通碳素结构钢制作即可满足使用需求，表面做发黑或镀锌处理提升防锈能力，如果是用于食品加工、医药生产等有防腐要求的场景，也可以采用不锈钢材质加工，不需要额外做表面处理即可满足卫生级要求。在装配调试过程中，需要先将支座通过螺栓预紧在安装面上，不要一次性锁死螺栓，待支撑杆穿入耳座调整好整体同轴度之后，再按照对角线顺序逐步拧紧安装螺栓，避免安装过程中出现孔位错位导致的装配应力。这类支撑件相比分体式的支撑座结构，少了零件之间的装配间隙，整体刚性更好，同时零件数量少，安装调试的步骤更简单，在很多对安装空间有严格限制的场景下，这种一体化弯折的结构不需要预留额外的装配操作空间，能有效压缩设备的整体外形尺寸。需要注意的是，这类支座不适合承受过大的轴向载荷，其受力方向以垂直于耳座内孔轴线的径向载荷为主，如果实际工况中存在较大的轴向力，需要在耳座端面额外增加轴向定位结构，避免杆件从耳座内脱出。
