小型便携式激光打标设备结构设计

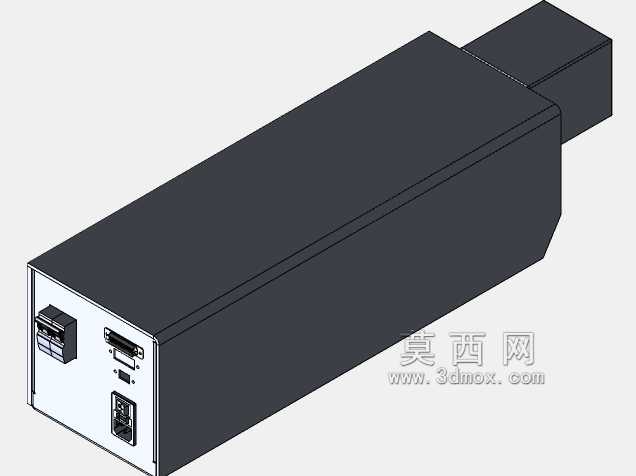

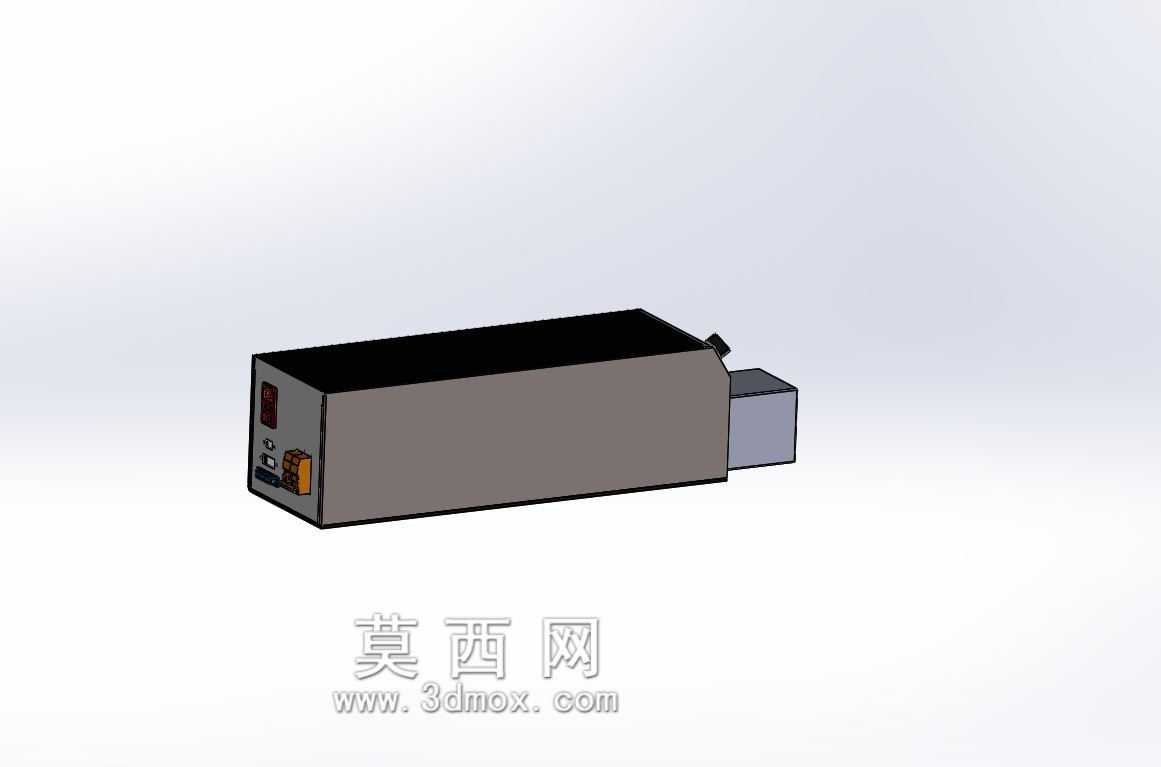

　　这款小型激光打标设备的结构设计，核心围绕小批量多工位的现场打标需求展开，区别于传统落地式大型激光打标设备的固定工位局限，整体采用一体化集成式的箱体结构，将激光发生模块、控制驱动模块、散热组件、操作接口全部整合在单块金属壳体内部，无需额外拆分机柜与激光头，可直接放置在工作台面使用，也可搭配简易移动支架完成产线旁的临时打标作业。从实际应用场景来看，这类小型设备主要面向五金小件、电子元器件、塑胶外壳的标识打刻需求，比如小型五金配件的批次号打标、电子接插件的参数标识、文创产品的定制图案刻蚀，不需要占用大面积的厂房空间，也不需要配套专门的除尘与外接水冷管路，普通工业三相供电或者民用220V供电即可启动运行，适配小型加工车间、门店式加工点、

　　实验室打样等多种场景。在功能特性的设计上，设备前端预留了标准的激光输出窗口，可搭配不同焦距的场镜完成不同幅面的打标作业，窗口旁侧设置了聚焦调节的手动旋钮，不需要额外工具即可完成焦距微调，适配不同厚度的加工工件；壳体侧部集成了电源开关、状态指示灯、USB数据接口、急停按钮，所有操作接口全部集中在单侧区域，操作人员站在设备侧方即可完成全部操作，不需要绕转到设备背面接线或者调整参数。设计思路上优先考虑了设备的便携性与维护便捷性，壳体采用折弯钣金拼接结构，所有拼接边都做了折弯翻边处理，既提升了壳体的结构刚性，避免搬运过程中出现壳体变形挤压内部光学元件，也减少了外露的紧固螺丝，设备上盖采用快拆式结构，拧下侧边的两颗固定螺丝即可掀开上盖，

　　完成内部镜片清洁、激光器参数校准、散热风道清灰等日常维护作业，不需要完全拆解整个壳体。外形尺寸方面，整体设备的长宽高控制在桌面设备的合理区间，长度方向预留了足够的散热风道空间，从尾部进风到前端出风的直通风道设计，可直接带走激光模块与驱动板工作产生的热量，不需要额外加装离心风机，降低了设备运行的噪音；宽度方向刚好容纳下激光器与驱动板的并排安装，没有多余的冗余空间，控制整体重量在单人可搬运的范围内，两名操作人员即可完成设备的转场移动；高度方向上，底部预留了10mm的支撑脚垫高度，既可以避免台面的水渍、铁屑进入设备底部，也可以让底部空气形成流通，辅助设备散热。安装边界上，设备底部的四个脚垫位置做了统一的安装孔位预留，

　　既可以直接放置在普通工作台面使用，也可以通过螺栓固定在自动化产线的移动机架上，搭配流水线完成在线打标作业，设备前端的激光输出窗口距离底部安装面的高度经过精准核算，搭配常用的110mm焦距场镜时，打标焦平面刚好落在常规流水线工装板的工件放置高度，不需要额外加装升降调节机构即可适配多数常规小件的打标需求。设备侧部的接口区域做了内凹设计，避免搬运过程中碰撞损坏接口，所有外接线路都可以顺着设备侧部的走线槽整理固定，不会出现线路拖拽影响打标精度的问题；壳体内部的元器件安装全部采用模块化安装板设计，激光模块、驱动电源、控制板分别固定在三块独立的安装板上，某一模块出现故障时可直接拆下对应安装板完成更换，不需要拆解其他部件，降低了后期的维护成本。在结构细节处理上，激光输出窗口的外侧预留了防护挡板的安装槽位，可根据使用需求加装激光防护挡板，避免打标过程中激光反射伤到操作人员；设备尾部的进风口加装了防尘滤网，可过滤车间环境中的铁屑、粉尘，避免粉尘堆积在光学镜片表面影响打标效果，滤网采用抽拉式设计，日常清洁时直接抽出滤网清理即可，不需要拆解设备。
