气焊加热作业工作台配套气瓶装置结构

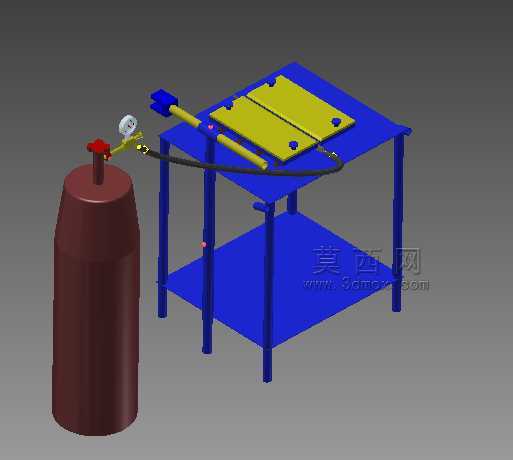

　　这套结构主要面向小型五金加工、维修工位的火焰加热、钎焊作业场景，在街边维修铺、小型机加工班组的热加工工位十分常见，区别于大型自动化焊接生产线的专机配置，这套装置主打小批量、灵活作业的工位需求，不需要复杂的管线预埋，可根据工位调整快速移位，适配多品种小批量的工件加热、小件焊接作业。从结构组成来看，整套装置分为气源存储单元、作业承载台、气路输送组件、操作执行端四个部分，气源存储采用立式高压气瓶，瓶体顶部配置减压阀与压力表组件，可将瓶内高压燃气调节至作业所需的稳定工作压力，压力表实时显示输出端压力，方便作业人员随时调整参数，避免压力波动导致的火焰不稳定问题。作业承载台采用方管焊接框架结构，底部设置一层置物搁板，可放置焊嘴、通针、

　　防火垫等常用作业辅具，台面采用加厚钢板制作，表面通过螺栓固定两块可调节的定位压板，可根据待加工工件的外形尺寸调整压板间距，对异形小件、板材类工件实现快速压紧固定，避免加热过程中工件移位影响作业精度，框架支脚采用等截面方管，底部预留安装调节脚垫的螺纹孔，可在不平整的车间地面调整台面水平度，防止工件放置时出现滑动。气路输送部分采用耐高压橡胶软管连接气瓶减压阀与操作端焊炬，软管沿工作台侧方的管线固定架排布，固定架采用横杆加管夹的结构，可将软管悬空架起，避免作业过程中高温工件烫坏软管，也能防止软管拖拽剐蹭到台面上的高温工件，减少气路破损的安全隐患，软管长度预留足够的操作余量，保证焊炬可覆盖整个台面的作业范围，

　　不需要频繁挪动工件就能完成整个台面区域的加热操作。操作执行端的焊炬通过可转动的支架固定在工作台侧方，支架采用铰接结构，可调整焊炬的俯仰角度与伸出长度，针对长时间固定位置的加热作业，可将焊炬锁定在调整好的位置，不需要作业人员长时间手持，降低劳动强度，针对不规则的焊缝或者异形工件加热，也可快速解锁支架，手持焊炬完成灵活作业。设计过程中重点考虑了工位作业的安全边界，气瓶放置位置与工作台之间预留足够的安全距离，避免台面上的高温飞溅物直接落到气瓶瓶体上，台面高度按照成年作业人员站立操作的舒适高度设置，作业时手臂自然下垂即可操作焊炬与工件，减少长时间作业的疲劳感，压板的固定螺栓采用沉头设计，螺栓顶面不高出压板表面，避免放置工件时出现磕碰、

　　刮伤工件表面的问题。整套结构的安装不需要复杂的地基固定，放置在平整的硬化地面即可投入使用，整体占地尺寸适配小型工位的空间需求，不会占用过多车间通道面积，气瓶可根据使用的燃气类型更换对应的减压阀组件，适配氧乙炔、氧丙烷等不同的燃气作业需求，搁板下方预留了防火砂箱的放置空间，可就近存放消防应急物资，满足热加工工位的安全配置要求。在实际使用过程中，这套结构可覆盖小件钎焊、板材局部加热校形、小零件热拆装等多种作业需求，相比零散放置的气焊设备，这套集成式的工作台结构将气源、作业面、操作端整合在固定工位区域，避免了管线随意拖拽带来的绊倒、破损风险，可调节的压板结构可适配不同外形的工件装夹，不需要针对单一工件制作专用夹具，降低了多品种小批量作业的工装成本，铰接式的焊炬支架兼顾了固定作业与手持灵活作业的需求，适配不同作业场景的操作习惯。
