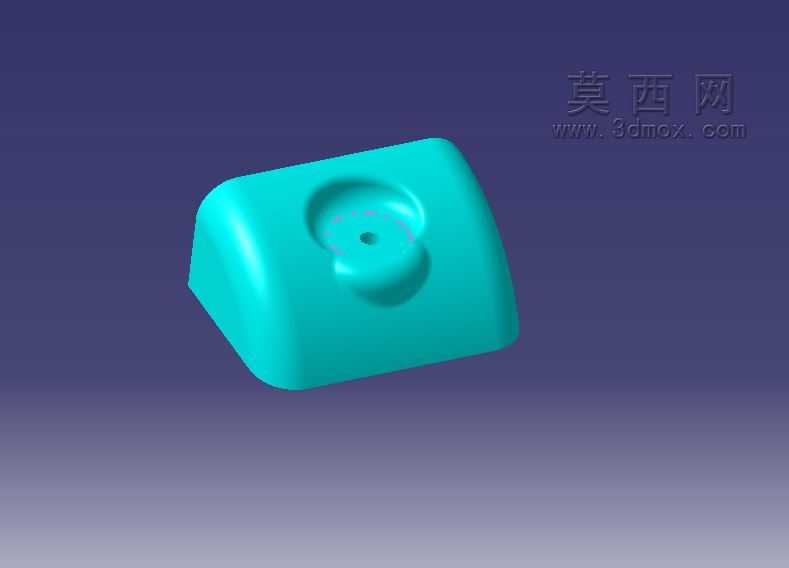

带中心定位凸台圆角方形塑料壳体结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:368609
  • 带中心定位凸台圆角方形塑料壳体结构
  • 带中心定位凸台圆角方形塑料壳体结构

  日常做结构设计时,这类带中心定位特征的方形圆角壳体,最常出现在小型桌面设备的端盖、手持检测仪器的上壳、工位操作按钮的防护座这类场景里,很多刚入行的工程师做这类零件时,容易只盯着外观圆角做文章,忽略实际装配和使用的边界要求,最后打样出来要么装不上,要么用久了边角开裂。先从实际使用场景说,这类壳体如果用在车间工位的操作按钮座上,日常会频繁被操作人员的手掌、手肘触碰,甚至偶尔会被工位上的小型工具磕碰,所以外轮廓的大圆角不是单纯为了好看,R角的取值要比常规外观件大2到3毫米,避免尖锐边角剐蹭操作人员的工作服或者皮肤,同时圆角过渡的区域要做均匀的壁厚过渡,不能在圆角内侧出现壁厚突变,不然注塑生产的时候容易在圆角位置出现缩痕,

  长期受外力碰撞的时候也容易在壁厚差的位置产生应力集中开裂。中心位置的下沉式凸台加中心小孔,是整个零件的核心功能结构,这个凸台不是随便凸起来的造型,下沉的环形槽是用来匹配对应配套件的定位凸缘,装配的时候配套件的凸缘卡进这个环形槽里,不需要额外做定位销就能保证周向位置不偏移,中心的小孔是用来穿装固定螺丝或者定位顶针的,孔的深度要比配套螺丝的拧入深度深1毫米左右,避免螺丝拧到底的时候顶到孔底造成装配间隙,同时凸台的根部要做0.5毫米的内圆角过渡,减少凸台和壳体主体连接位置的应力集中,毕竟日常按动操作的时候,大部分受力都会集中在这个中心凸台位置,如果根部没有圆角过渡,反复受力几百次之后凸台就容易从根部断裂。再说到安装边界的问题,

  这类方形壳体的安装边一般是在壳体的下沿,做一圈1.5毫米宽的止口,止口的配合公差要选H7/h6的间隙配合,不能做太紧,不然装配的时候工人很难把壳体扣到底,也不能太松,不然扣上之后会有明显的晃动,防尘效果也达不到要求。很多人做这类壳体的时候会把外轮廓的尺寸卡得刚好和安装位齐平,实际上要在四个侧边预留0.3毫米的安装间隙,避免注塑件生产的时候出现轻微翘曲,导致装到安装位的时候卡滞。壁厚设计上,这类小型壳体的主体壁厚选2毫米就足够满足日常使用的强度要求,不要做太厚,不然不仅浪费原材料,注塑的时候冷却时间会变长,生产效率低,还容易在表面出现缩水凹痕,中心凸台的壁厚要比主体壁厚薄0.2到0.3毫米,避免凸台位置因为壁厚过厚出现表面缩印,影响外观和装配精度。还有容易被忽略的脱模角度,外表面的脱模角度做1度就足够,因为外表面是外观面,角度太大会影响尺寸精度,内表面的脱模角度要做到1.5度,尤其是中心凸台的内孔位置,脱模角度不能太小,不然顶出的时候容易把凸台顶白甚至顶变形,环形定位槽的内侧壁也要做足够的脱模角度,避免脱模的时候拉伤槽的配合面,影响后续的定位精度。从实际使用的耐久性来说,壳体的四个边角位置,因为是磕碰概率最高的区域,内侧可以做0.8毫米厚的加强筋,加强筋不要直接连到安装止口的位置,要留1毫米的间隙,避免加强筋位置出现缩痕透到外表面,加强筋的排布要顺着受力方向,不要交叉排布,不然容易在筋的交叉位置出现气纹,影响零件强度。

  如果这个壳体是用在有少量油污或者粉尘的车间环境里,止口位置可以预留0.8毫米宽的密封圈安装槽,不用额外做复杂的密封结构,套一个普通的橡胶密封圈就能达到IP54左右的防护等级,完全满足车间日常使用的防护要求。做这类零件的三维建模的时候,不要先急着做外观造型,要先把核心的定位凸台、安装止口、固定孔这些功能结构的位置和尺寸定下来,再去做外轮廓的圆角和曲面过渡,很多新手建模的时候先把外观做的漂漂亮亮,最后加功能结构的时候发现位置不够,要么改外观要么压缩功能结构的尺寸,最后做出来的零件好看但不好用。另外要注意,中心凸台的高度不要做太高,一般凸台高出壳体内表面的高度不要超过壁厚的3倍,如果确实需要更高的定位高度,就要在凸台周围均匀加3到4条小的加强筋,每条筋的厚度不要超过主体壁厚的一半,避免凸台太高受侧向力的时候断裂。
