双工位振动测试吊舱结构设计方案

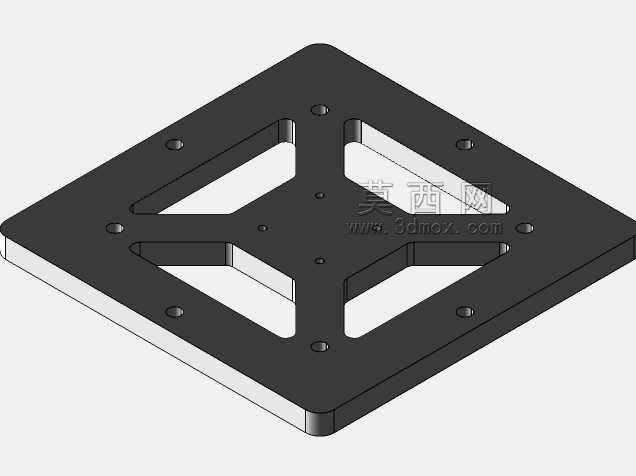

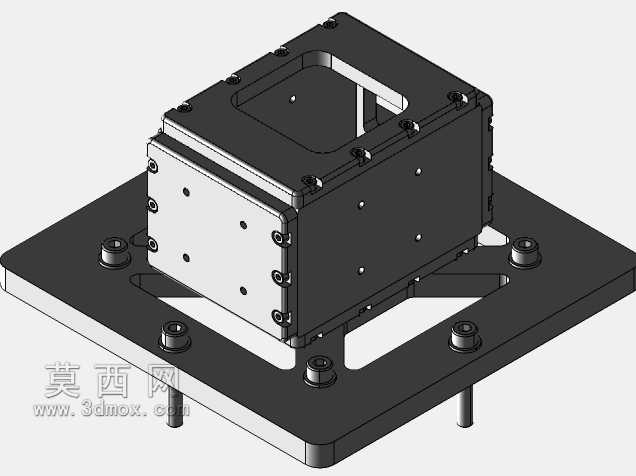

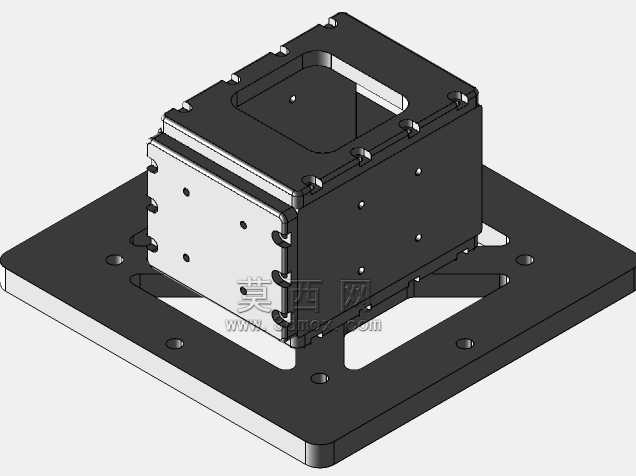

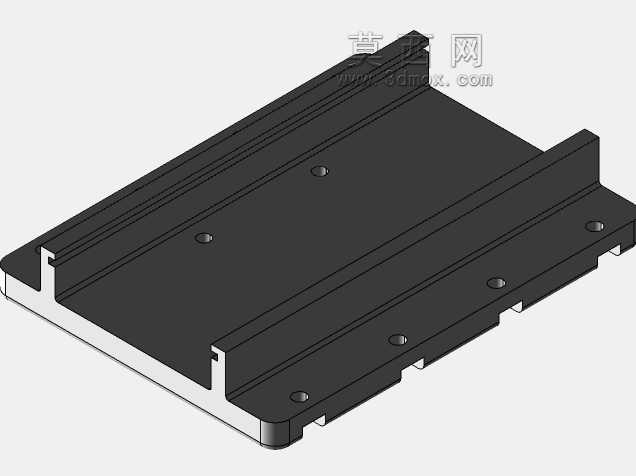

　　在航天电子部件、小型便携电子设备的环境可靠性验证环节，振动试验是模拟产品在运输、发射、运行过程中承受交变载荷的核心测试项，这款吊舱结构正是针对小尺寸受试部件的振动测试装夹需求开发的专用承载工装。区别于传统的通用振动台夹具，该结构采用分体堆叠式的舱体设计，底部为带标准化安装孔位的法兰安装板，可直接适配多数通用电磁振动台的台面安装接口，安装板上开设的镂空减重槽，在保证整体安装刚度的前提下，尽可能降低夹具自身重量对振动台输出载荷的损耗，避免夹具额外质量带来的测试参数偏差。

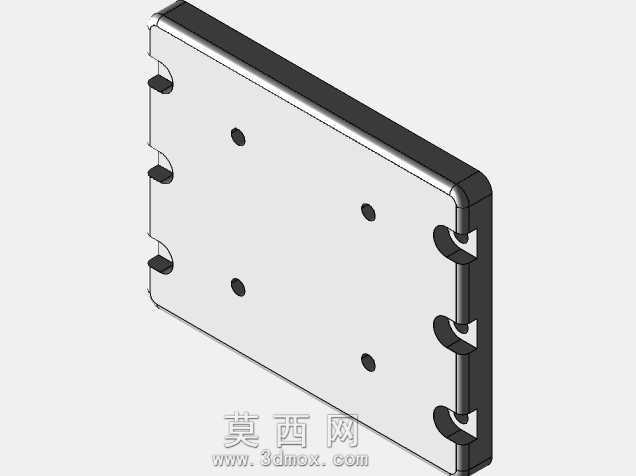

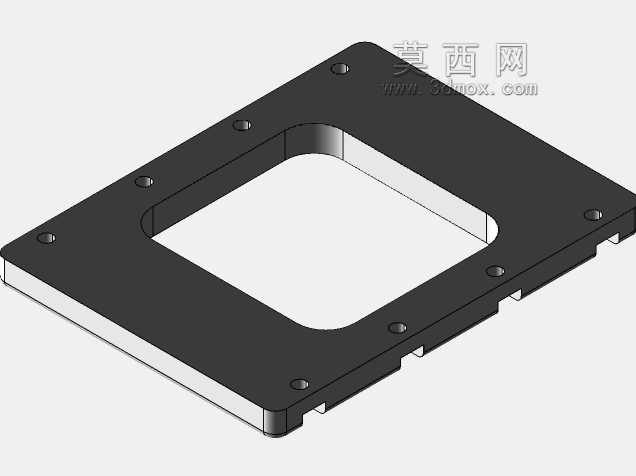

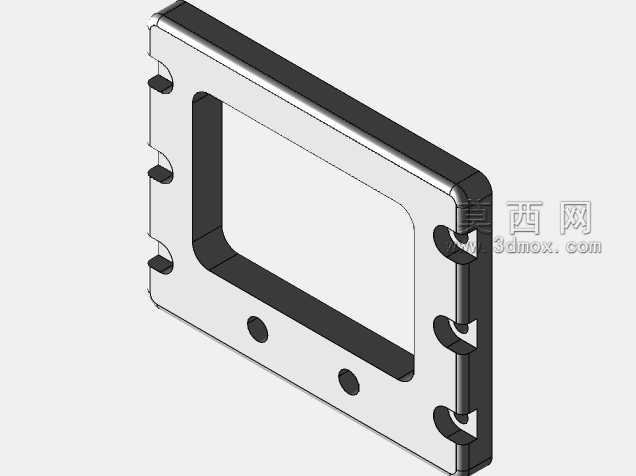

　　舱体主体采用围板拼接式结构，相邻围板之间通过卡扣式快拆结构连接，无需额外工具即可完成舱体的开合操作，方便受试部件的快速装取，围板表面预留的多组螺纹孔位，可根据受试部件的外形尺寸灵活调整内部压块的安装位置，适配不同外形规格的测试件装夹需求。舱体顶部开设的方形开口，一方面可用于测试过程中观察受试部件的状态，另一方面也可作为线缆引出通道，方便受试部件在振动测试过程中连接外部测试线缆，完成通电状态下的动态性能监测。

　　从设计思路上看，这款吊舱在开发阶段优先考虑了振动测试过程中的结构刚度需求，所有围板与安装板的连接位置均设置了加强翻边，避免夹具自身在测试频段内产生共振，干扰最终的测试结果。整体结构的棱角位置均做了倒角处理，既可以消除装配过程中的锐边安全隐患，也能减少应力集中，提升结构在长期交变载荷下的疲劳寿命。舱体内部的容纳空间经过尺寸优化，可同时容纳两个标准尺寸的小型受试部件，在单次振动测试流程中完成双工位的同步测试，有效提升批量测试环节的试验效率。

　　安装边界方面，底部安装板的孔位间距严格匹配主流振动台的T型槽间距，安装时可通过标准T型螺栓完成快速固定，安装板的平面度经过精加工处理，保证与振动台台面的贴合度，避免安装间隙带来的测试误差。舱体整体的重心经过配平设计，装配完成后整体重心落在安装板的中心轴线上，避免振动测试过程中产生额外的偏载力矩，保护振动台的运动导向机构。围板上的镂空孔位除了减重作用外，也可作为辅助固定点，当测试大尺寸部件时，可通过绑带穿过孔位完成额外绑扎固定，拓展夹具的适配范围。

　　在实际应用场景中，这类吊舱除了用于卫星小型电子部件的振动鉴定试验外，也可用于工业便携检测设备、车载小型电子模块的振动可靠性测试，快拆式的结构设计可大幅缩短不同批次测试件的换型时间，相比传统的整块式夹具，拼接式结构的加工难度更低，后期维护时仅需更换损坏的单块围板即可，无需整体报废，降低了工装的长期使用成本。结构设计过程中对所有连接位置的间隙做了严格控制，避免振动过程中连接位置产生微幅碰撞，影响测试数据的准确性，所有卡扣结构均设置了防松脱限位，保证大加速度振动测试过程中舱体不会意外散开，保障测试过程的设备与人员安全。
