长条形双安装孔塑料结构件三维建模

　　这款长条形塑料结构件在日常工业配套场景中，常作为小型机电设备的内部走线护罩、外置功能模块的安装承载基座使用，比如在小型桌面式工控终端、家用小型净水设备、车载外置附属功能模块的装配环节，这类带双安装定位孔的长条形塑料件，既可以承担内部线束的规整防护作用，避免线束长期晃动与金属锐边摩擦造成绝缘层破损，也能作为小型电路板、传感模块的承载基座，通过两个预设的安装孔位快速完成与主壳体的对位固定，减少装配环节的对位调整工时。

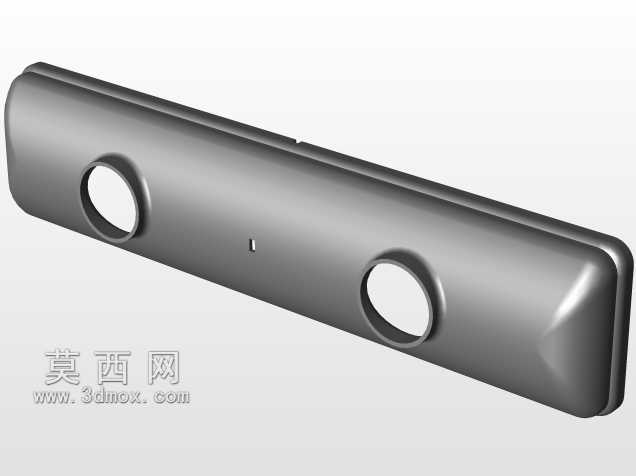

　　从结构设计逻辑来看，整体采用等截面长条形延伸布局，主体截面为带圆角的矩形结构，所有棱边都做了R2以上的圆角过渡，一方面是适配注塑成型的工艺要求，避免尖角位置出现应力集中导致的注塑填充不满、冷却后翘曲变形问题，另一方面也能消除装配过程中锐边划伤操作人员、割破配套线束的风险。两个圆形安装孔沿构件长度方向对称分布，孔位周边做了局部加厚的凸台结构，凸台高度比构件主体平面高出1.5mm，当采用螺丝穿过孔位完成固定时，加厚凸台可以分散螺丝锁紧时的压应力，避免薄壁塑料件在锁紧力作用下出现开裂、凹陷变形，同时凸台的平面度控制在0.1mm以内，能保证安装后构件与贴合面之间无明显缝隙，减少长期使用过程中灰尘、水汽从装配缝隙渗入设备内部的概率。

　　构件的一端做了圆弧收头处理，对应安装场景中靠近设备转角的位置，能完美适配设备内部的圆弧过渡空间，不会与周边其他零部件产生干涉；另一端做了平直的切边处理，可与相邻的同类型结构件做无缝拼接，满足不同长度规格的装配需求。构件主体的侧壁做了0.8mm厚度的均匀壁厚设计，沿长度方向分布有两道平行的加强筋，加强筋高度为壁厚的0.6倍，既可以提升长条形构件整体的抗弯曲形变能力，避免长度方向跨度较大导致的中部下垂变形，也不会因为筋位过厚导致注塑过程中出现缩痕，影响构件的外观平整度。构件上表面中心位置预留了一个直径1mm的细小定位孔，可用于装配时的快速对位，也可作为小型传感探头的伸出孔位，拓展构件的使用场景。

　　从安装边界尺寸来看，构件整体长度为120mm，宽度为28mm，主体高度为12mm，两个安装孔的中心距为80mm，安装孔内径为4.2mm，可适配M4规格的自攻螺丝或者标准机牙螺丝完成固定，安装时需要预留的周边操作空间为：构件两侧各留3mm的间隙用于避让装配工具，构件上方留5mm的空间用于螺丝锁紧操作，圆弧收头端不需要额外预留避让空间，可直接贴合设备内壁的圆弧面安装。在实际选型适配时，需要注意该塑料件的材质为通用ABS工程塑料，适用的工作环境温度范围为-20℃到60℃，不适合在长期接触强酸强碱、持续高温的工况下使用，如果需要在户外暴露场景使用，需要在建模阶段调整材质参数，替换为添加抗UV助剂的改性ABS材质，同时在表面做磨砂纹理处理，提升耐老化性能。

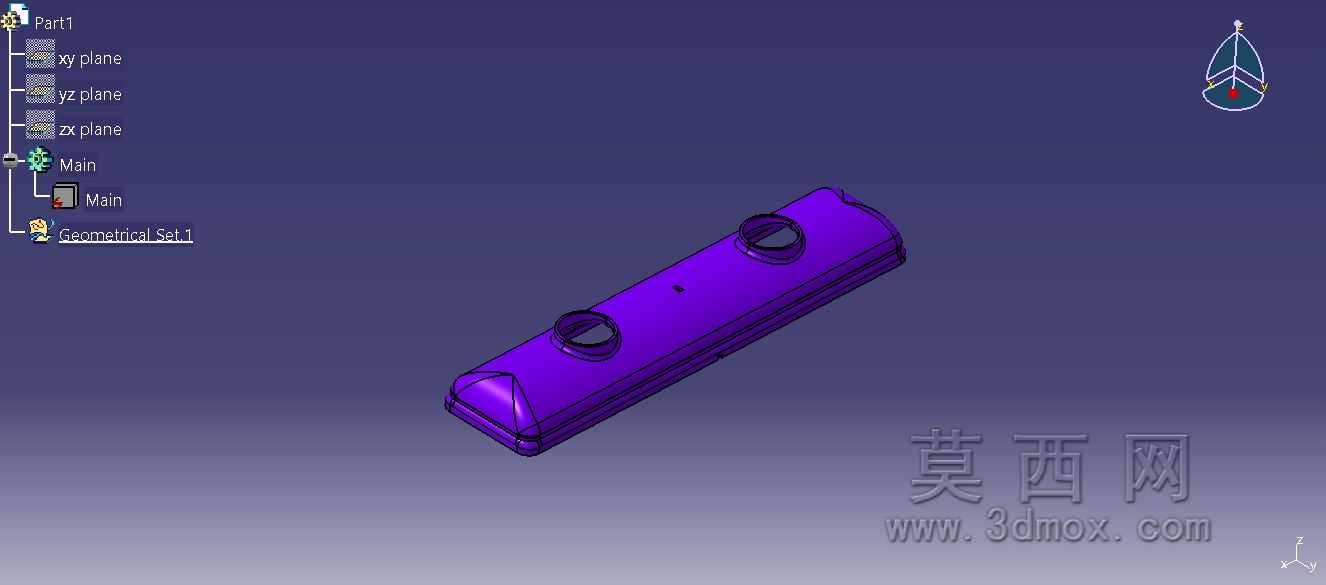

　　建模过程中，优先采用凸台拉伸完成主体轮廓的构建，再通过抽壳命令生成均匀的薄壁结构，之后单独拉伸安装孔位的加厚凸台，切除安装孔与定位孔，最后对所有棱边做统一的圆角过渡处理，建模全程需要保证壁厚的均匀性，避免出现壁厚突变的位置，减少后续模具开模时的工艺调整难度，两个安装孔的同轴度、凸台平面的平面度需要在建模阶段通过几何约束做好控制，避免后续生产出的零件出现安装对位不准的问题。
