弯管式塑料握持操作手柄结构设计

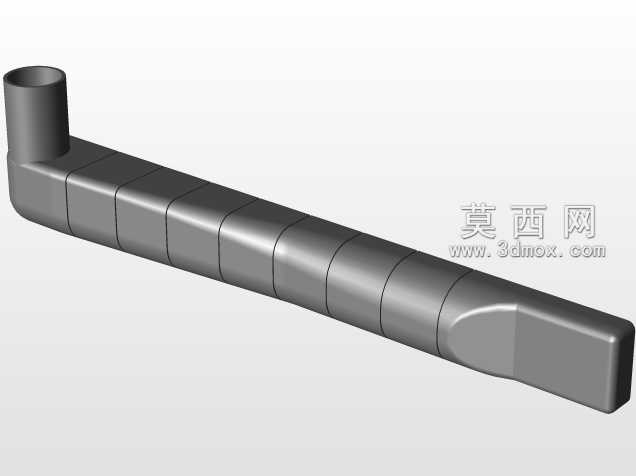

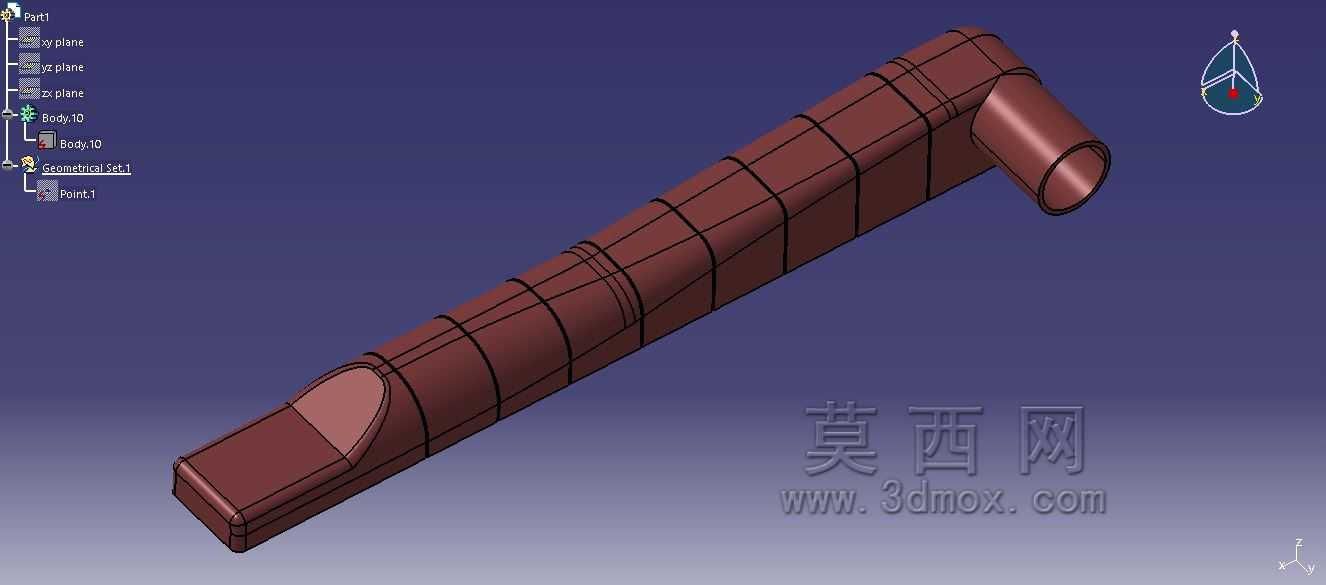

　　这类弯管式塑料握持件，在手动操作类工具、小型设备操纵端、民用器具手持部位都有广泛应用，核心作用是为操作人员提供符合人体工学的握持受力点，同时通过端部的管状结构实现与操纵杆、传动杆件的可靠连接，将人手的扳动、按压、转动作用力传递到设备执行端。从结构设计逻辑来看，整体采用长条形握持段加垂直弯转连接段的布局，握持段表面做了分段式的环形凹槽设计，并非单纯的外观装饰，实际作用是增加握持时的接触面摩擦力，避免操作人员手上沾有油污、汗液时出现打滑脱手的情况，同时分段凹槽也能在注塑成型过程中改善塑料熔体的流动填充路径，减少长条形塑件的成型内应力，降低后期使用中出现翘曲变形的概率。握持段的末端做了斜切式的封端结构，贴合人手握持时掌心末端的贴合弧度，

　　长时间操作时不会因为棱边硌手造成操作疲劳，连接段采用空心圆管结构，一方面可以大幅降低零件整体重量，减少手持操作的负载，另一方面空心内腔可以直接套接在对应直径的金属操纵杆上，通过侧壁顶丝或者粘接的方式完成固定，不需要额外设计复杂的连接卡扣，装配工序更简单，也能适配不同长度的操纵杆件安装需求。在安装边界的考量上，这类零件的握持段长度需要匹配成年人手掌的平均握持宽度，整体截面尺寸控制在单手握持可完全包覆的范围，弯转角度采用90度垂直布局，既可以保证操作时的施力方向与杆件运动方向同轴，也能避免握持时手部与设备安装面发生干涉，连接段的管体内径需要与配套操纵杆的外径保持小间隙配合，公差控制在注塑件可实现的精度范围内，

　　不需要二次机加工就能完成装配。设计过程中需要重点关注壁厚的均匀性，整个零件的主体壁厚保持一致，避免出现局部壁厚过大导致的注塑缩痕、气泡缺陷，握持段表面的凹槽深度不能过深，否则会造成局部结构强度不足，受力时出现断裂风险，同时所有的棱边位置都做了圆角过渡，既可以避免注塑时的应力集中，也能消除锐边对操作人员的划伤隐患。这类塑料握持件通常采用改性PP或者ABS材料注塑成型，材料本身具备足够的结构强度和抗冲击性能，同时塑料材质的导热性远低于金属，在低温或者高温环境下操作时，不会出现握持触感过冷或者过热的问题，表面不需要额外做包胶处理就能满足基本的握持舒适度要求，相比金属材质的手柄，加工成本更低，自重更轻，也具备更好的绝缘性能，

　　在一些带低压电的小型设备上使用时，还能起到额外的绝缘防护作用。在实际选型匹配时，需要重点确认连接段的管体内径与安装杆的直径匹配度，同时核算握持段的长度是否符合对应操作场景的施力需求，对于需要较大扳动力的场景，可以适当增加握持段的壁厚或者选用强度更高的增强塑料材质，对于轻载操作场景，可以适当减小壁厚来降低材料成本。整个结构没有设计多余的复杂特征，所有结构都服务于握持舒适、连接可靠、成型方便三个核心设计目标，没有冗余的装饰性结构，非常适合大批量注塑生产，在手动工具、小型医疗器械、民用五金器具、小型设备操纵机构上都能适配使用。
