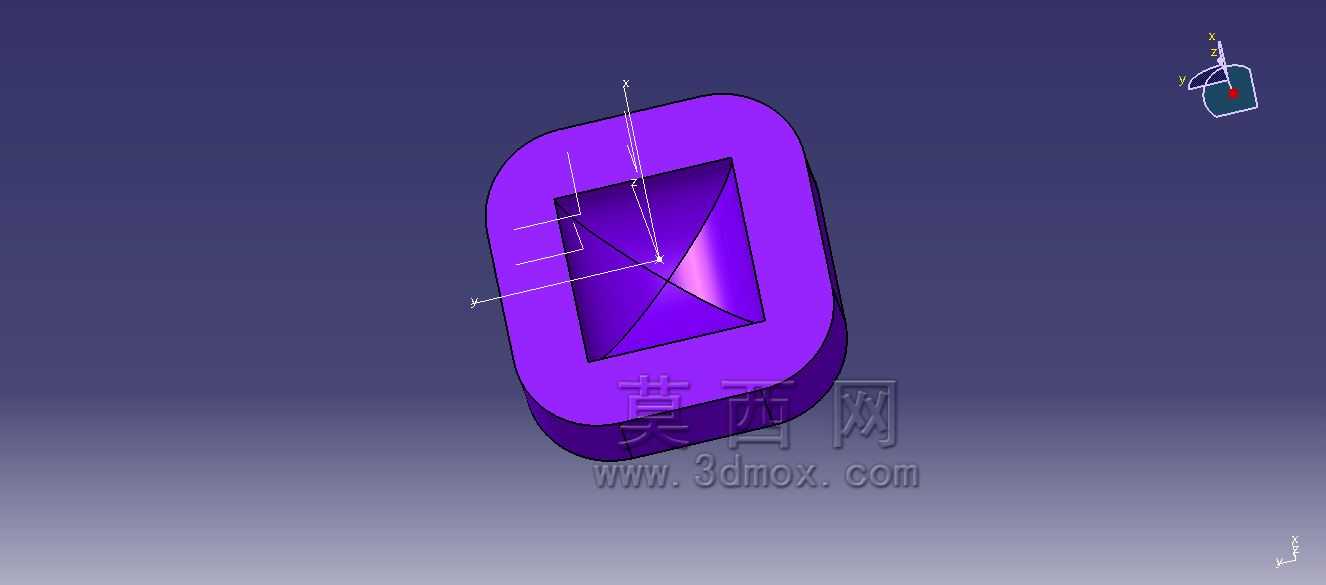

注塑模具用带圆角矩形空腔型芯结构

　　在注塑模具的成型系统里，型芯是直接决定塑件内表面轮廓精度的核心零件，这款带圆角矩形空腔的型芯，主要适配小型盒状、壳类塑件的注塑生产场景，常见于消费电子外壳封装、小型收纳盒、日化包装内托这类产品的模具设计中。从实际生产的工况来看，这类型芯长期处于高温高压的熔体冲刷环境，合模时需要承受较大的锁模压应力，开模顶出阶段还要和塑件产生相对摩擦，因此结构设计上首先考虑了应力分散的需求，整体外轮廓采用大圆角过渡的矩形结构，避免直角位置在反复冷热循环、交变应力作用下出现应力开裂，延长模具零件的使用寿命。

　　这款型芯的核心成型区域为内凹的锥面空腔结构，空腔侧壁设计了1°到1.5°的脱模斜度，这个角度是经过实际生产验证的取值，既不会因为斜度过大导致塑件壁厚偏差超差，也能避免斜度过小造成脱模时塑件内壁拉伤，保证批量生产时的外观良率。空腔底部采用金字塔形的锥面汇聚结构，这种设计一方面可以在熔体填充时减少料流的滞留死角，让熔体从浇口进入型腔后能顺着锥面均匀铺展，降低填充末端的困气风险，另一方面也能在塑件冷却收缩时，让型芯对塑件的包紧力分布更均匀，避免顶出时塑件出现局部变形、顶白等缺陷。

　　从安装边界来看，这款型芯的外围直身段采用h7的公差配合，和模具模板的镶件安装孔实现精准定位，安装时直身段的贴合长度不小于型芯总高度的三分之一，保证注塑过程中不会因为熔体压力出现偏移、飞边。型芯的上端面和分型面齐平，配合时预留0.02mm的研配余量，方便模具组立阶段的钳工配模，避免分型面出现溢料。型芯的底部设计有标准的螺丝过孔和定位销孔，和模架的垫板实现刚性连接，同时在型芯内部预留了冷却水道的安装空间，可根据实际生产的材料特性，接入恒温冷却水，控制型芯的工作温度在PP、ABS、PC等常用注塑材料的适宜模温区间，减少塑件的成型周期，降低冷却不均导致的翘曲变形量。

　　在实际模具设计选型时，这类整体式空腔型芯相比镶拼式结构，减少了拼接缝带来的塑件外观夹线问题，适合对外观面要求较高的透明件、高光面塑件生产，同时整体结构的刚性更好，在成型加玻纤的改性工程塑料时，也能更好地抵抗玻纤对成型面的冲刷磨损，减少维护频次。设计过程中需要注意，型芯的成型面粗糙度要达到Ra0.8以下，抛光时顺着脱模方向处理，进一步降低脱模阻力，同时在型芯的边角位置都做了R0.5以上的圆角过渡，避免热处理时出现应力集中导致的开裂，也能减少塑件对应位置的应力集中，提升塑件本身的结构强度。

　　这类型芯在实际使用时，需要配合对应的型腔部分完成合模动作，熔体通过浇口套进入型腔后，包裹住型芯的成型区域，冷却固化后开模，顶出机构作用在塑件的端面，顺着脱模斜度将塑件从型芯上平稳顶出，整个过程中型芯的尺寸精度直接决定了塑件的内形尺寸公差，因此加工时通常采用高速铣削完成粗加工，再通过电火花成型处理精细的锥面结构，最后经过抛光、表面氮化处理提升表面硬度，保证批量生产过程中的尺寸稳定性，一般这类型芯的成型尺寸公差控制在±0.02mm以内，可满足IT7级精度的塑件生产需求。
