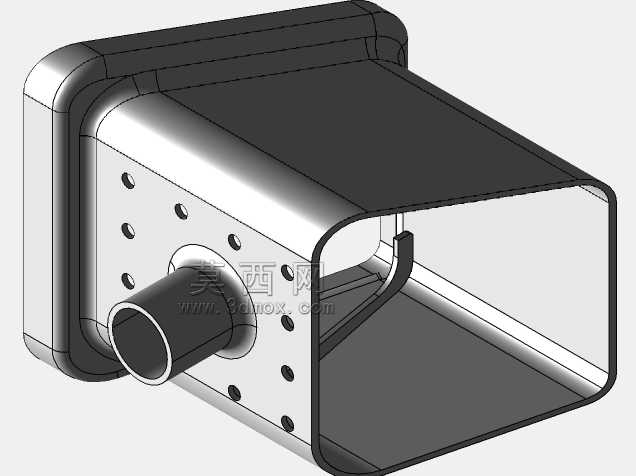

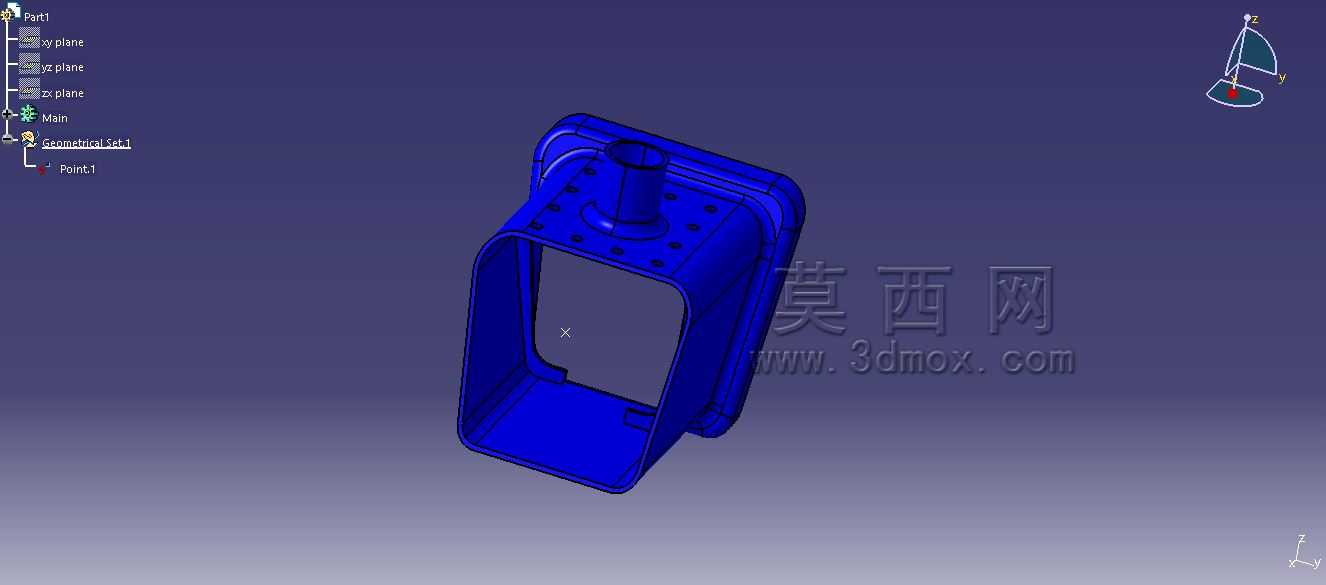

带安装接口的中空蓝色塑料壳体结构

　　这类带顶部管状接口的中空塑料壳体，多应用在小型便携检测设备、手持工业终端或者户外小型传感装置的外部防护结构上，日常作业中既承担内部电路板、传感组件的物理防护作用，隔绝外界粉尘、泼溅液体对核心元器件的侵蚀，也通过预设的安装点位实现内部组件的定位固定，避免设备移动、震动过程中元器件移位引发的接触不良问题。从结构设计逻辑来看，整体采用一端开口的框型中空布局，开口端主要用于内部组件的装配放入，后续可通过卡扣或者超声焊接的方式配合端盖实现封闭，省去了额外螺丝固定的工序，适配批量注塑生产的效率要求。壳体侧壁做了等厚的加强筋布局，沿着侧壁边缘均匀排布的细小凸点结构，是注塑过程中预留的熔接痕避让点位，同时也能在壳体堆叠运输时减少接触面的摩擦刮花，

　　避免外观面出现划痕影响成品观感。顶部伸出的管状接口并非随意设置，其内径尺寸匹配常规的穿线护套规格，内部线缆可从该接口穿出连接外部传感探头或者供电线路，接口根部做了圆角过渡处理，避免应力集中导致长期使用后接口根部出现开裂问题，接口外壁预留的环形凹槽可配合橡胶密封圈实现穿线部位的IP防护，满足户外或者潮湿作业场景的使用需求。从安装边界来看，壳体整体外轮廓的长宽尺寸控制在手持握持的舒适范围内，侧壁厚度均匀保持在2mm左右，既保证了壳体整体的结构强度，不会因为轻微跌落出现碎裂，也不会因为壁厚过大导致注塑过程中出现缩痕、翘曲等成型缺陷。壳体内部的中空腔体做了分区设计，靠近顶部接口的位置设置有两个细小的定位柱，可直接固定PCB板的安装孔位，

　　腔体底部的平面区域可用于放置电池组件或者较重的传感模块，让整体设备的重心靠近手持端，降低长时间握持的疲劳感。侧壁靠近开口端的位置设置有一圈内凹的卡槽，装配时端盖的凸边可直接卡入卡槽内，配合防水胶圈即可实现壳体的密封，不需要额外设计螺丝柱，既减少了模具的复杂程度，也降低了后续装配的工时消耗。在实际选型适配过程中，这类壳体可直接作为通用防护外壳使用，设计人员只需要根据内部组件的布局调整内部定位柱的位置即可，不需要重新开发整套外壳模具，能够大幅缩短小型工业手持设备的开发周期，降低前期开模的成本投入。壳体外侧的光滑面可直接用于丝印设备标识、操作按键提示，不需要额外做表面处理，注塑成型后即可直接进入装配工序，

　　适配中小批量设备的快速生产交付需求。需要注意的是，这类壳体采用注塑工艺生产时，顶部管状接口的位置需要设置单独的抽芯结构，模具设计时要提前核算抽芯行程，避免脱模时拉伤接口内壁，同时浇口位置设置在壳体底部的非外观面，避免浇口痕迹留在外侧影响外观质量。
