冲压成型凹凸字符钢板标识铭牌结构

　　日常在工业生产现场巡检时，总能在各类机台、电控柜体、工艺管廊、特种设备本体上看到这类钢板材质的标识铭牌，它不像纸质标签容易被油污腐蚀脱落，也不像塑料标牌在高温、户外暴晒环境下快速老化脆裂，是工业场景里承载设备核心标识信息的基础结构件。从结构设计逻辑来看，这类钢板铭牌多选用冷轧低碳钢板作为基材，厚度通常根据安装场景的抗冲击需求在0.8mm到2mm区间选取，过薄的板材在冲压字符时容易产生整体翘曲变形，安装后无法与安装基面贴合，过厚则会增加不必要的材料成本，同时加大冲压字符的成型压力，导致模具损耗加快。铭牌的外形轮廓多做圆角处理，避免锐边在安装、后期运维过程中划伤操作人员，四个边角预留的安装孔位会根据常用的自攻螺钉、

　　抽芯铆钉规格做适配设计，孔位边缘会做去毛刺处理，防止安装时应力集中导致板材开裂。字符部分采用一体冲压成型的凹凸结构，凸起字符高度通常控制在0.3mm到0.8mm之间，这个高度区间既能保证字符的触感辨识度，即便表面积攒油污、灰尘，运维人员通过手指触摸也能快速识别标识内容，又不会因为凸起过高导致字符在运输、安装过程中被磕碰变形。凹陷式字符则会在后期做填漆处理，漆面嵌入凹陷槽内，不会因为日常擦拭、剐蹭导致字符模糊脱落，相比丝印、喷绘的标识，这种冲压结构的字符耐磨损性能提升数倍，能适配设备全生命周期的标识需求。从安装边界来看，这类铭牌的安装基面需要保证平面度公差在0.5mm以内，若基面存在明显的焊接凸起、板材变形，强行安装会导致铭牌弯折，

　　长期使用中容易在应力集中位置产生锈蚀断裂。安装时通常会在铭牌与设备基面之间预留0.1mm左右的耐候密封胶层，既可以填补基面的微小不平整，也能避免雨水、切削液渗入铭牌背面，造成接触面的电化学腐蚀，尤其是在户外露天设备、有切削液喷淋的加工设备上，这个密封层的作用格外关键。在不同的应用场景下，铭牌的细节设计也会做针对性调整：用在有防爆要求的化工车间设备上时，铭牌表面会做防静电喷塑处理，避免静电积聚产生放电隐患；用在户外沿海区域的设备上时，钢板基材会先做镀锌钝化处理，再喷涂耐紫外线的户外聚酯粉末涂层，抵御盐雾腐蚀；用在高温烘道、热处理设备周边的铭牌，则会选用耐高温的涂层材料，避免长期高温下涂层脱落、字符变色。从建模逻辑来看，

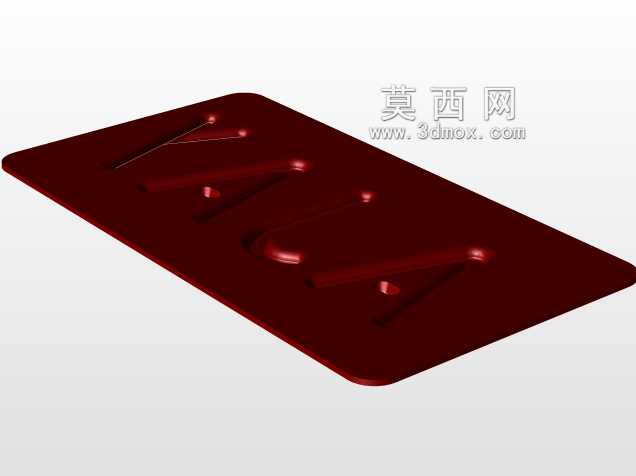

　　构建这类钢板铭牌的三维模型时，首先要确定整体的外形轮廓与安装孔位的位置尺寸，保证孔位与设备预留的安装点位完全匹配，避免后期安装时出现孔位错位。字符成型部分需要注意冲压工艺的拔模角度，凸起字符的侧壁通常会做1到2度的拔模斜度，符合冲压模具的脱模要求，字符与底板的衔接位置会做微小的圆角过渡，避免冲压时应力集中导致板材开裂。模型构建过程中还要考虑板材成型后的回弹特性，冲压字符位置的板材会产生微小的内应力，建模时需要提前预留回弹补偿量，保证实际冲压成型后铭牌的整体平面度符合安装要求。很多刚入行的结构设计人员在做这类标识件设计时，容易忽略字符的笔画宽度与板材厚度的匹配关系，若字符笔画过窄，冲压时容易出现字符成型不饱满、笔画断裂的问题，通常字符的最小笔画宽度要大于等于板材厚度的0.8倍，才能保证冲压成型的良率。另外，铭牌的边缘折弯结构（如果有折边设计的话）需要控制折弯内R角，通常内R角取板材厚度的1到1.5倍，避免折弯处出现裂纹。这类钢板铭牌看似是设备上的微小零部件，却承担着设备参数标识、安全警示、资产编号管理的核心作用，在设备全生命周期管理、特种作业安全检查、设备运维溯源等环节都不可或缺，设计时需要结合具体的使用场景，从材料选型、结构尺寸、工艺适配、安装方式多个维度做考量，才能保证其在复杂工业环境下长期稳定发挥作用。
