小型三爪卡盘配套防护爪套结构设计

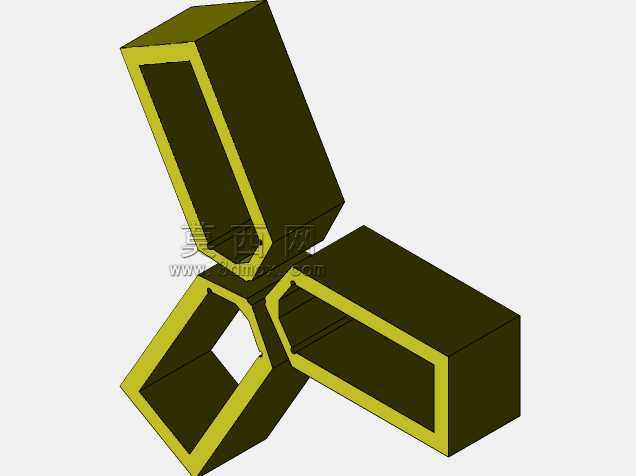

　　在精密零件车削、磨削加工场景中，三爪卡盘作为车床、磨床等机加工设备的核心装夹部件，其夹持接触面的防护设计直接影响工件装夹精度与表面质量，本次设计的爪套正是配套小型三爪卡盘使用的接触防护构件。日常加工薄壁类、软质金属类、已完成表面精加工的精密零部件时，标准三爪卡盘的硬爪直接接触工件表面，极易在工件外圆留下压痕、夹伤，甚至因夹持应力集中导致薄壁件变形，而这套爪套通过在卡爪与工件之间增加适配的接触层，从接触端解决硬爪装夹的损伤问题。从结构设计逻辑来看，该爪套采用分体式三件对称布局，完全匹配三爪卡盘120°均分的卡爪分布角度，每个爪套的内腔结构完全适配标准小型三爪卡盘的硬爪外形，安装时可直接套接在原有卡爪上，无需对卡盘本体进行任何改造，

　　也不需要额外的紧固件，依靠卡爪撑开后的张紧力即可实现爪套与卡爪的可靠固定，拆装过程仅需数秒，不会增加一线操作人员的换型辅助时间。爪套的夹持工作面做了适配圆弧面的过渡设计，接触区域的壁厚经过反复校核，既保证足够的结构刚性，在夹持力作用下不会发生形变导致装夹偏心，又能通过接触面的均匀受力分散夹持应力，避免局部应力过大造成的工件变形。从安装边界尺寸来看，该爪套完全适配卡盘直径100mm及以下规格的小型三爪卡盘，套接后不会超出卡盘的最大外径轮廓，不会在卡盘旋转过程中与刀架、尾座等周边部件发生运动干涉，爪套的轴向伸出长度控制在卡爪原有行程范围内，不会影响卡盘原有的最大、最小装夹直径范围，保证原有卡盘的装夹行程不被压缩。在实际应用场景中，

　　这类爪套除了用于常规精密轴类、套类零件的装夹防护，还可用于小批量试制阶段的异形零件装夹，通过更换不同接触面形状的爪套，无需重新制作整套软爪，就能快速适配不同外形工件的装夹需求，大幅降低小批量多品种加工的工装成本。不同于传统焊接式、螺栓固定式的卡爪防护结构，这套爪套的套接式设计不存在紧固件松动飞出的安全隐患，在卡盘高速旋转工况下的可靠性更高，三个爪套的单件重量差控制在极小范围内，安装后不会破坏卡盘原有的动平衡精度，不会因为附加工装导致卡盘旋转时出现振动，进而影响加工表面的粗糙度。设计过程中针对爪套的边角位置做了全倒角处理，没有尖锐的棱角，避免操作人员安装、拆卸过程中被划伤，同时爪套的非接触面做了减重结构设计，

　　在保证结构强度的前提下尽可能降低自身重量，减少卡盘旋转时的附加负载。从功能特性上看，该爪套可根据加工工件的材质特性选择不同的制作材料，装夹铝、铜等软质金属时可采用铜质基材的爪套，装夹已完成表面氧化、喷涂的工件时可采用尼龙、聚氨酯等非金属基材的爪套，装夹毛坯件时可采用淬火钢材质的爪套保护原有卡爪的夹持面，减少硬爪的磨损，延长卡盘硬爪的使用寿命。在实际加工验证中，配套该爪套装夹壁厚1mm的铝合金薄壁套筒时，在保证夹持扭矩满足车削加工要求的前提下，工件装夹后的圆度误差可控制在0.01mm以内，工件表面无任何夹伤压痕，完全满足精密零件的加工质量要求。同时该爪套的维护成本极低，当夹持工作面出现磨损后，可直接将爪套从卡爪上拆下，对工作面进行修磨后即可重复使用，修磨过程不需要拆卸卡盘，也不需要对卡盘卡爪重新进行镗削找正，大幅减少了工装维护的时间成本。对于教学实训场景中的小型车床，这类爪套还能起到保护卡盘卡爪的作用，避免学员操作不当导致卡爪夹持面磕碰损伤，降低实训设备的维护成本。在工装夹具的配套体系中，这类小型爪套属于快换式的卡盘附件，不需要对原有设备做任何改造即可快速投入使用，适配性极强，可覆盖绝大多数小型台式车床、小型外圆磨床、仪表车床的三爪卡盘装夹防护需求。
