砌体板配套绝缘连接销结构设计

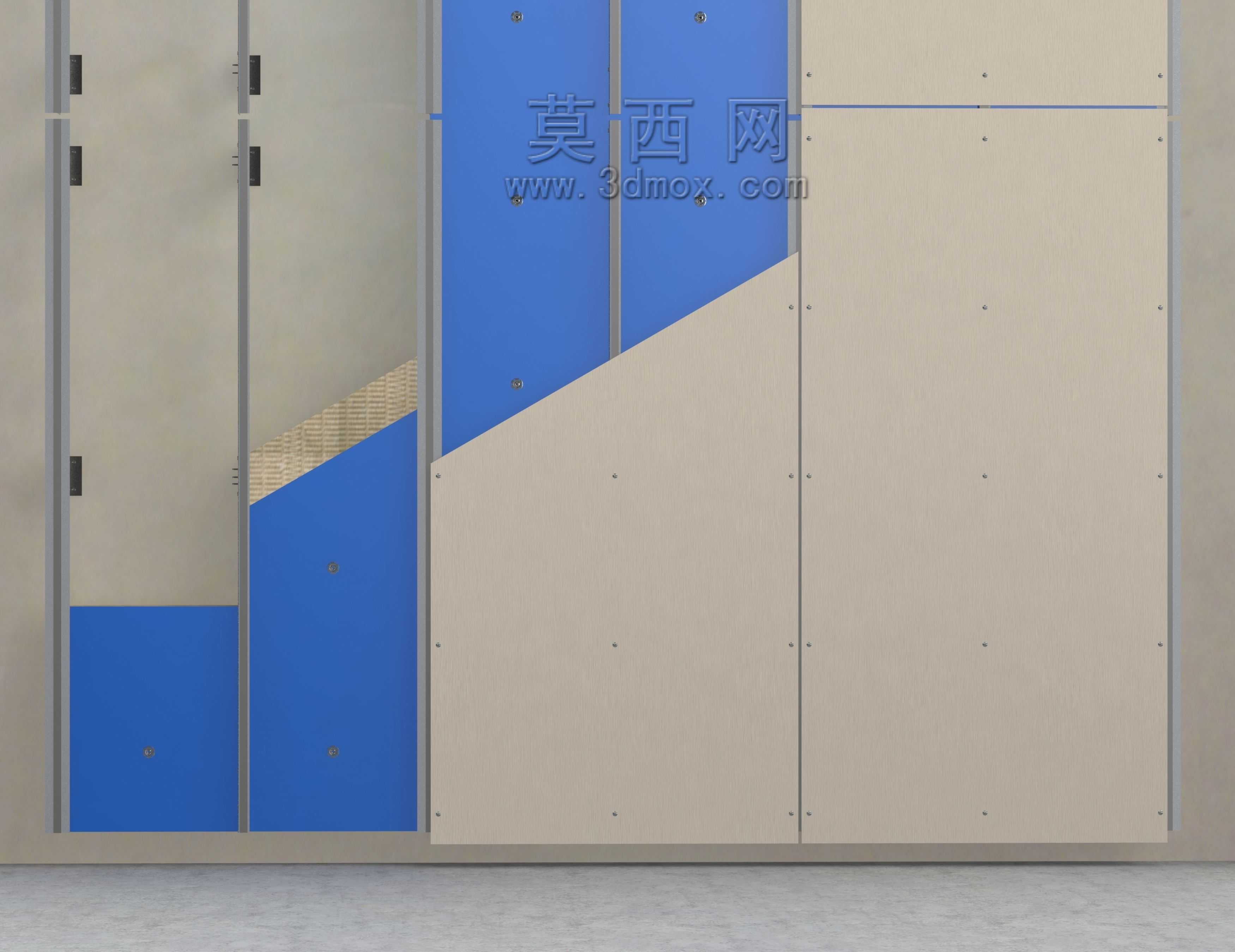

　　在配电柜体、工业砌筑式绝缘隔断、高压设备旁的砌体防护结构施工中，绝缘销是承担砌体板定位、连接同时阻断杂散电流传导的核心小尺寸零件，这类零件看似结构简单，却直接影响砌体防护结构的结构稳定性与电气绝缘可靠性，一旦出现绝缘失效或者连接松脱，轻则导致砌体板拼接错位、密封性能下降，重则引发电流沿结构件传导，带来设备漏电、人员触电的安全隐患。

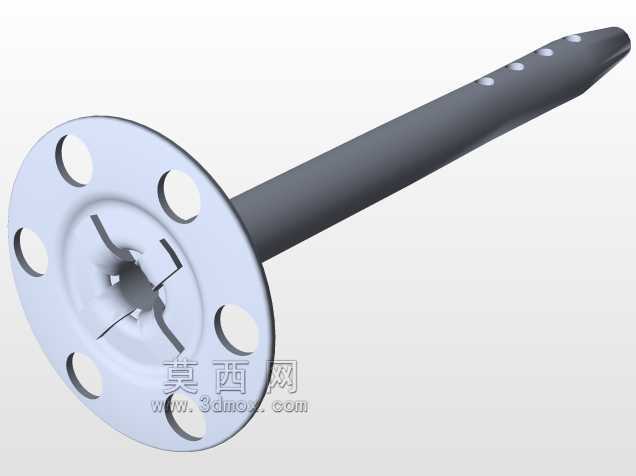

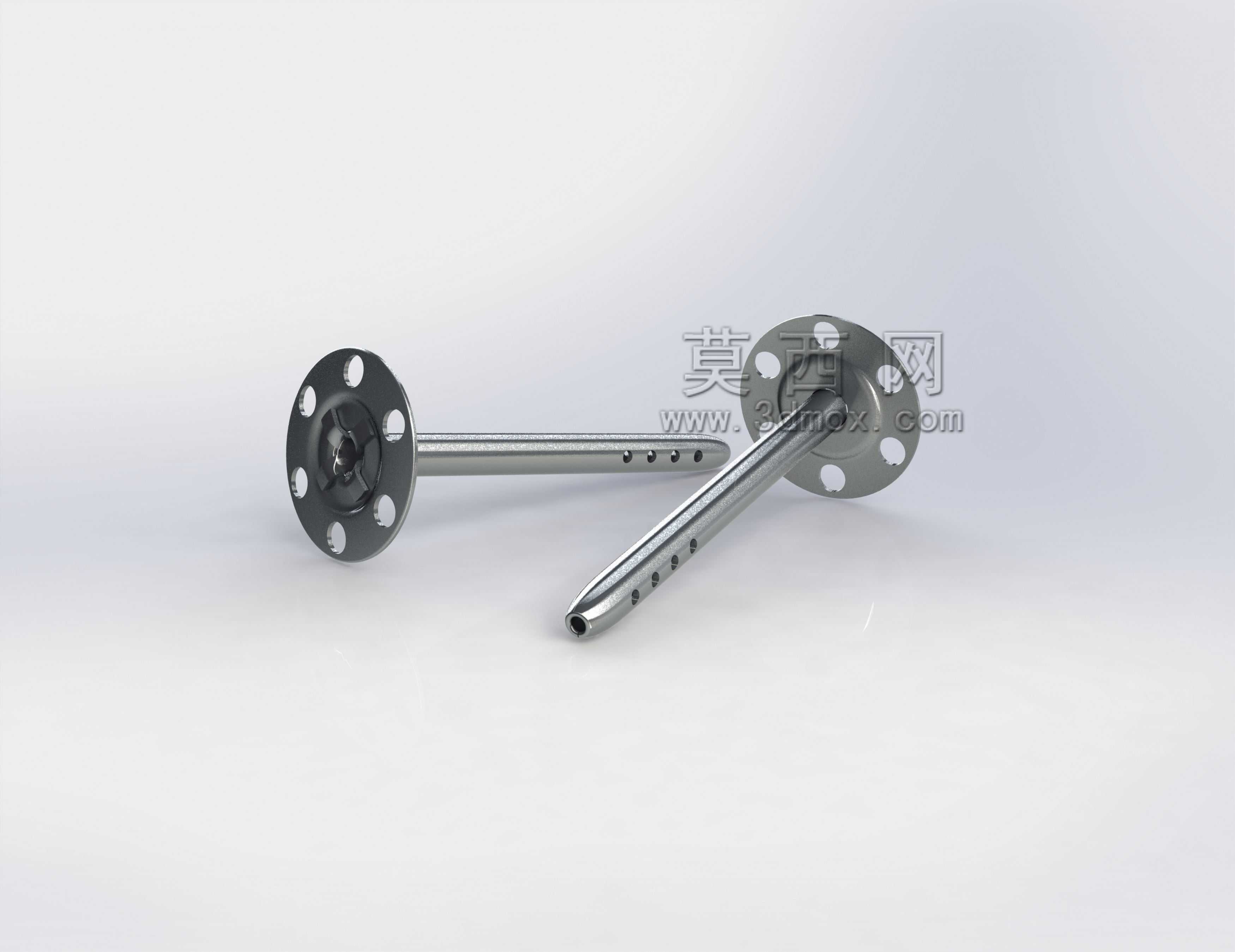

　　这款绝缘销采用带法兰盘的长杆式结构设计，杆身主体为细长圆柱形态，端部做了圆弧收头处理，在现场穿装砌体板预制孔时，圆弧导向头可以避免杆端剐蹭孔壁的绝缘涂层，也能减少穿装过程中的卡滞，即使砌体板预制孔存在小幅的位置度偏差，也能依靠导向头的顺滑过渡顺利完成穿装，不需要现场反复修磨孔位，能有效提升现场装配的效率。杆身靠近法兰盘的位置设置了多组径向小孔，这些小孔并非工艺孔，而是用于穿装防松开口销或者灌注绝缘密封胶，当销体穿入两块砌体板的对接孔后，可通过径向孔穿入绝缘材质的开口销，防止销体在设备长期运行的振动环境下出现轴向窜动，也可以向孔内注入室温固化的绝缘密封胶，胶液固化后既能填充销与孔壁的装配间隙，提升结构整体的绝缘性能，也能进一步强化销体的连接固定效果，避免长期使用后出现松动移位。

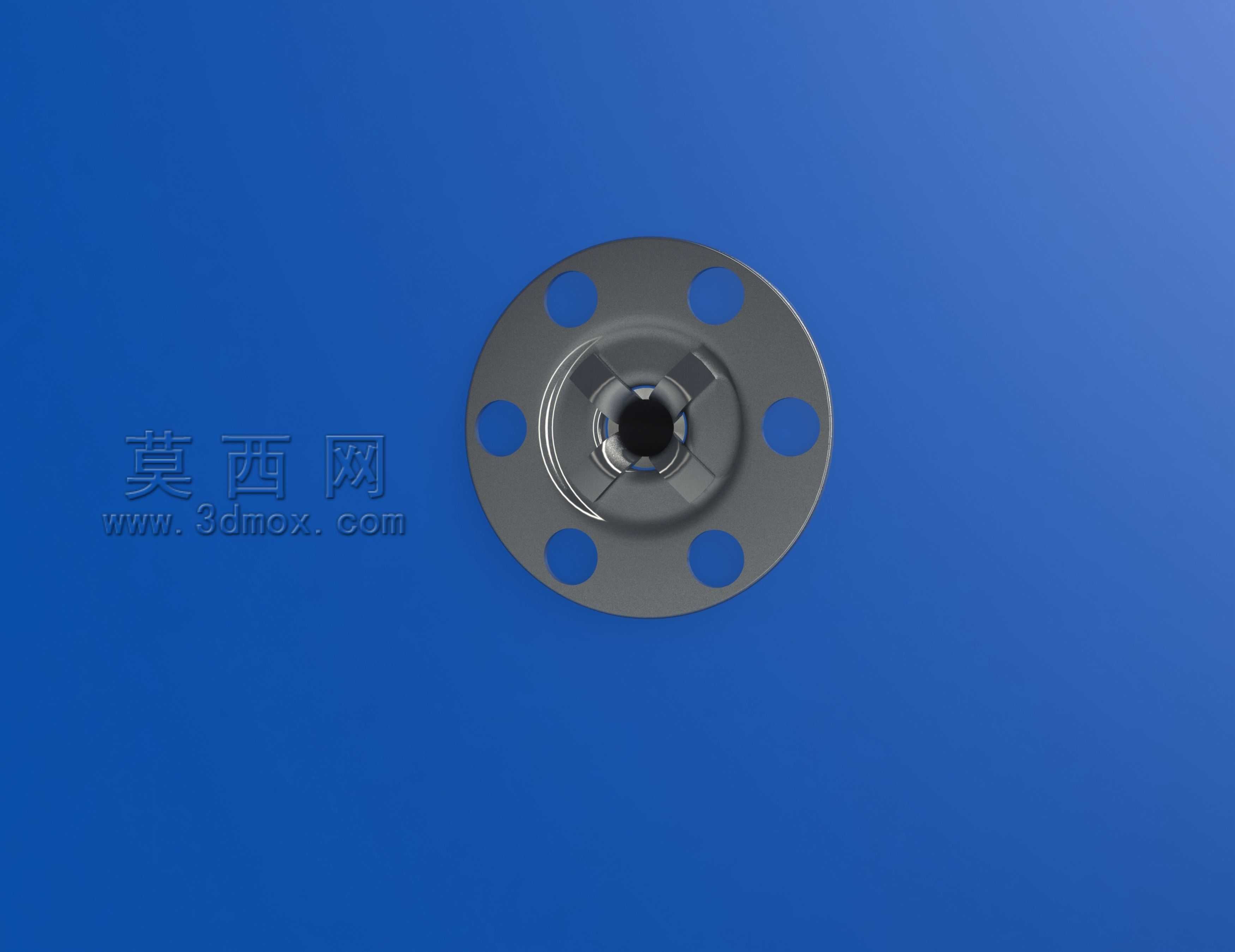

　　端部的法兰盘为圆形薄盘结构，盘面上均匀分布了六个沉头安装孔，安装时法兰盘的端面完全贴合砌体板的外侧表面，沉头孔可以让配套的固定螺钉头部完全沉入盘内，不会出现突出的棱角，既可以避免安装后突出的螺钉头剐蹭后续布线的线缆绝缘层，也能让砌体板外侧的防护盖板完全贴合安装，不会因为局部凸起出现密封缝隙。法兰盘与杆身采用一体化成型结构，衔接位置做了大圆角过渡处理，避免直角衔接带来的应力集中问题，在承受砌体板的横向剪切力时，应力可以沿圆角平滑分散，不会在杆与法兰的衔接位置出现应力断裂的问题，提升零件的长期承载可靠性。

　　从尺寸边界来看，这款销提供两种常用杆径规格，分别为40mm与50mm，适配不同厚度、不同承载要求的砌体板安装场景，杆身长度根据砌体板的拼接厚度做了匹配设计，安装后销体的伸出端不会超出砌体板另一侧的安装平面，避免突出部分影响相邻构件的装配。整个销体的外露表面都做了均匀的绝缘涂层处理，涂层厚度控制在合理区间，既保证足够的绝缘耐压等级，满足高压设备旁砌体结构的绝缘防护要求，也不会因为涂层过厚导致销体与预制孔的配合间隙过小，影响现场装配的顺畅度。

　　在实际选型应用时，需要先核对砌体板预制孔的实际孔径与位置度，确认与销体杆径的配合公差符合设计要求，若预制孔为现场后期钻孔，需要提前清理孔内的混凝土碎屑与浮尘，避免碎屑卡在销与孔壁之间，导致局部绝缘性能下降或者装配不到位。安装过程中禁止使用金属锤直接敲击销体端部，防止破坏端部的绝缘涂层或者导致杆身变形，应采用木质或者橡胶锤均匀敲击法兰盘端面，让销体平稳穿入孔内，待法兰盘完全贴合砌体板表面后，再通过法兰盘上的沉头孔加装固定螺钉，最后根据使用场景选择穿装防松销或者灌注密封胶完成固定。这类绝缘销相比传统的金属连接销，不需要额外加装绝缘套管，一体化的绝缘结构减少了装配环节的零件数量，也避免了绝缘套管移位、破损带来的绝缘失效风险，在工业电气设备周边的砌体防护结构、高压试验室的绝缘隔断砌筑、轨道交通沿线的绝缘砌体构件安装场景中都有广泛的应用。
