幕墙固定用底切锚KUA型咬边锚套件结构

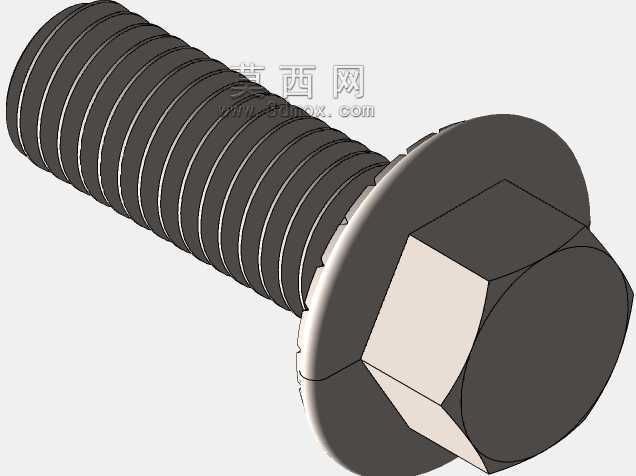

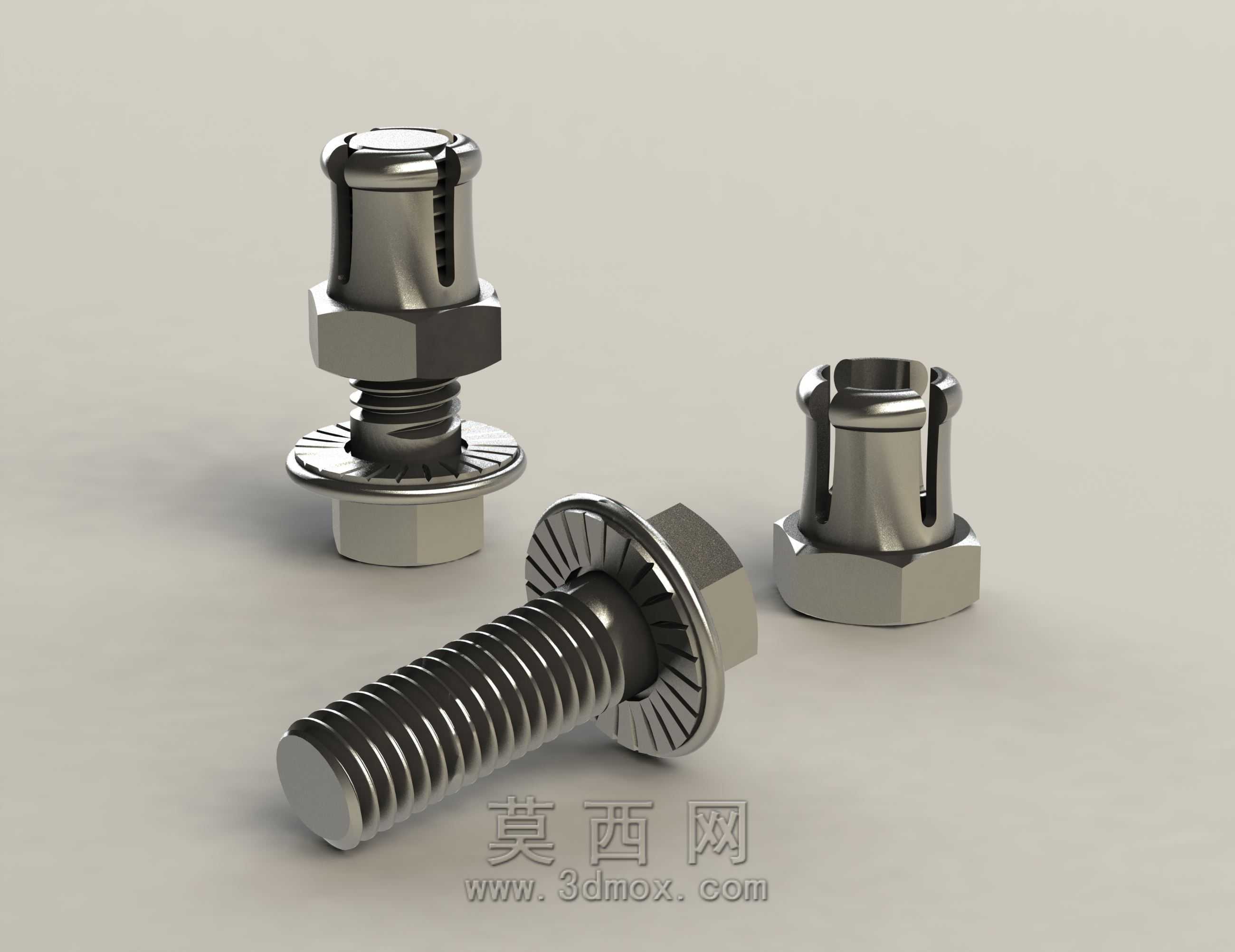

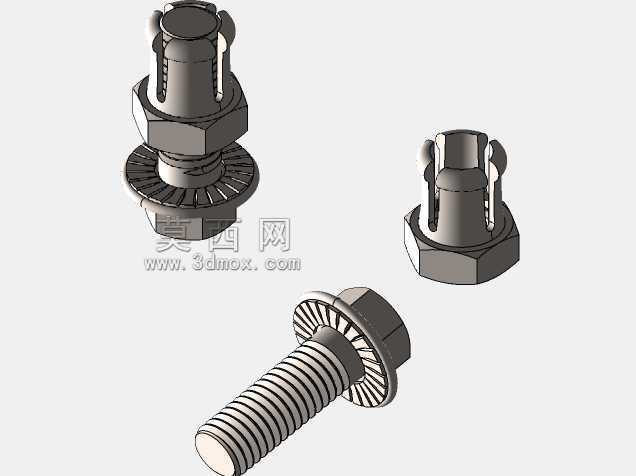

　　在建筑外围护结构的施工环节，幕墙与主体结构的可靠锚固一直是影响幕墙系统抗风载、抗震性能的核心节点，常规的膨胀类锚栓在致密石材、陶瓷薄板这类脆性幕墙基材上施工时，容易出现基材崩边、锚固力离散性大的问题，尤其是开缝式幕墙的干挂节点，锚固件需要长期承受面板自重、温度应力以及风荷载的往复作用，对锚固组件的荷载传递稳定性要求极高。这套KUA型底切锚结构，正是针对这类幕墙锚固场景开发的专用连接件，整套组件以M8六角螺栓作为核心传力零件，配合底切式锚套实现与基材的机械锁合，完全区别于靠摩擦握裹力实现固定的传统锚栓，能在薄型幕墙面板的背部形成均匀的内张支撑，避免应力集中导致的面板开裂。从结构设计逻辑来看，这套锚件采用了咬边式的底切扩张思路，

　　锚套插入基材预先加工的底切孔后，在螺栓拧紧过程中，锚套的扩张段会顺着孔底的扩径区域均匀张开，与孔壁的底切台阶形成完全贴合的机械咬合，荷载传递路径直接从螺栓传递到锚套，再通过咬合面均匀分散到幕墙基材的内部，不会在孔口位置形成应力集中区，这一点对于厚度较薄的陶瓷板、高压层板以及天然石材幕墙来说尤为重要，能大幅降低面板安装后的破损率。在实际安装的边界控制上，这套锚件对钻孔的尺寸精度有明确的适配范围，底切孔的扩径深度、直孔段的孔径公差都经过匹配设计，安装时不需要额外的注胶工序，完全靠机械结构实现锁合，能有效缩短幕墙安装的工序等待时间，同时避免胶体老化带来的锚固失效风险。锚件的外露连接段采用标准六角头结构，能适配常规的干挂挂件、

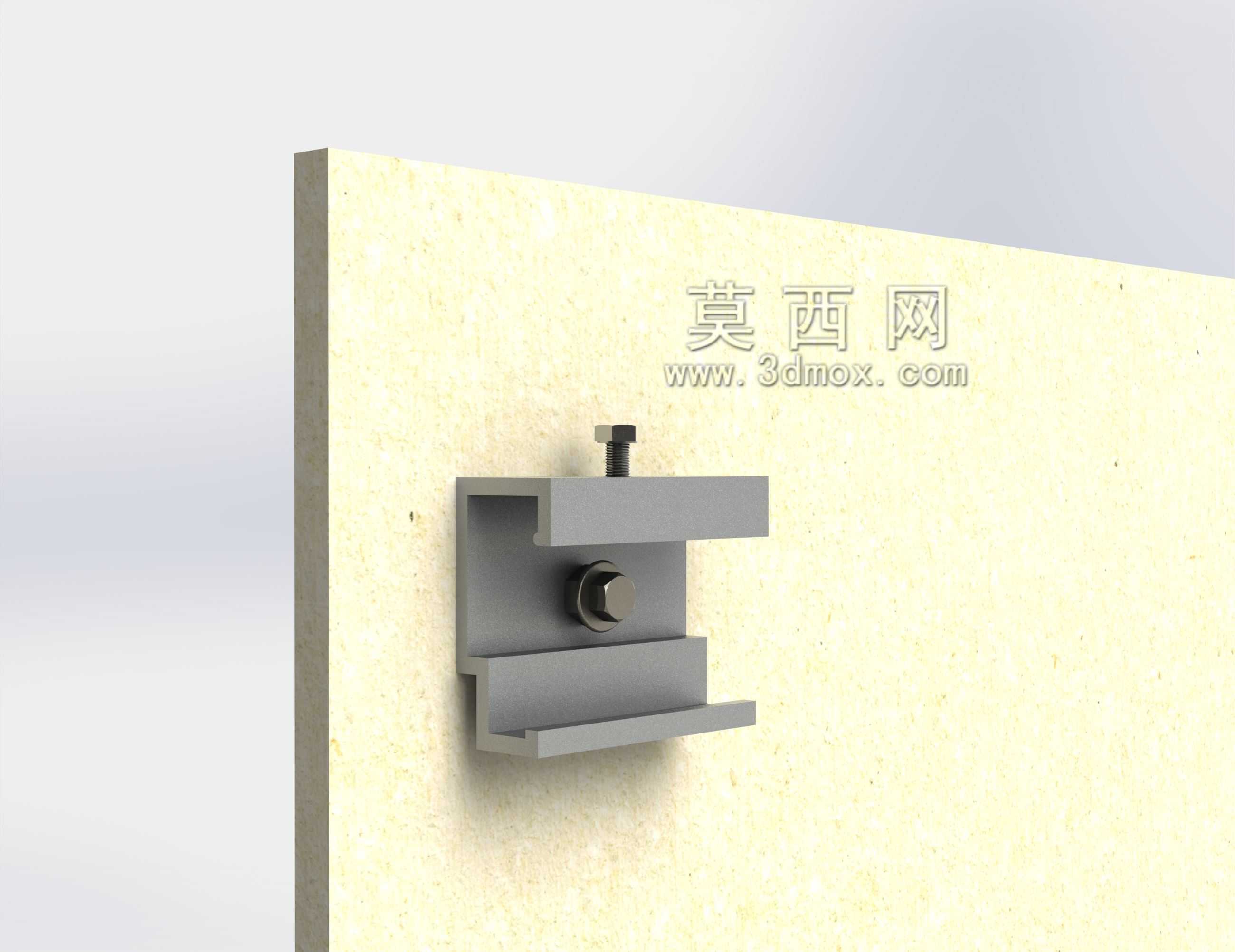

　　龙骨转接件的连接尺寸，不需要额外定制转接零件，在现场施工时可以直接用普通扳手完成拧紧作业，对施工人员的操作门槛要求较低。从安装后的受力特性来看，这套底切锚能同时承受垂直于面板的拉拔荷载以及平行于面板的剪切荷载，在幕墙承受正负风荷载往复作用时，锚套的咬合面不会出现滑移松脱的问题，相比传统的背栓结构，这套KUA型咬边锚套件的扩张段接触面积更大，单位面积的基材承压应力更小，即使在强度稍低的人造石幕墙面板上使用，也能满足大分格幕墙的荷载设计要求。在结构细节处理上，锚套的扩张瓣采用了等强度的切口设计，拧紧过程中各瓣的扩张量保持一致，不会出现单瓣过度扩张导致的基材局部受压破损，螺栓与锚套的配合段设置了防脱的限位结构，

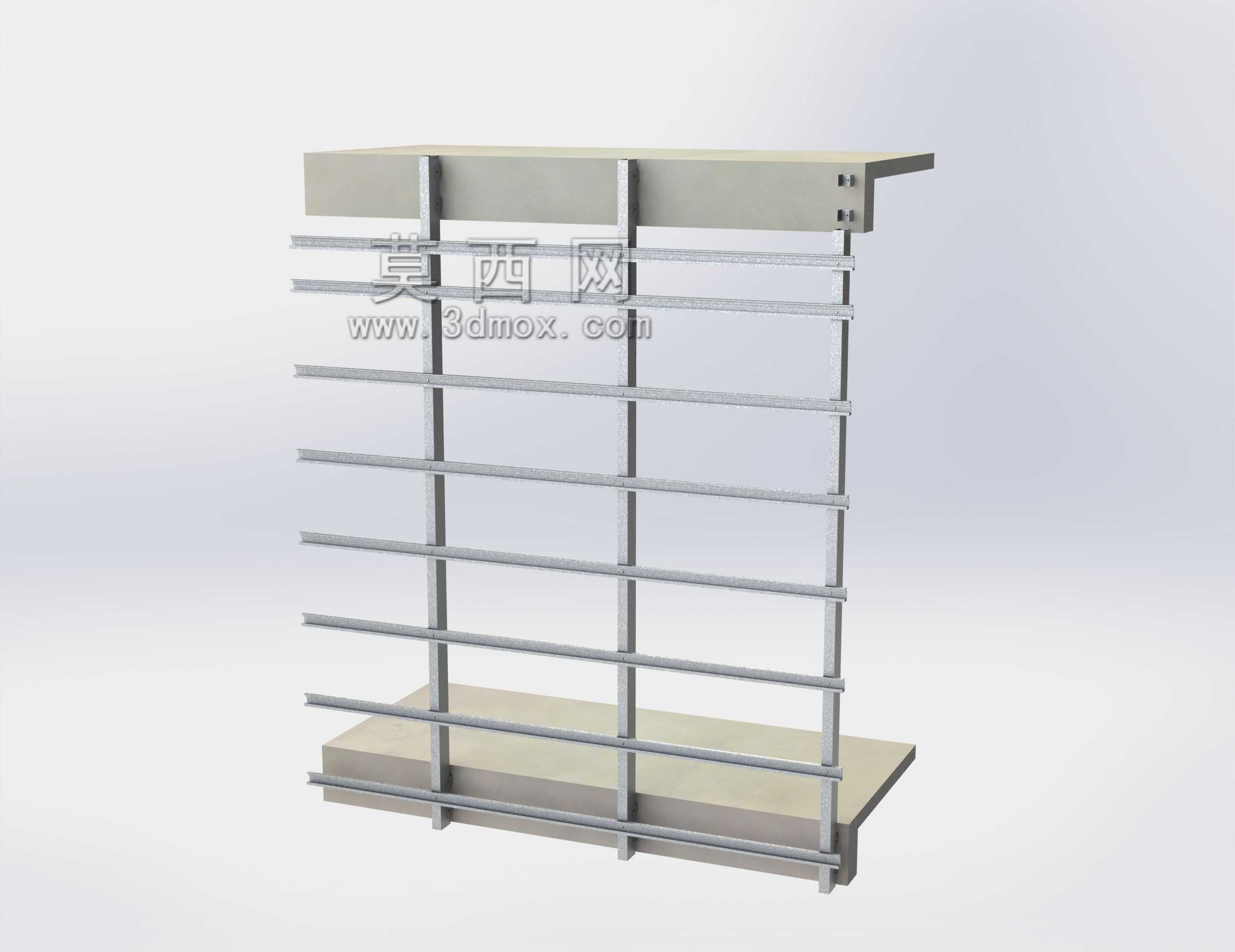

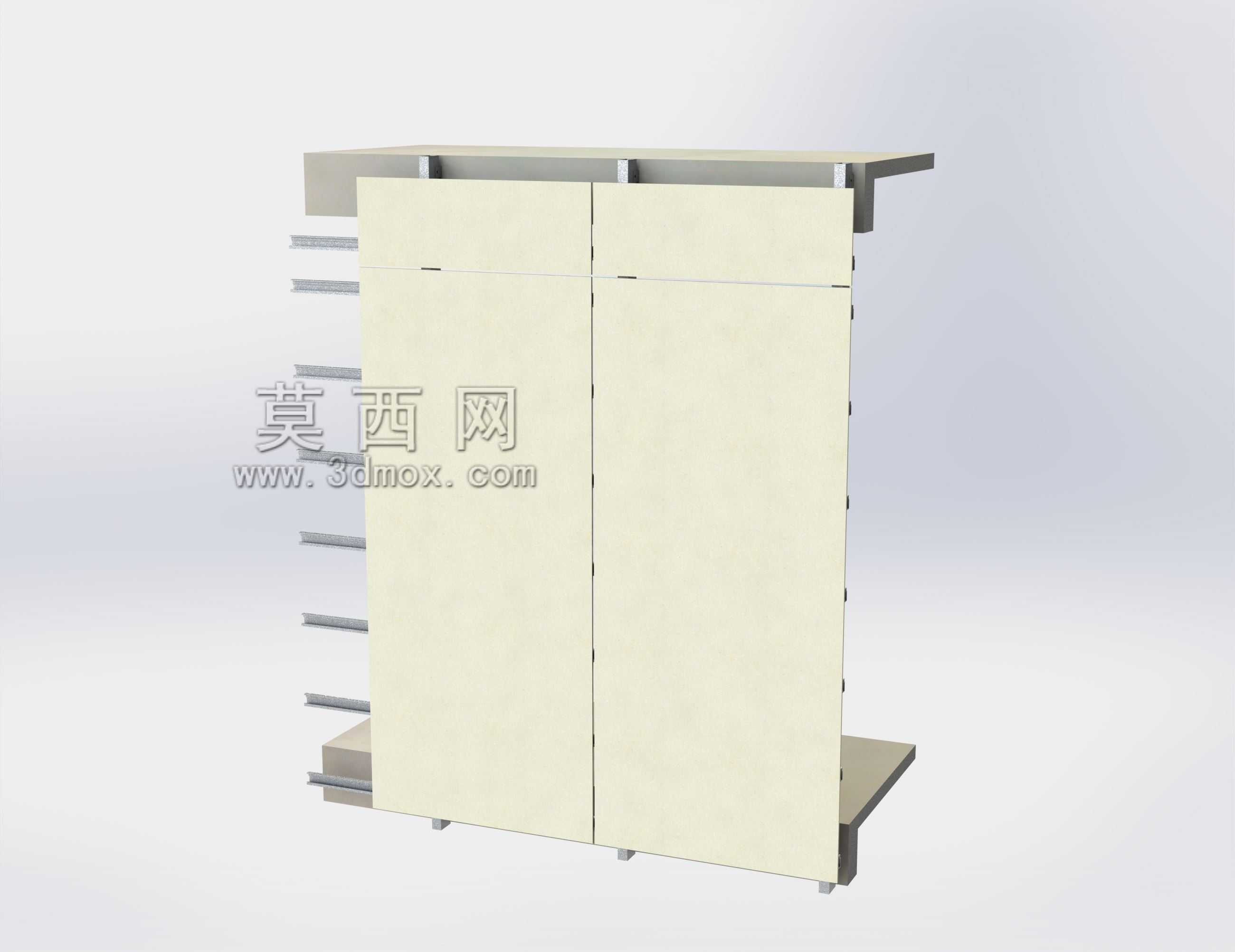

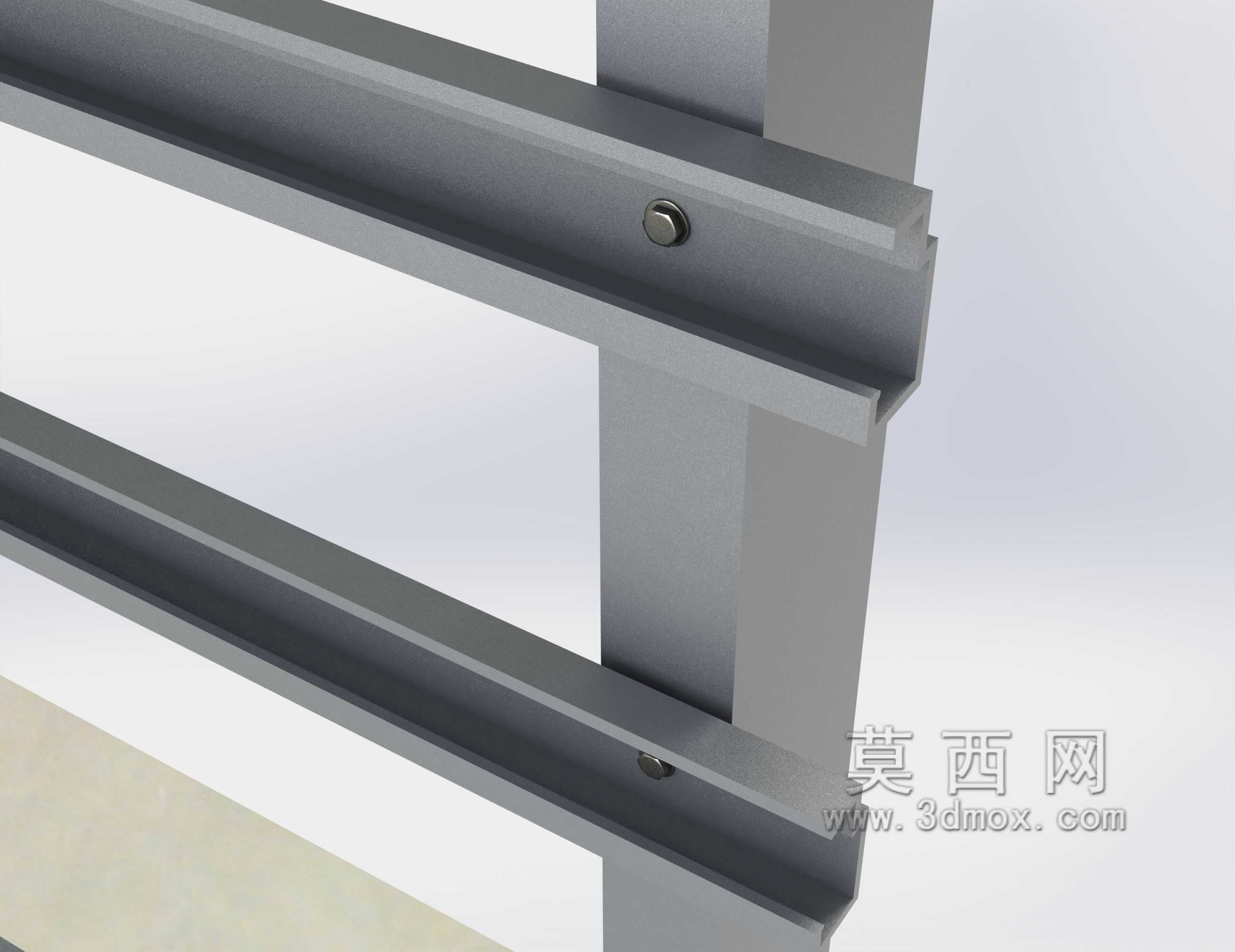

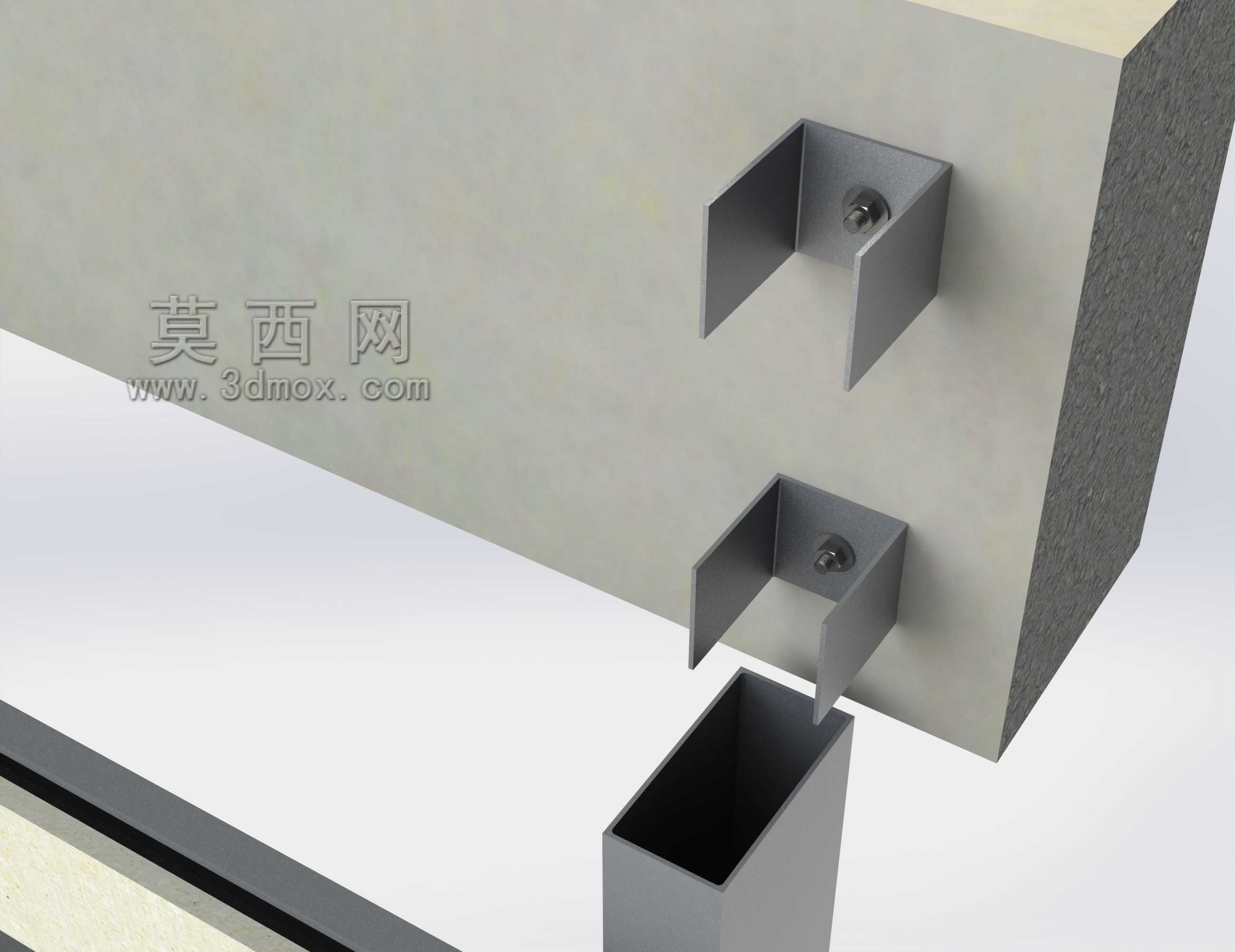

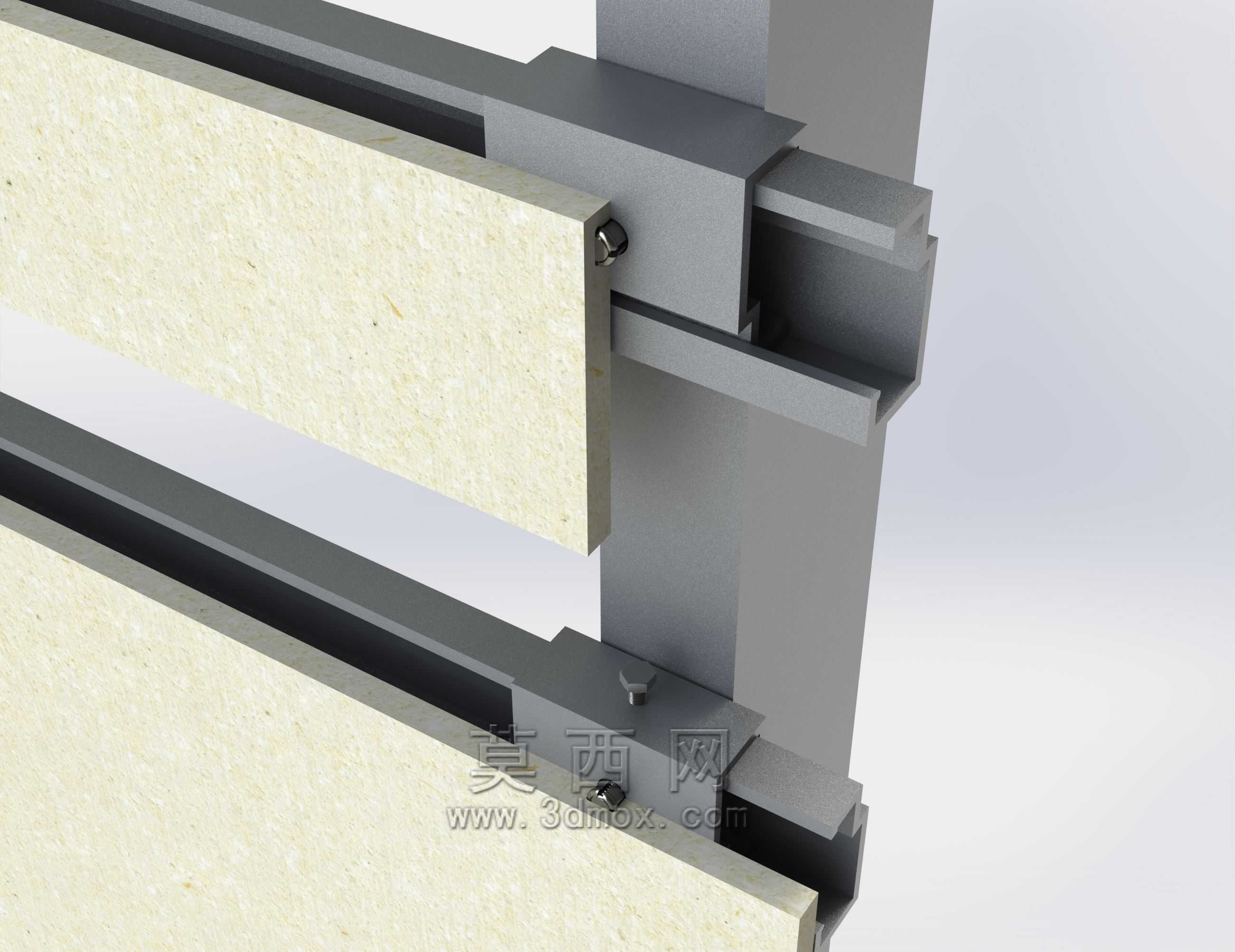

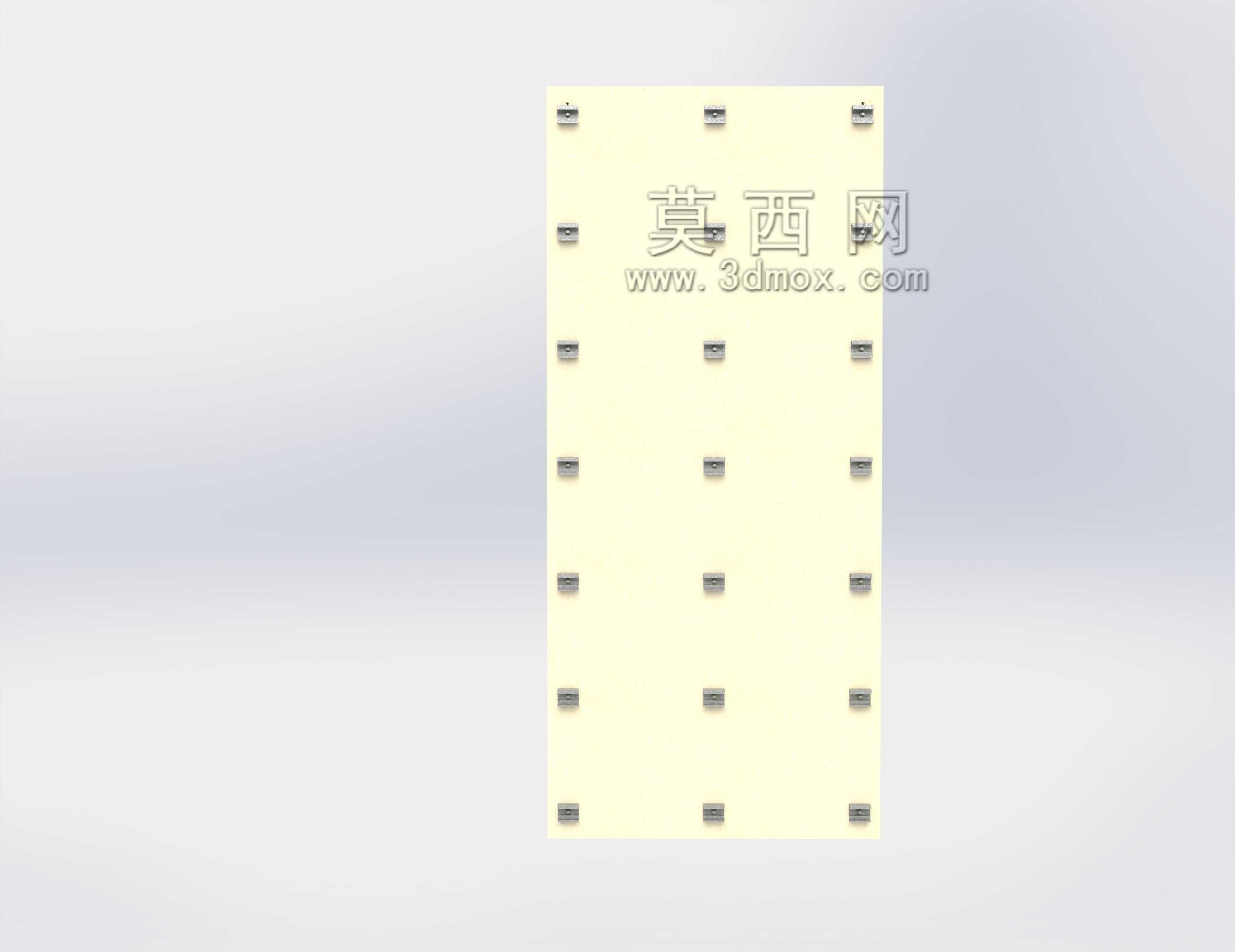

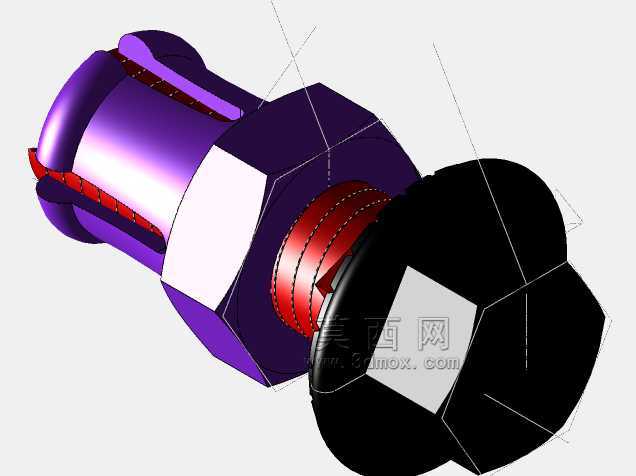

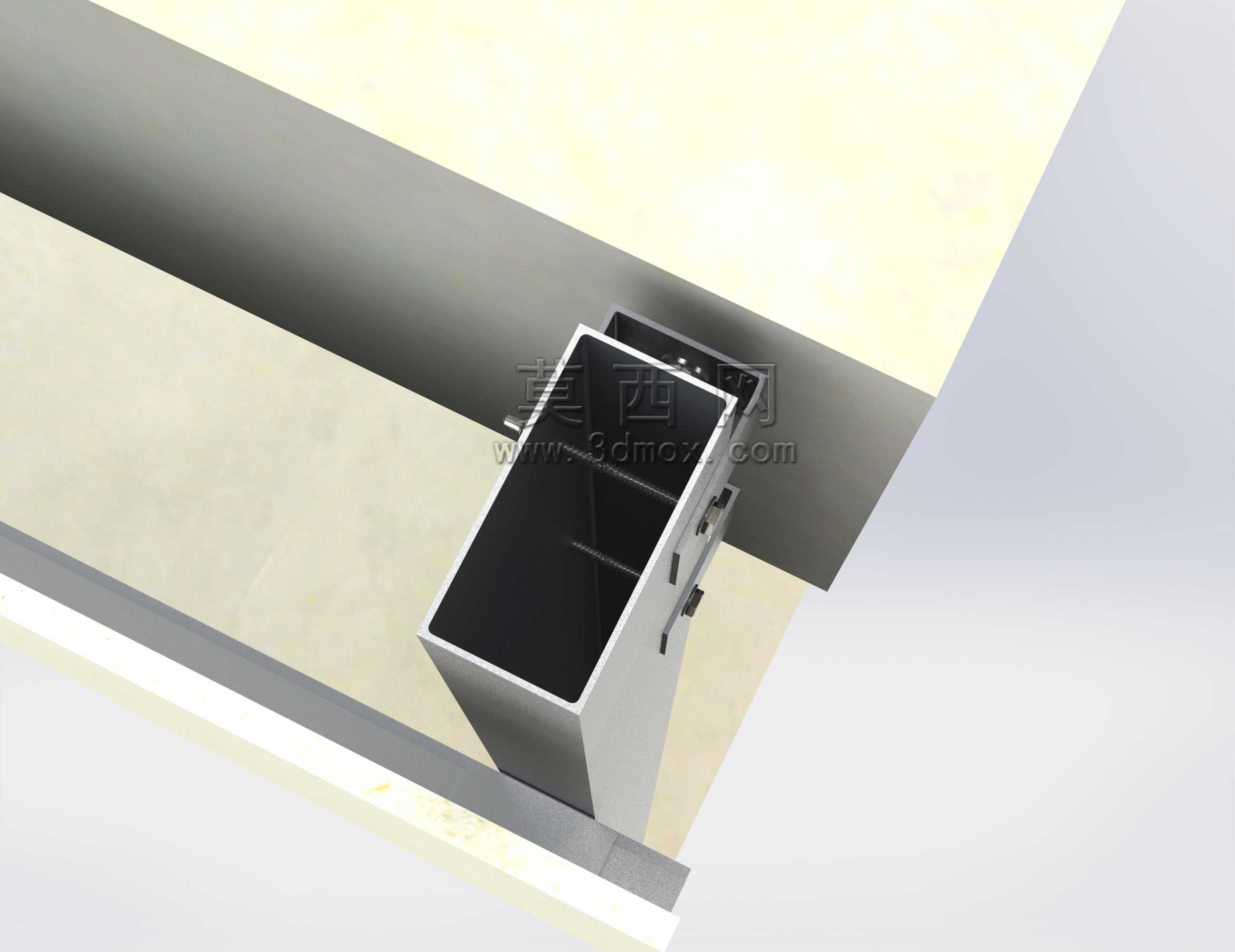

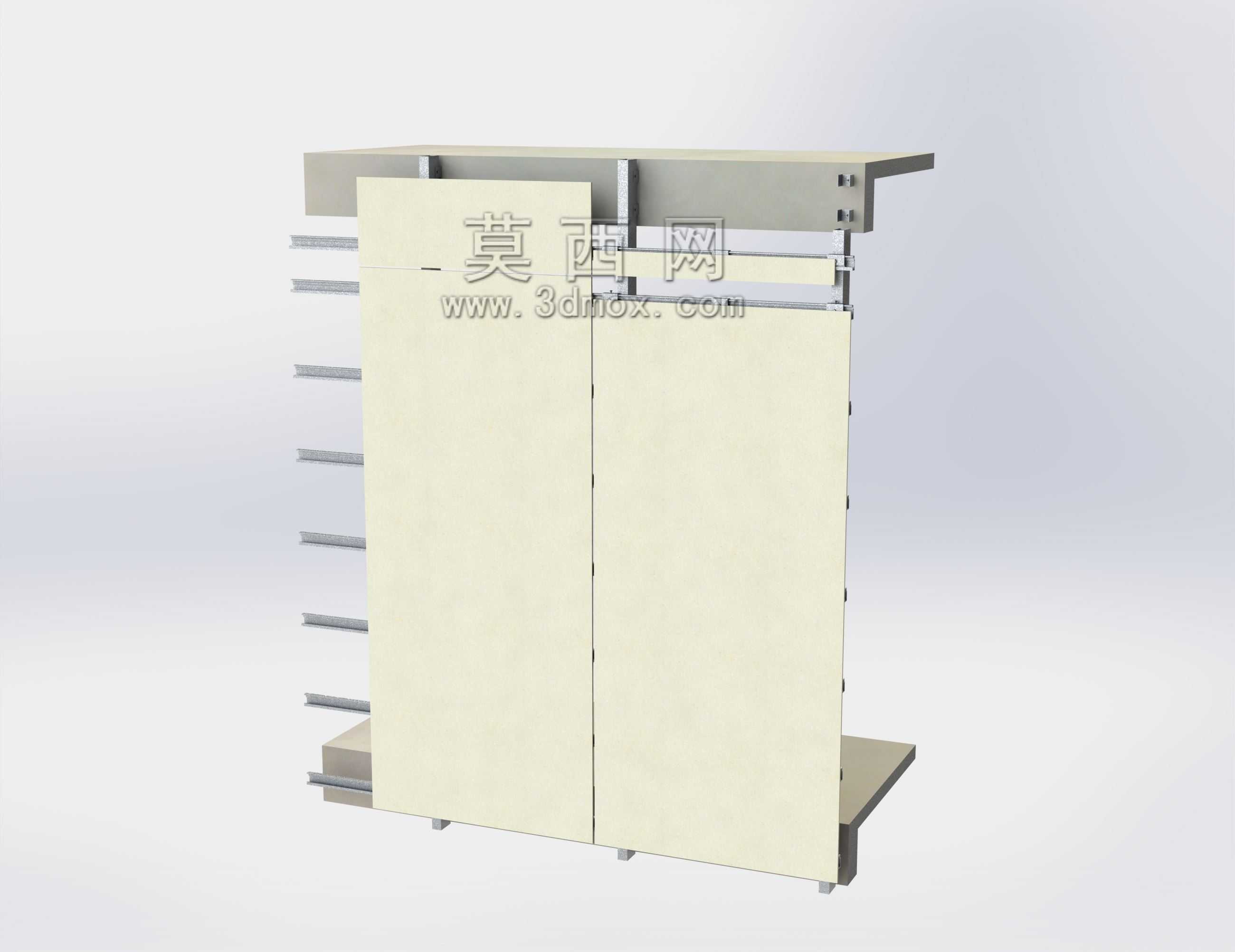

　　在运输和现场预装过程中不会出现零件散落的问题，能提升现场施工的物料管理效率。针对幕墙系统的温度变形适配需求，这套锚件的连接段预留了微小的调节间隙，在面板因温度变化产生胀缩变形时，能允许微小的位移量，避免温度应力直接传递到锚点位置导致面板开裂。在与幕墙龙骨的配合上，这套锚件的螺栓伸出长度适配常规的幕墙转接件厚度范围，不需要在现场对螺栓进行切割处理，安装完成后锚点的外露面平整，不会出现突出的棱角影响面板的就位精度。从三维建模的角度来看，这套组件的模型完整还原了锚套的扩张瓣切口角度、螺栓的螺纹段长度、六角头的对边尺寸等关键结构细节，在做幕墙系统的整体装配模拟时，可以直接调用这套模型进行锚点排布的干涉检查，验证不同分格尺寸下锚点的边距、间距是否满足基材的受力要求，提前规避现场施工时可能出现的锚点与龙骨位置冲突、钻孔边距不足导致的基材破损等问题。在做锚固节点的力学仿真分析时，模型的接触面设置完全匹配实际零件的配合关系，能准确模拟锚套扩张后与基材孔壁的接触应力分布，为幕墙节点的荷载验算提供精准的模型基础。
