香港警察徽章立体标识结构设计

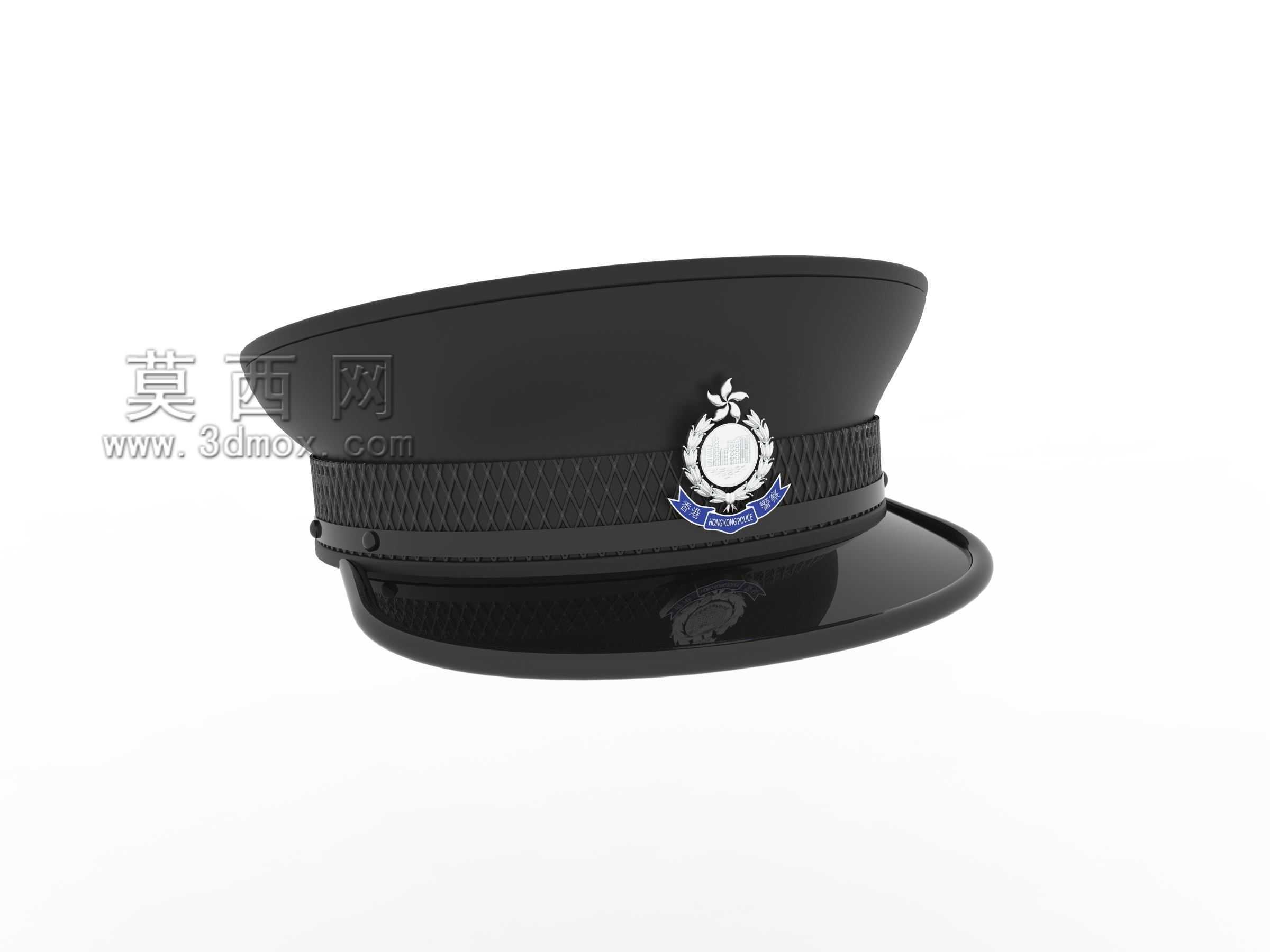

　　本次完成的警务徽章立体结构设计，核心面向公共标识场景的实体化落地需求，覆盖办公场所标识安装、制式装备配套徽饰、公共展示场景立体陈设等多个实际使用方向，区别于平面印刷类标识，立体结构的徽章在视觉层次感、触感辨识度以及不同光照环境下的呈现效果上都有更突出的表现，能够适配正装佩戴、墙面固定、展陈摆放等多种安装形式的边界要求。

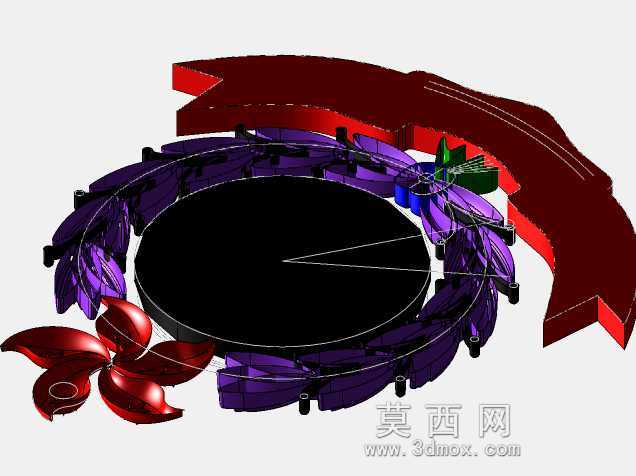

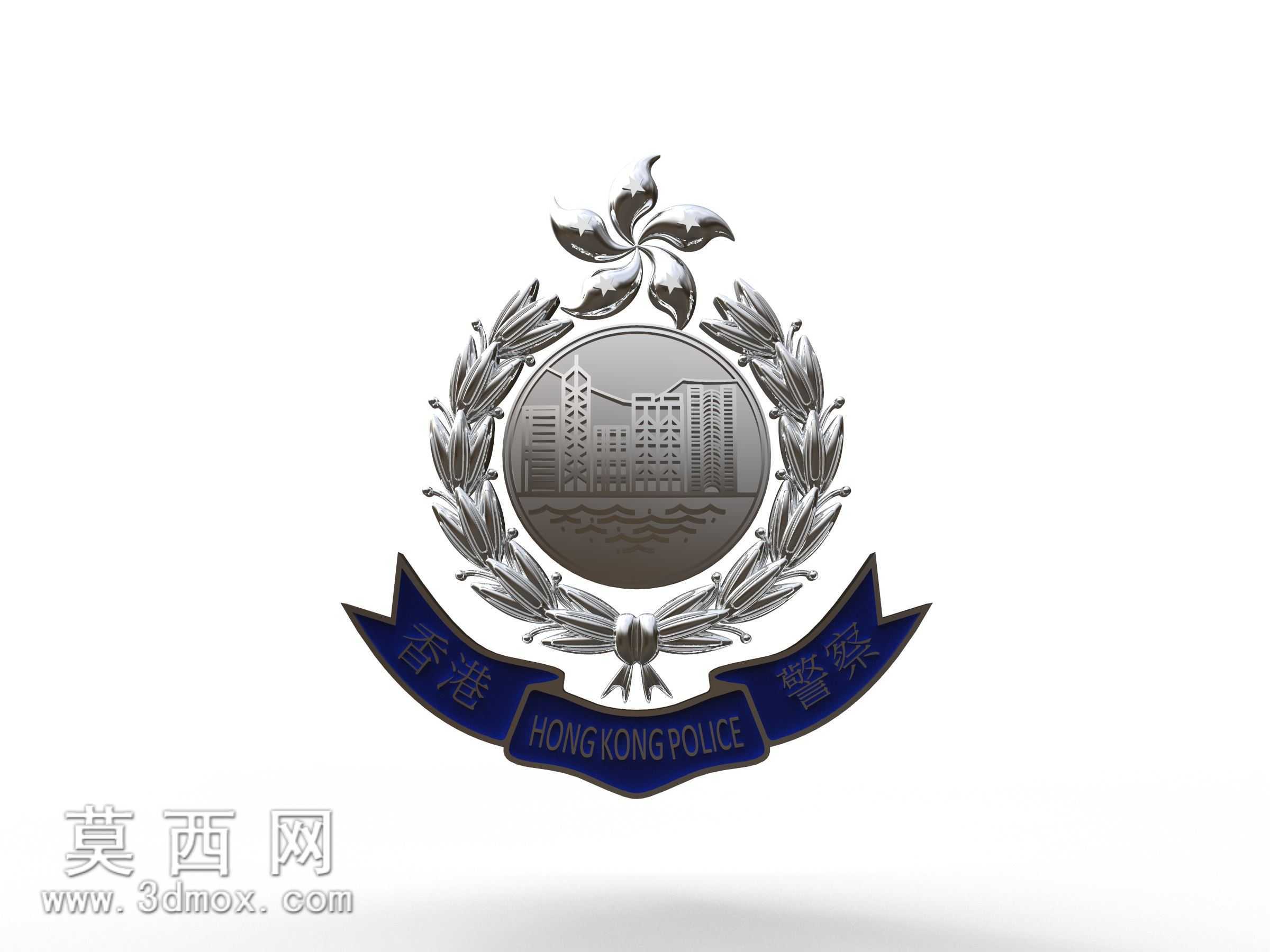

　　从结构拆分来看，整个徽章分为顶部花饰、环形叶饰、中心圆牌、底部绶带四个核心组成部分，各部分之间的衔接采用嵌入式定位结构，避免后期组装出现错位偏移。顶部紫荆花造型采用五瓣对称式曲面设计，每片花瓣的曲面弧度经过反复调整，确保从正面、侧上方45度等常规观察视角都能呈现均匀的光影反射效果，花瓣边缘做0.2mm的小圆角过渡，既还原金属徽章的锐利质感，又避免锐边带来的安装、佩戴安全隐患。环形排布的叶饰部分，每片叶片的叶脉采用浅浮雕结构，浮雕深度控制在0.3mm，既保证纹理清晰可辨，又不会因为深度过大造成积尘、清洁困难的问题，叶环整体的内径与中心圆牌的外径采用H7/h6的间隙配合，组装时可以直接卡合定位，不需要额外的粘接辅助就能保证同轴度误差控制在0.1mm以内。

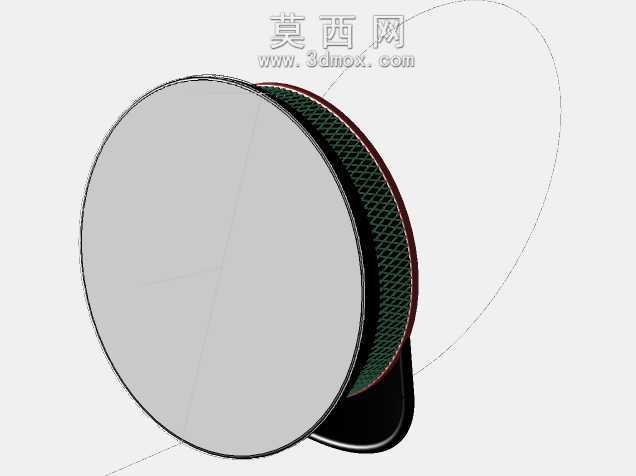

　　中心圆牌部分的图案采用分层蚀刻结构，建筑轮廓的凸起高度为0.5mm，下方水纹的线条宽度统一为0.15mm，确保缩小到常规佩戴尺寸（直径30mm）时，线条不会因为过细出现糊连、识别不清的问题。圆牌背面预留两种安装结构，一种是针对服装佩戴的别针固定位，预留的安装槽深度为1.2mm，刚好适配常规制式别针的安装厚度，不会因为突出造成佩戴时硌压衣物；另一种是针对墙面安装的螺柱固定孔，孔位采用对称式双孔布局，孔距根据不同尺寸规格做等比例缩放，最小规格（直径50mm展陈款）的孔距为30mm，最大规格（直径800mm墙面款）的孔距为500mm，确保安装时受力均匀，长期使用不会出现变形、脱落。

　　底部绶带部分的曲面采用弧面下沉设计，绶带表面的文字采用凸字结构，字高根据整体徽章尺寸做等比例适配，文字凸起高度与叶饰浮雕深度保持一致，确保整体徽章的触摸手感统一，不会出现局部凸起过高剐蹭衣物、勾挂织物的问题。绶带与上方叶环的衔接处做隐藏式定位卡扣，卡扣结构隐藏在叶饰下方，从正面观察完全看不到衔接缝隙，保证整体外观的完整性。

　　从材质适配的设计角度考虑，整个模型的结构同时适配冲压成型、精密铸造、3D打印三种加工工艺：针对批量生产的冲压工艺，所有曲面的拔模角度统一设置为1.5度，避免冲压脱模时出现卡模、表面拉伤的问题；针对小批量定制的精密铸造工艺，所有壁厚统一控制在1.2mm-2mm之间，避免铸造时出现壁厚不均导致的缩孔、变形问题；针对单件定制的3D打印工艺，所有悬空结构的角度都大于45度，打印时不需要额外添加支撑就能保证表面质量，减少后期打磨的工作量。

　　安装边界方面，不同应用场景下的尺寸适配做了全系列的参数预留：佩戴款的整体厚度控制在2.5mm以内，重量控制在15g以内，长时间佩戴不会造成衣物下坠、佩戴不适的问题；桌面展陈款的底部预留直径10mm的连接杆安装孔，可以搭配不同高度的金属展架，适配前台、展厅展台等不同高度的展示台面；墙面安装款的背面预留沉头孔，安装后螺丝头完全隐藏在徽章内部，墙面与徽章背面的间隙控制在2mm，既保证安装贴合度，又预留了空气流通的间隙，避免长期使用背面出现积潮锈蚀的问题。

　　在细节处理上，整个徽章的所有外边缘都做了一致性的圆角处理，不同结构的衔接处做R0.1mm的过渡圆角，避免加工时出现应力集中导致的开裂、掉角问题。表面结构的光影效果经过反复调整，不同结构的凸起高度差控制在合理范围内，在常规室内光照下，紫荆花、叶饰、中心圆牌、绶带四个部分能呈现出清晰的层次区分，不会因为高度差过小导致层次感不足，也不会因为高度差过大造成整体造型突兀、不协调的问题。针对不同表面处理工艺的适配，模型表面预留了均匀的加工余量，电镀、烤漆、珐琅等常见徽章表面处理工艺都能直接适配，不需要二次调整结构尺寸。
