带法兰连接端花键传动轴结构设计

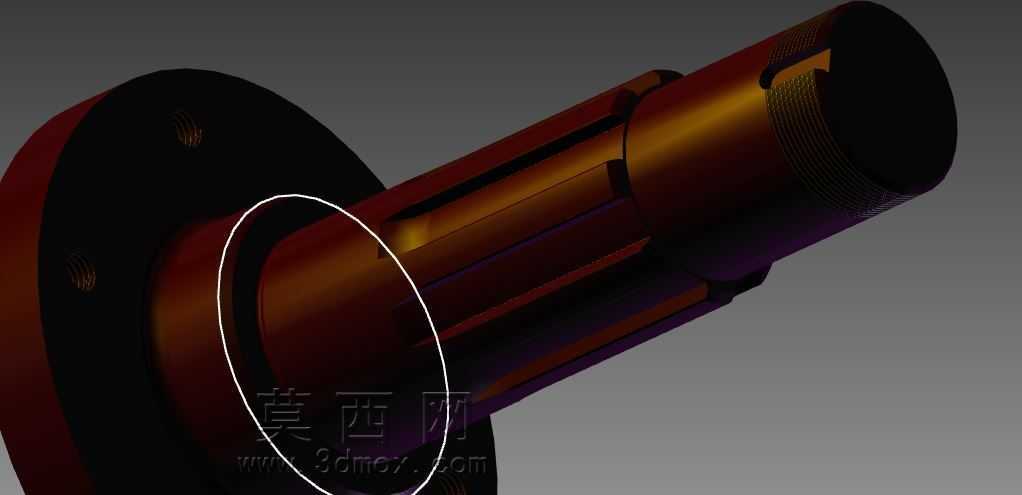

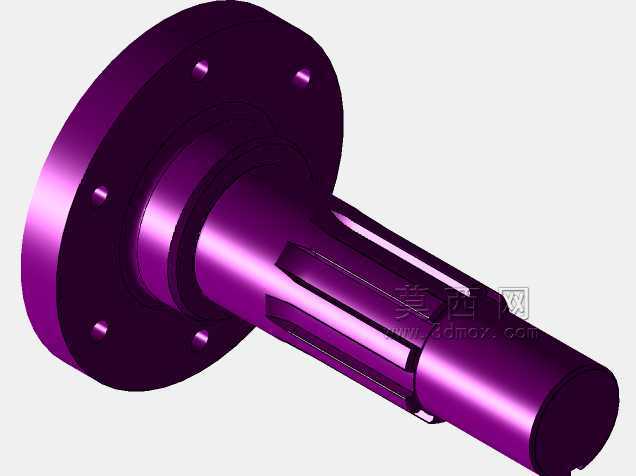

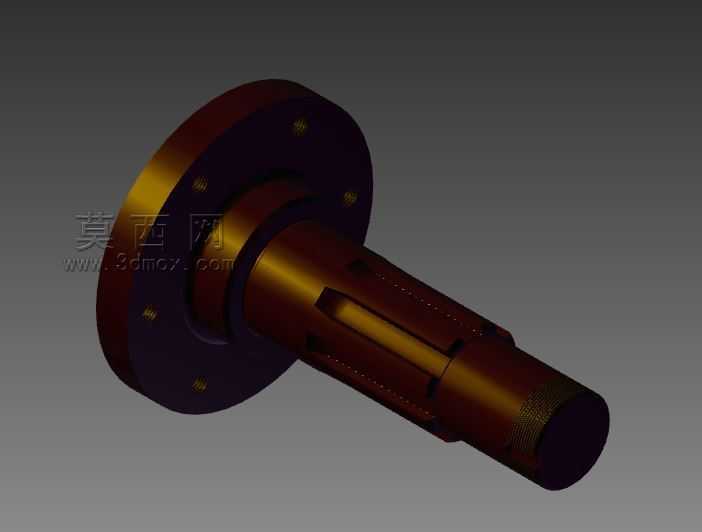

　　这类带法兰端的花键传动轴，常见于需要大扭矩传递、同时要求轴端与对接部件实现刚性同轴定位的传动场景，比如中型机床的主轴进给传动单元、工业输送设备的动力输出端、农用机械的行走传动接驳位置，都能见到这类结构的身影。和普通光轴传动不同，这类轴件一端集成法兰连接结构，另一端加工外花键齿，中间轴段根据装配需求设计不同直径的台阶，用来适配轴承、轴套、密封件的安装位，不需要额外加装连接套就能同时实现轴向定位与周向扭矩传递，能大幅缩减传动链的整体长度，减少装配环节的同轴度累积误差。

　　从实际使用的功能逻辑来看，法兰端的端面均匀分布螺栓过孔，装配时通过螺栓与对接的驱动端或者负载端法兰盘刚性锁紧，法兰端面与轴身的垂直度公差一般控制在0.02mm以内，避免锁紧后轴身出现偏摆，影响高速运转下的动平衡。花键段采用矩形花键或者渐开线花键齿形，相比普通平键连接，花键的齿面接触面积更大，单位面积承受的挤压应力更小，在频繁正反转、冲击载荷较大的工况下，不会出现平键滚键、键槽崩裂的问题，同时花键配合还能允许配套的滑动齿轮在轴上做小范围的轴向移动，实现传动档位切换或者负载位置微调的功能。

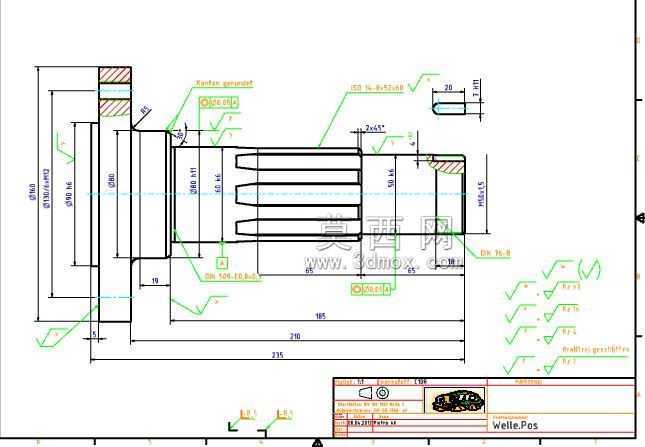

　　设计这类轴件的时候，首先要根据传递的额定扭矩核算轴身的最小直径，一般取40Cr调质处理作为基础材质，毛坯采用锻件加工，保证金属纤维流线沿着轴身方向连续分布，避免棒料直接切削导致的应力集中问题。法兰端的厚度要根据螺栓预紧力的大小核算，避免螺栓锁紧后法兰端面出现翘曲变形，法兰根部要设计足够半径的过渡圆角，减少应力集中系数，避免长期交变载荷下出现根部断裂的问题。中间的轴承安装轴段，直径公差一般取k6级过渡配合，表面粗糙度控制在Ra1.6以内，保证轴承内圈装配后不会出现跑内圈的问题，轴肩的高度要低于轴承内圈的厚度，方便后续维修时用拉马拆卸轴承。花键段的齿形加工要采用滚齿后高频淬火的工艺，齿面硬度达到HRC45-50，保证齿面的耐磨性能，花键的定心方式优先采用大径定心，配合间隙控制在0.03-0.05mm，既保证滑动件移动顺畅，又不会出现周向晃动。

　　安装边界方面，这类轴的法兰端对接面需要提前加工出定位止口，止口与对接法兰的定位孔采用H7/h6间隙配合，装配时止口先嵌入定位，再穿入螺栓对称锁紧，避免装配错位导致轴身同轴度超差。轴身的两个轴承位跨距要根据轴的挠度计算结果确定，一般跨距不超过轴径的12倍，避免轴端负载过大时出现挠曲变形，导致花键段齿面偏磨、轴承早期损坏。轴端的螺纹段用来安装锁紧螺母，固定轴承的轴向位置，螺纹的旋向要和轴的旋转方向相反，避免运转过程中螺母出现松脱。密封件安装槽的尺寸要根据所选密封圈的线径确定，槽的边角要做倒钝处理，避免安装时割伤密封圈导致润滑脂泄漏。

　　在实际选型替换的时候，要重点核对法兰端的螺栓孔分布圆直径、止口尺寸、花键的模数齿数以及轴身各台阶的长度尺寸，任何一个安装尺寸出现偏差，都会导致装配干涉或者传动失效。比如之前遇到过替换同类型轴的时候，忽略了法兰端止口的深度，装配后法兰端面贴合不严，运转时出现周期性的异响，拆解后才发现止口顶住了对接部件的内腔，重新修磨止口深度后才解决问题。另外花键段的有效长度也要和配套的滑动件行程匹配，过短会导致滑动件无法到达指定工作位置，过长则会增加不必要的加工成本，还可能和周边的壳体部件出现运动干涉。这类轴件的润滑一般采用锂基脂润滑，在花键段和轴承位装配时填充足量润滑脂，轴承外侧加装骨架油封，避免润滑脂泄漏同时阻挡外部粉尘进入配合面，延长零部件的使用寿命。
