4.6mm直径自定心铰链钻孔锥芯钻头组件

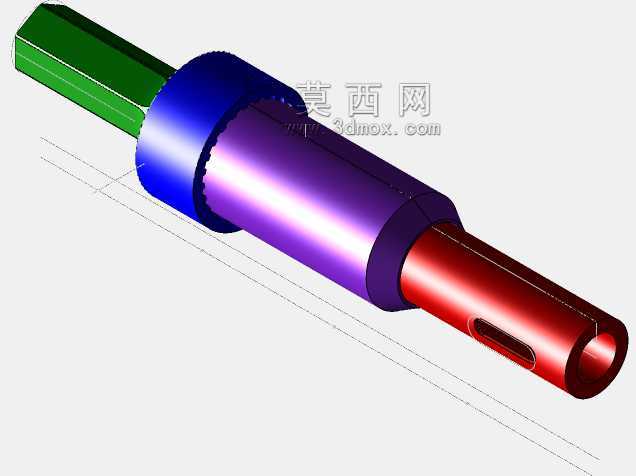

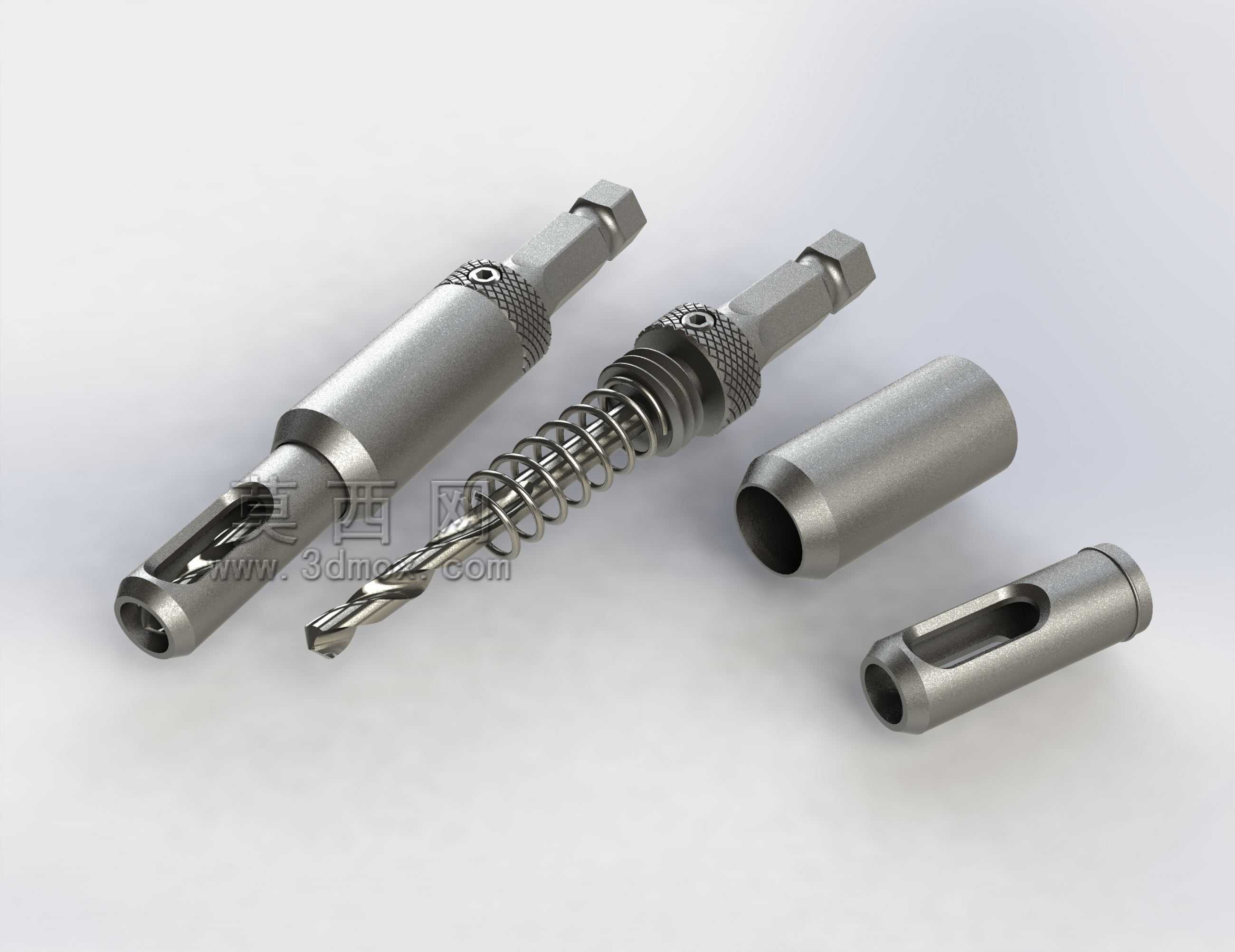

　　在板式家具现场安装、定制柜体合页装配的作业场景里，普通手电钻配常规钻头打孔时，很容易因为手持进给的角度偏移、定位点打滑，出现铰链杯孔位偏心、安装后合页开合卡滞、柜门缝隙不均的问题，这款带自定心结构的锥芯钻头组件，就是针对这类现场装配痛点设计的专用钻孔工具。整套组件由定心钻芯、弹簧复位结构、导向外套、限位套几个核心部分组成，作业时不需要额外制作打孔定位模板，直接将导向外套端面贴在门板预先标记的安装点位上，依靠内部伸出的定心钻头尖端先扎入板材表层完成定位，后续进给过程中，锥面结构会自动修正钻体的进给角度，保证钻孔轴线始终垂直于板材安装面，不会出现斜孔、偏孔的问题。从结构设计逻辑来看，组件的驱动端采用标准六角快换柄，

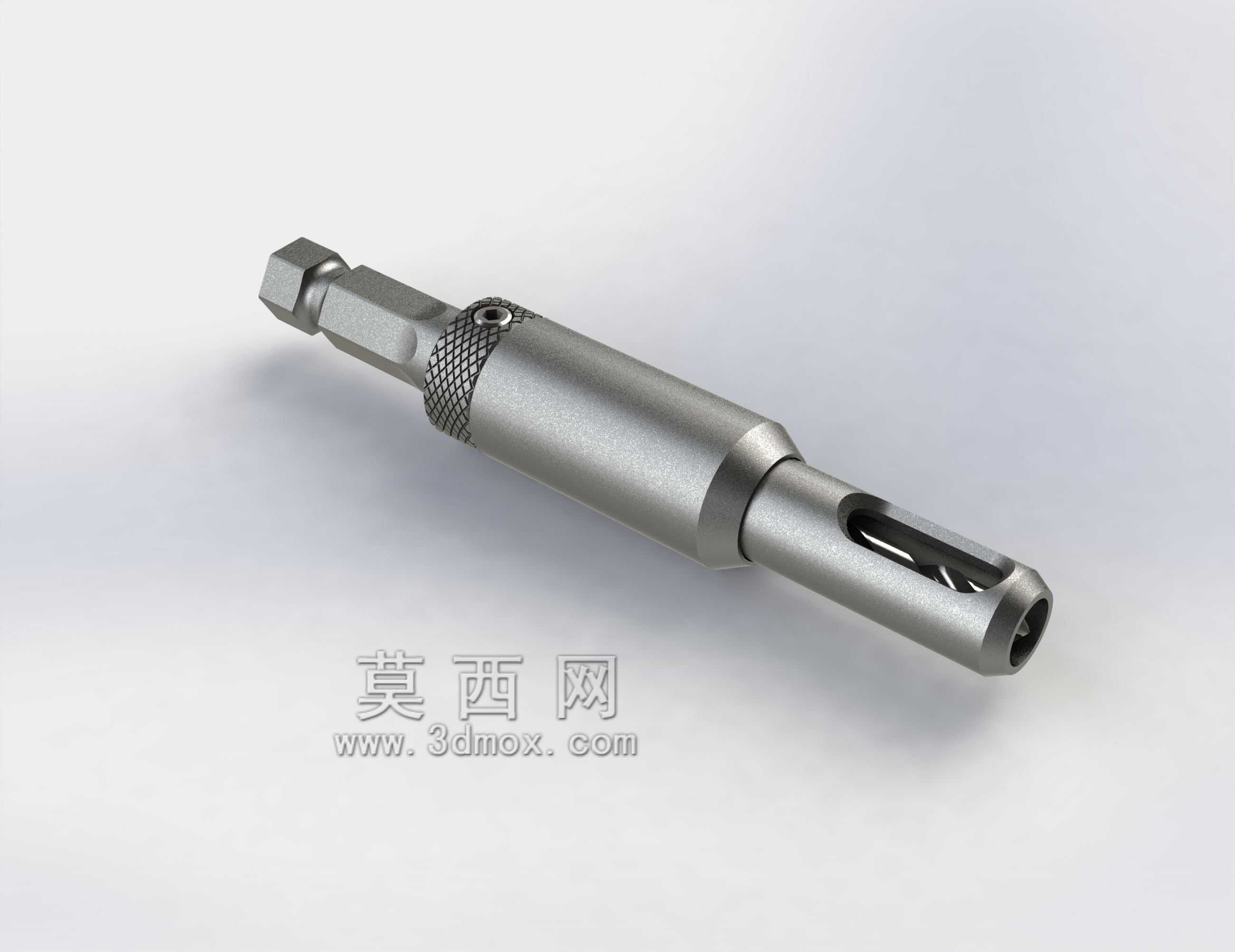

　　适配市面上绝大多数充电手电钻、气动起子的夹头接口，不需要额外转换接杆，换型时直接插拔即可锁定，柄部的滚花段是为了在夹头锁紧时增加摩擦力，避免大扭矩进给时出现柄部打滑空转的情况。内部的复位弹簧套在定心钻芯外侧，钻孔进给时弹簧被外套压缩蓄积弹力，钻孔完成后抬起钻具时，弹簧会自动将外套顶回初始位置，同时把钻屑从排屑槽里推出，不需要手动清理钻头上残留的木渣或金属屑，连续作业时的效率提升非常明显。导向外套的内壁和钻芯的锥段做了间隙配合公差控制，径向窜动量控制在0.1mm以内，既能保证钻芯转动时不会出现卡滞，又能避免间隙过大导致的定心精度丢失，外套的端面做了平磨处理，贴靠板材时不会压伤饰面，尤其是针对PET饰面、烤漆门板这类容易留压痕的板材，

　　平磨端面的接触压强分布均匀，不会出现局部压痕影响外观。限位套的位置可以根据需要的钻孔深度进行调整，针对常用的35mm杯型铰链，配套的4.6mm直径钻头对应的是铰链安装的导向定位孔深度，调整好限位套位置后，进给到位时限位套端面会贴靠板材表面，阻止钻体继续进给，不会出现钻穿门板的问题，哪怕是新手操作也能控制好钻孔深度。这套组件的安装边界非常灵活，不需要配套专用的钻孔台架，完全适配现场手持作业的工况，不管是装修现场的零散安装，还是小型家具厂的批量预装都能使用，钻芯采用高速钢材质，针对实木、颗粒板、密度板甚至薄铝板都有不错的切削寿命，导向外套和限位套采用合金钢淬火处理，日常作业中的磕碰不会导致外套变形，长期使用也能维持定心精度。

　　实际作业过程中，很多安装师傅会遇到门板已经挂装完成后需要补钻铰链孔的情况，这种工况下没有台架定位的空间，普通钻头很难保证孔位垂直，用这套自定心组件只需要单手扶住钻体，依靠定心尖定位后直接进给即可，钻出来的孔位同轴度完全能满足铰链安装的公差要求，合页装配后螺丝锁紧不会出现偏斜，柜门开合的同心度一致，不会出现一端缝隙大一端缝隙小的问题。排屑槽的设计采用宽槽抛物线型，钻木质板材时产生的木屑可以顺着槽体快速排出，不会因为堵屑导致钻孔内壁毛糙，影响后续螺丝的握持力，钻尖的角度采用118度标准钻尖角，切入板材时的阻力小，不会出现钻尖滑移蹭花门板饰面的情况。
