16mm直径标准麻花钻结构设计

　　在常规机械加工场景里，孔加工占所有机加工工序的三成以上，这款直径16mm的直柄麻花钻，是车间孔加工工位最常用的通用刀具之一，适配台式钻床、立式钻床、加工中心等多种常规加工设备，可完成碳钢、铸铁、有色金属等多种常见工件材料的钻孔作业，不管是单件小批量的设备维修配孔，还是批量生产的零部件预钻孔、螺纹底孔加工，都能稳定适配工况需求。从结构设计来看，这款钻头采用标准麻花钻的双螺旋槽结构，切削部分的几何参数经过优化，横刃修磨后降低了轴向进给力，避免钻孔时出现钻头偏移、孔位超差的问题；侧面设计的圆锥间隙结构，能让切削过程中排屑更顺畅，切屑不会卡在排屑槽内刮伤已加工孔壁，同时减少钻头与孔壁的摩擦发热，延长刀具单次修磨后的使用寿命。

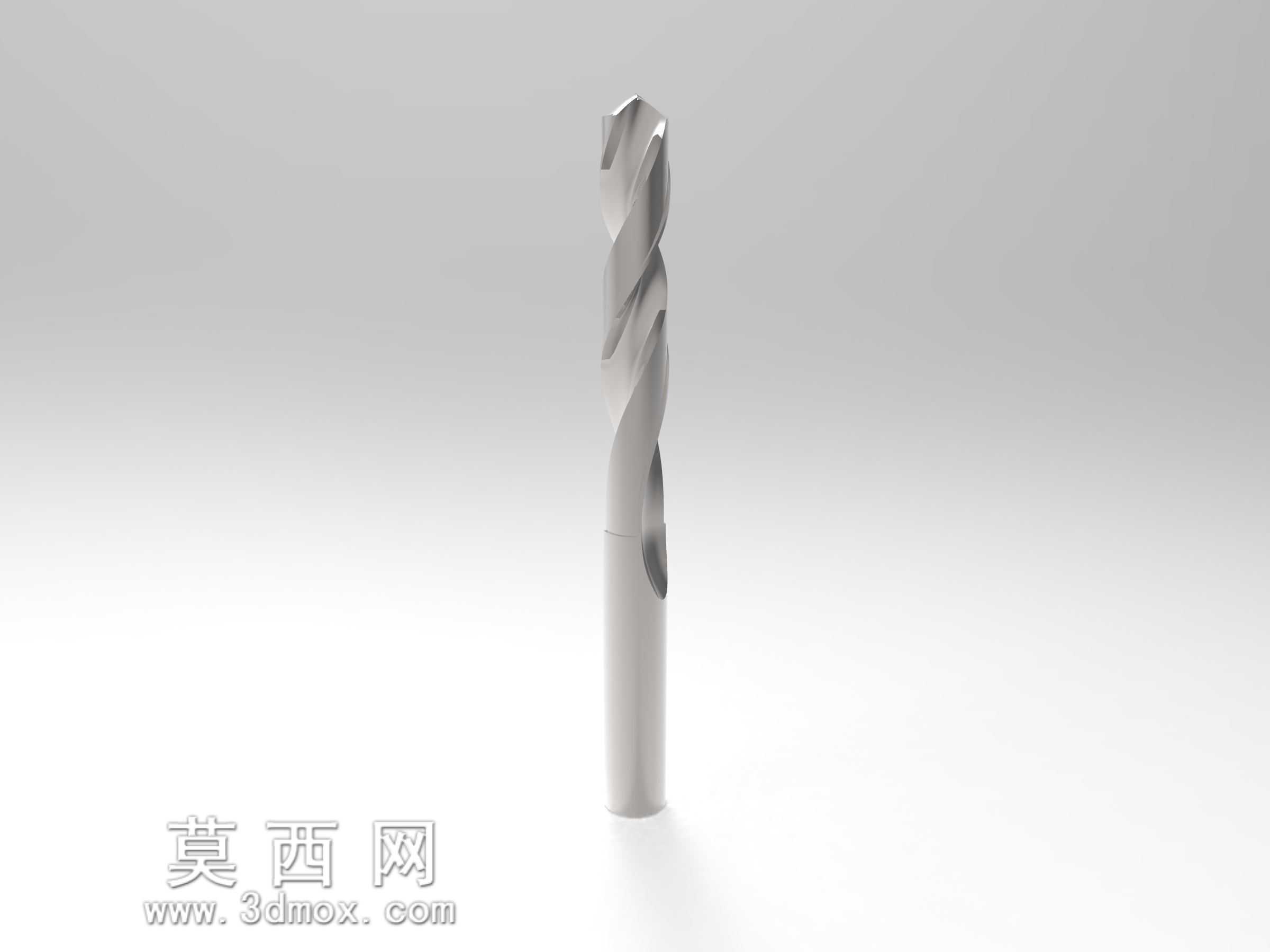

　　钻头总长度为176mm，其中切削部分长度约占总长的三分之一，夹持部分为标准直柄结构，可适配常规钻夹头的装夹范围，装夹时不需要额外配置过渡套，换刀操作便捷，能减少工位辅助准备时间。排屑槽的螺旋角采用通用加工的标准角度，兼顾了切屑排出效率和刀体的结构强度，不会因为槽深过大导致刀体刚性不足，也不会因为槽深过窄出现排屑堵塞的问题。切削刃的对称度控制严格，两主切削刃长度一致、顶角对称，钻孔时不会出现单边受力的情况，能有效保证钻孔的直线度和孔径精度，钻出的孔不需要额外扩孔就能满足一般装配的公差要求。刃带部分的宽度设计合理，既可以引导钻头沿进给方向稳定进给，保证孔的圆柱度，又不会因为刃带过宽导致摩擦阻力过大，加工时的进给手感更顺畅，

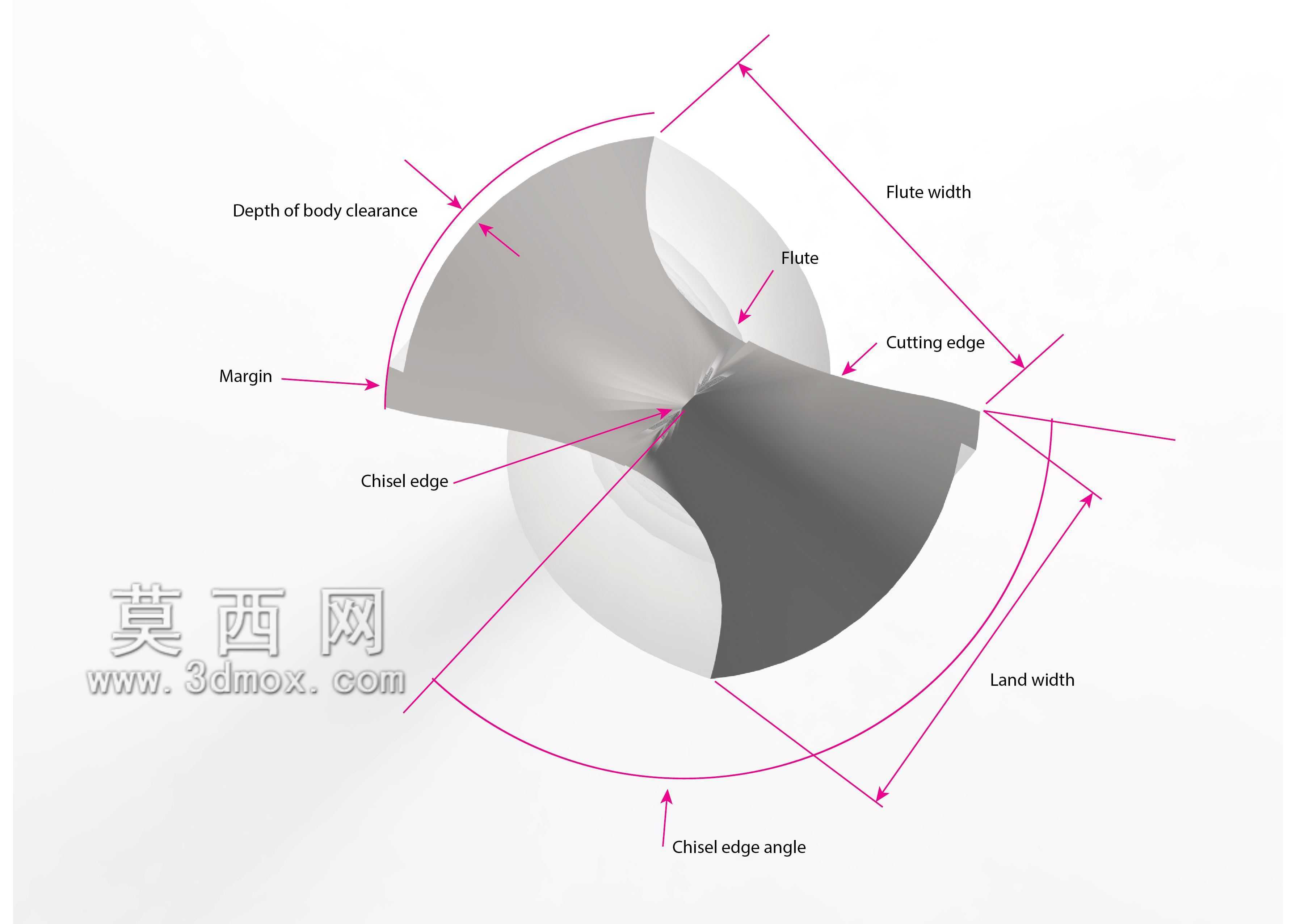

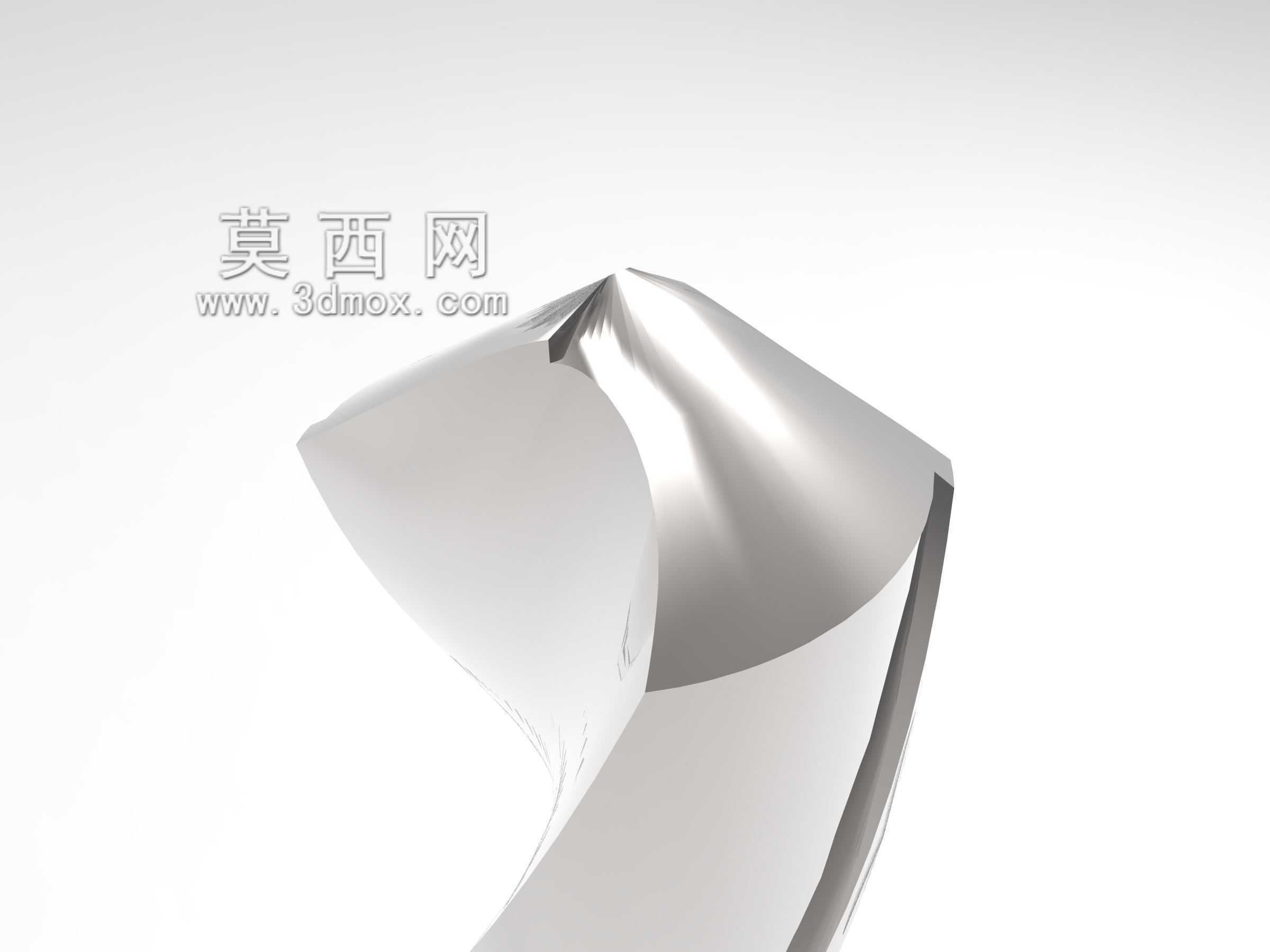

　　操作人员可以通过进给阻力的变化直观判断切削状态，及时调整进给参数。横刃部分的角度经过优化，钻孔切入工件时的定心效果更好，不需要提前打中心孔就能直接在平整工件表面钻孔，减少了工序步骤，提升了加工效率。在实际使用场景中，这款钻头可以覆盖绝大多数常规16mm孔径的加工需求，比如设备机架的安装孔加工、钣金件的过孔加工、轴类零件的定位销孔加工等，加工时配合合适的切削液，可以获得更好的孔壁光洁度，同时降低钻头的磨损速度。从建模角度来说，这款钻头的三维模型完整还原了切削部分的所有几何特征，包括主切削刃、副切削刃、横刃、排屑槽、刃带等结构，建模时通过螺旋扫描、曲面修剪等特征完成复杂切削面的构建，所有几何参数都符合通用刀具的设计规范，

　　可以直接用于刀具结构教学、加工工艺仿真、虚拟装配验证等场景，也能为非标刀具的改型设计提供基础参考。在设备选型匹配时，只要设备的主轴转速能覆盖该直径钻头对应的切削线速度范围，装夹夹头的夹持范围包含16mm直柄，就可以使用这款钻头，不需要对设备进行额外改造，适配性极强。日常使用中，当钻头切削刃磨损后，可以按照标准的麻花钻修磨角度重新刃磨，重复使用，刀具的使用成本较低，是机械加工车间必备的通用孔加工刀具之一。
