日常清洁用手动牙刷精细化三维结构设计

　　本次完成的手动牙刷三维结构，核心面向日常个人口腔清洁场景的产品开发需求，可直接对接日用品开模、结构验证、外观渲染全流程的设计工作。从实际使用场景出发，这款牙刷的结构设计首先考量了手持操作的人机工程边界，刷柄整体采用符合人体工学的弧面过渡，握持段设置了细微的防滑纹理区域，避免洗漱过程中沾水打滑的问题，刷柄的长度控制在成年人手掌握持的舒适区间，既不会因为过长导致刷牙时刷头晃动幅度过大损伤牙龈，也不会因为过短造成手部活动受限，无法清洁到口腔内侧的磨牙区域。刷头部分的设计是整个结构的核心功能区，植毛区域采用错落的排布方式，不同长度的刷毛分区设置，外层软毛贴合牙龈轮廓，中层刷毛负责清洁牙齿表面的食物残渣，

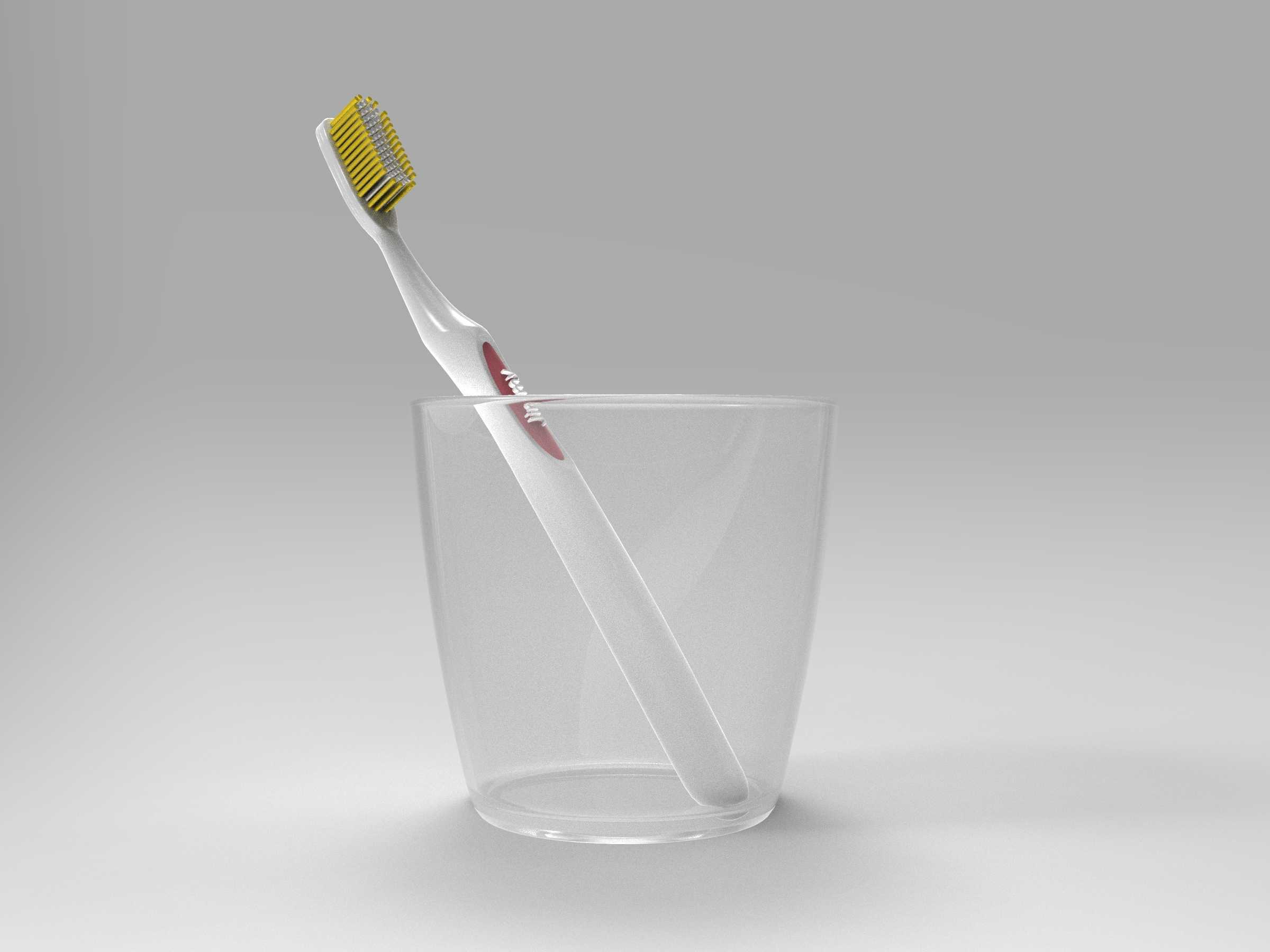

　　内层稍硬的刷毛可以深入牙缝清理嵌塞的异物，刷头的整体尺寸适配成年人的口腔开合度，边缘做了圆弧钝化处理，避免刷牙过程中刷头棱角划伤口腔内壁。从设计思路上，整个模型的构建完全遵循注塑生产的工艺要求，刷柄的壁厚控制在均匀的2mm区间，避免注塑过程中出现缩痕、缺料的问题，刷柄与刷头的衔接位置做了渐变的加强筋过渡，既保证了整体的结构强度，不会在正常刷牙施力时出现柄部断裂的情况，也不会因为加强筋过于突兀影响外观的流畅性。考虑到日常放置的场景，刷柄的尾部做了微收的平底处理，可以直接直立放置在洗漱台面上，也适配常规口径的漱口杯斜放需求，就像渲染图中呈现的放置状态，斜靠在杯壁时重心稳定，不会出现滑落的情况。整个模型的曲面构建采用G2连续的过渡标准，

　　所有的棱角位置都做了R0.5以上的圆角处理，既符合日用品的安全设计规范，也能减少注塑生产过程中模具的应力集中问题，提升模具的使用寿命。在功能特性的匹配上，刷柄中部的标识区域预留了品牌标识的贴合位，该区域做了微凹的平面处理，方便后续丝印或者贴膜工艺的实施，不会因为曲面弧度导致标识粘贴起翘。刷头与刷柄的连接位置采用一体化的结构设计，区别于可更换刷头的电动牙刷结构，这款手动牙刷为整体式结构，减少了装配环节的零部件数量，降低生产装配的成本，同时也避免了衔接位置的缝隙残留牙膏、水渍导致的细菌滋生问题。从安装边界的角度考量，这款牙刷的整体外轮廓尺寸完全适配常规的牙刷架、漱口杯、旅行牙刷盒的内部空间，最大宽度控制在18mm以内，

　　整体高度控制在190mm区间，不管是家用洗漱台的壁挂式牙刷架，还是便携出行的牙刷收纳盒，都可以顺利放入，不会出现尺寸干涉的问题。建模过程中对刷毛部分做了分组的精细化处理，每一束刷毛都对应刷头上的植毛孔位，孔位的排布间距符合牙刷生产的行业标准，孔深控制在3mm，保证刷毛植入后的固定强度，不会在使用过程中出现掉毛的问题。刷柄的重心位置经过反复调整，设置在距离尾部三分之一的位置，手持时的重量平衡感更好，长时间握持刷牙也不会出现手部疲累的情况。整个模型的结构完全可以直接用于后续的模具开发，所有的拔模角度都设置在1.5度以上，不存在倒扣结构，不需要额外设计复杂的抽芯机构，能够有效降低模具的加工成本和生产过程中的不良率。针对日常使用中可能遇到的受力情况，模型在结构设计时做了对应的强度校核，正常刷牙时施加在刷头上的10N侧向力作用下，刷柄的变形量控制在0.2mm以内，不会出现明显的弯曲形变，保证清洁过程中刷头的施力稳定。
