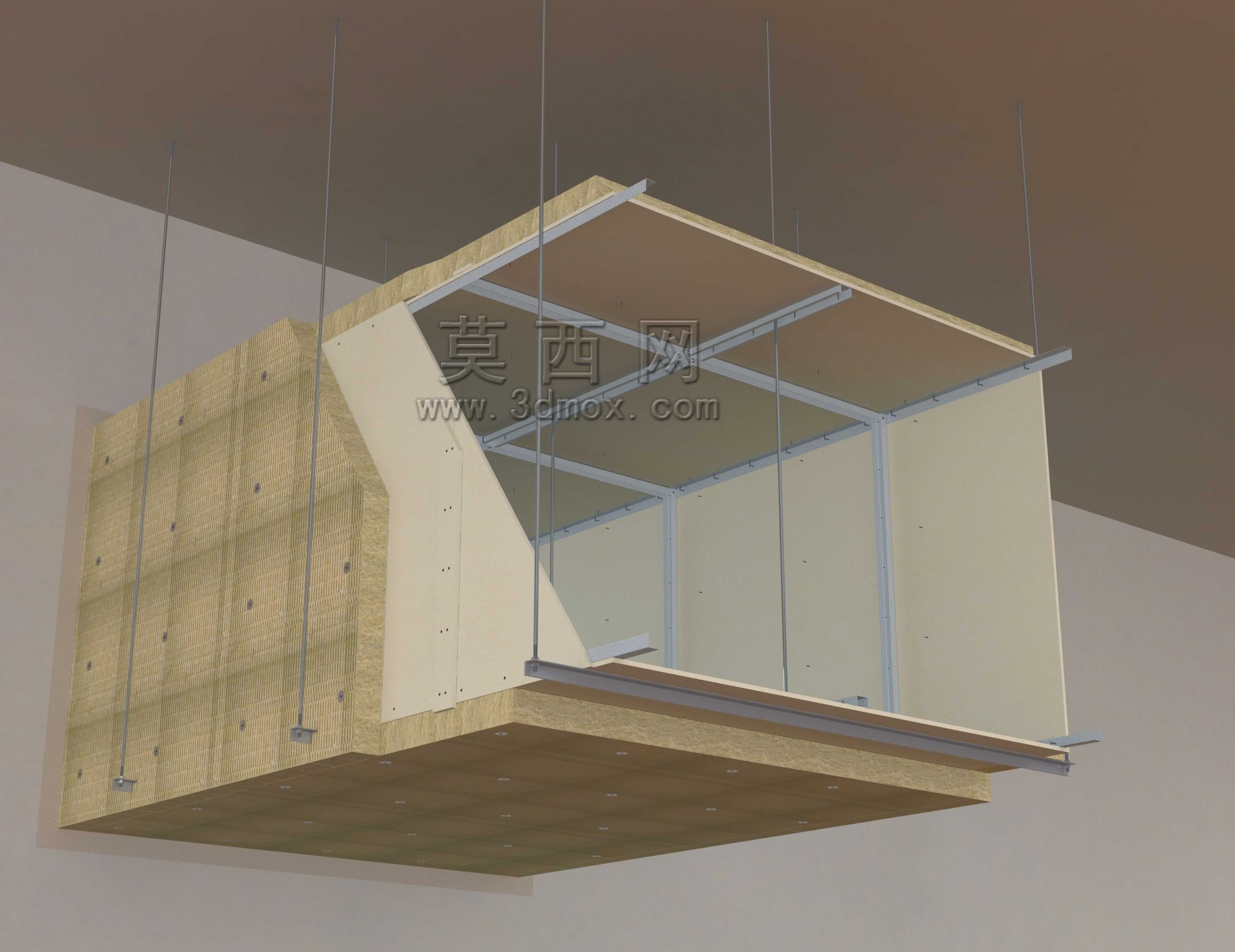

建筑吊顶式CaSi板自支撑自然排烟口结构

　　在民用与工业建筑的防排烟系统设计中，自然排烟口作为无需动力驱动的烟气排放构件，常被设置在中庭、走道、封闭楼梯间前室等区域的吊顶上部，依托火灾烟气的热浮升力实现烟气外排，避免机械排烟系统的供电故障风险，同时降低日常运维的能耗投入。本次呈现的排烟口采用硅酸钙板材作为自支撑主体结构，区别于传统依赖型钢框架做整体承托的构造形式，板材自身承担结构受力，可减少金属构件的用量，同时适配吊顶内的狭小安装空间。

　　从实际应用场景来看，这类排烟口多适配吊顶完成面与结构楼板间距在400-800mm的安装工况，无需额外设置大型吊装支架，仅通过侧边的轻钢龙骨副件与周边吊顶龙骨体系做连接固定，安装边界可适配600600mm、6001200mm等常规吊顶模数，也可根据建筑排烟量需求调整开口尺寸，单组排烟口的有效排烟面积可覆盖0.3-1.2㎡的区间，满足不同防烟分区的排烟面积配比要求。

　　功能特性层面，该排烟系统可从建筑内部或外部完成接火施工，构造整体满足防火稳定性、完整性与绝缘性的相关要求，根据板材厚度的差异，可实现120min或240min的耐火极限，适配不同耐火等级建筑的防排烟构造要求。板材本身的导热系数较低，可减少日常工况下吊顶内外的热量传递，避免排烟口部位产生结露问题，同时硅酸钙材质的湿胀干缩率较低，在建筑内温湿度波动的工况下，不会出现明显的变形开裂，长期使用的密封稳定性更优。

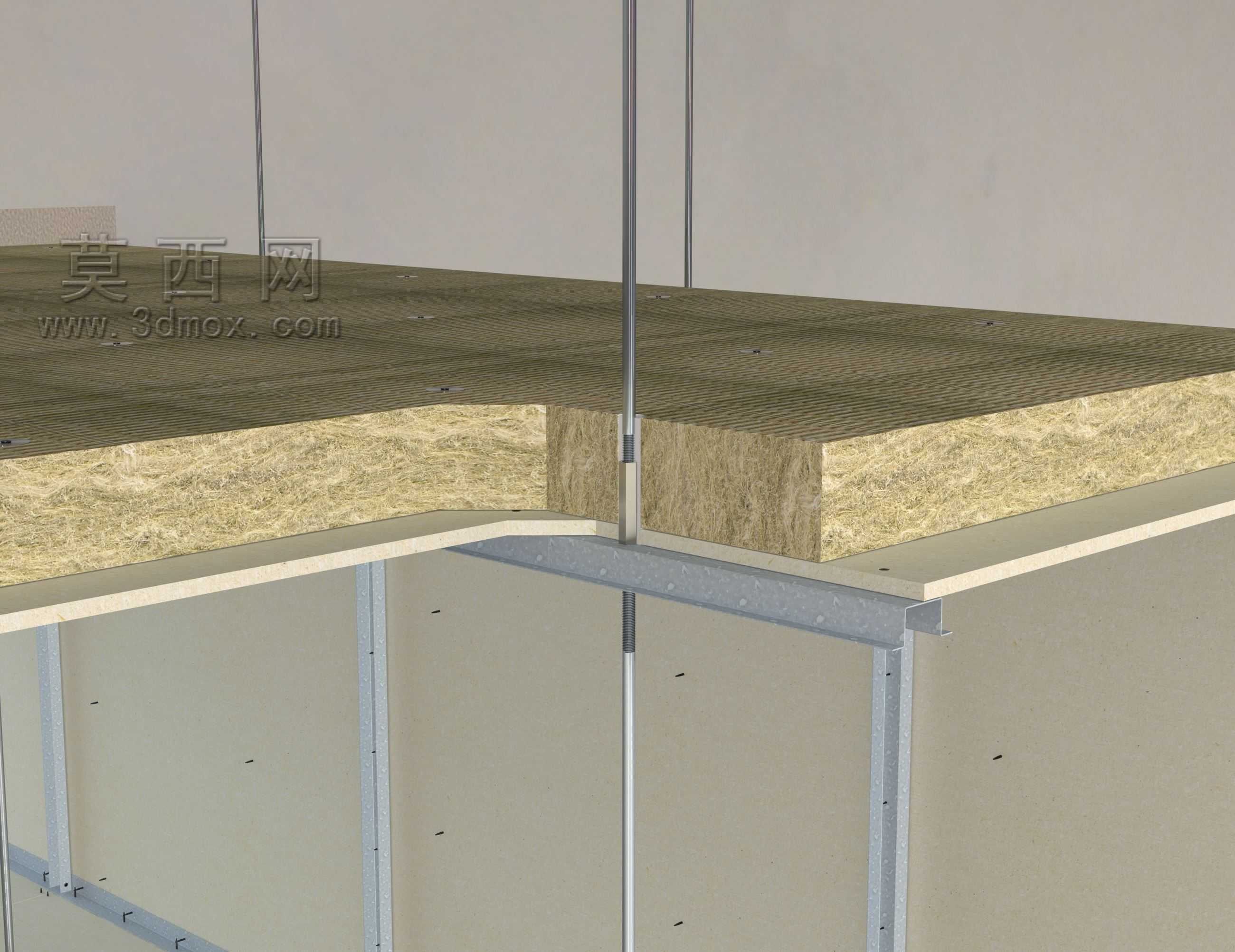

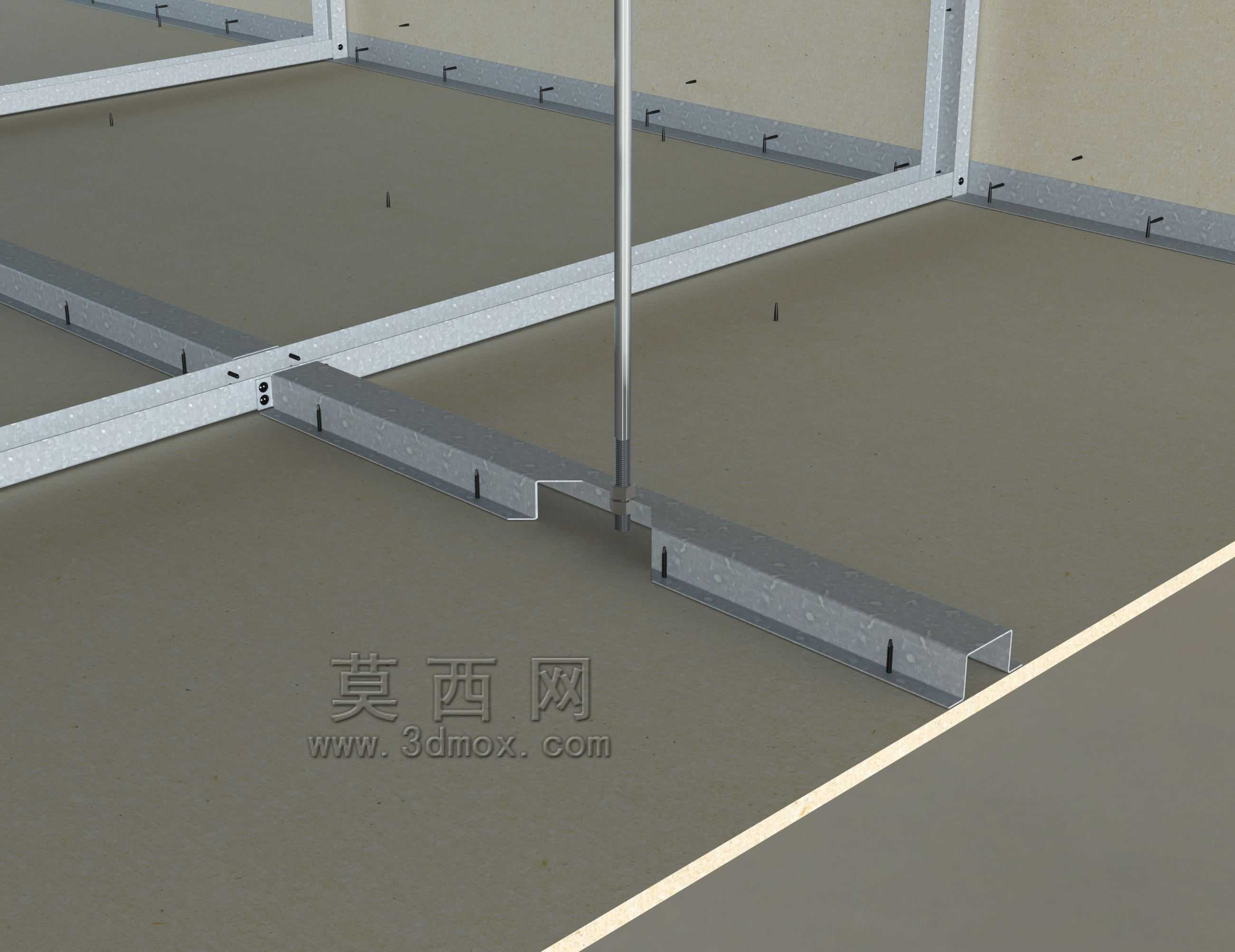

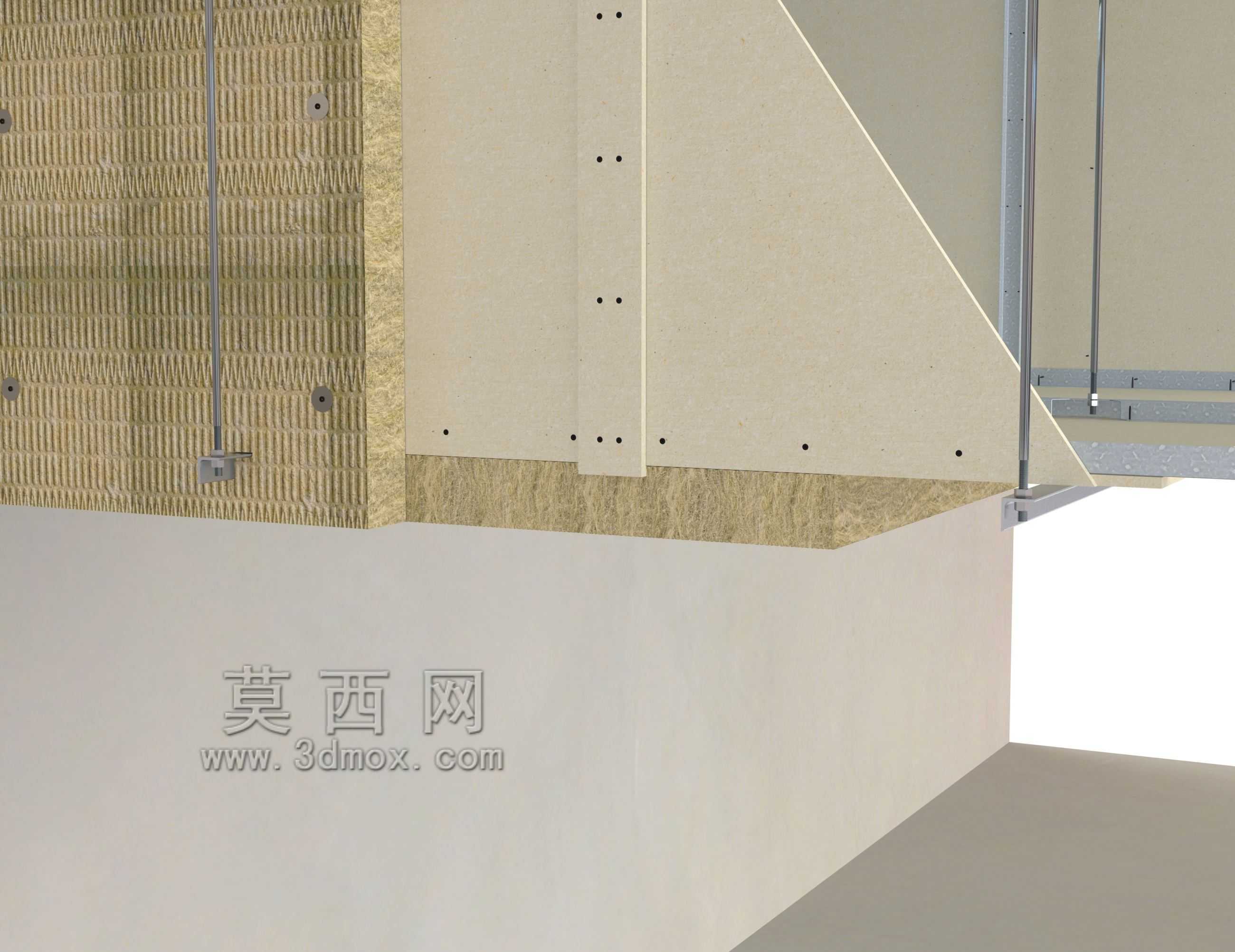

　　设计思路上，整体构造采用模块化拆分逻辑，排烟口的边框、导流斜板、顶部承托板均采用标准化板材裁切后通过自攻螺钉与隐藏式连接件拼接，现场施工时无需进行复杂的焊接或裁切作业，可根据现场吊顶的实际完成标高做微调，侧边的导流斜板角度设置为32°，可引导上升的烟气更顺畅地流向室外排烟口，减少烟气在吊顶空腔内的滞留，同时斜板的设置可避免外部杂物、雨水直接落入室内吊顶区域。吊装部位采用通长的轻钢龙骨做受力转换，吊杆间距控制在800mm以内，将排烟口的整体荷载均匀传递到上部结构楼板，避免局部荷载过大导致吊顶变形。

　　从安装边界的细节来看，排烟口与周边吊顶石膏板或矿棉板的衔接处预留5mm的伸缩缝，采用防火密封胶做填缝处理，既保证烟气不会从接缝处泄漏到非排烟区域，也可适配不同材料的变形差。排烟口的外露面与吊顶完成面保持齐平，无突出构件，不会破坏吊顶的整体视觉效果，同时板材表面可直接做饰面处理，适配不同室内装修风格的需求。在结构受力校核环节，设计时充分考虑了检修荷载，板材中部可承受1kN的集中检修荷载，满足后期运维人员踩踏检修的受力要求，不会出现板材断裂脱落的风险。

　　不同于传统金属材质的排烟口构造，该硅酸钙板自支撑结构无需做额外的防火涂层处理，材料本身为不燃材质，可直接满足耐火极限要求，减少了施工工序，同时材料的抗腐蚀性能优异，在潮湿的地下空间或南方高湿地区的建筑中使用，不会出现锈蚀问题，全生命周期的维护成本更低。在气流组织设计上，排烟口的进风侧设置有均流构造，避免烟气在入口处形成涡流，提升自然排烟的效率，在火灾工况下可更快地将蓄烟层内的烟气排出，延长人员疏散的可用时间。
