这套机械组合构件的设计,最初是面向非标自动化产线里的工位定位与快换衔接需求做的方案,整套组件拆解后包含基座、定位块、压合件、导向销、锁紧件等多个独立零件,每个零件的结构都对应实际产线运行里的具体动作逻辑。从实际应用场景来看,这类组件常布置在自动化装配工位的工件承载端,负责对待加工或待装配的工件做精准位置约束,保证后续压装、检测、锁付等工序的位置重复精度,避免因工件偏移导致的工序不良。

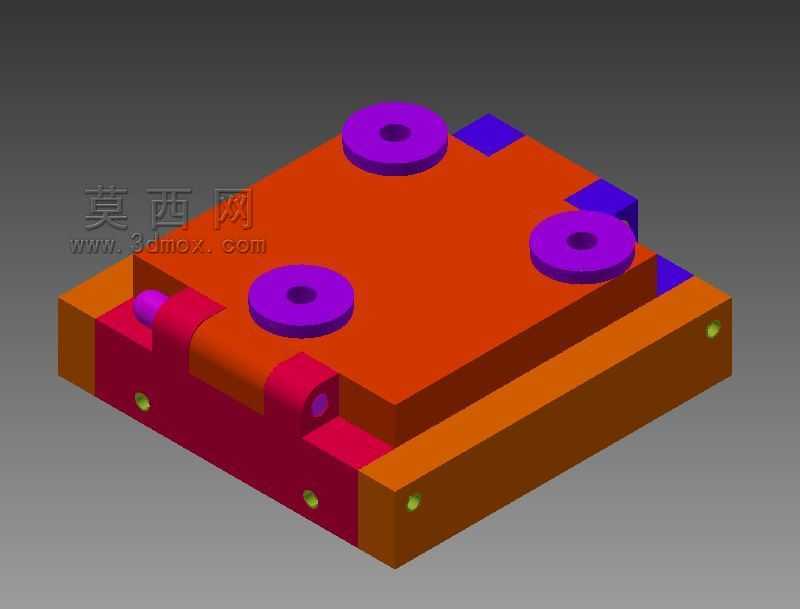

在功能特性上,整套结构采用分层叠装的设计思路,底部基座承担整体承载与安装固定的作用,基座上预留的两组圆形安装孔对应设备台板的T型槽安装位,安装时可根据工位实际布局调整横向安装位置,适配不同尺寸规格的工件承载需求。基座上方的紫色定位凸台采用台阶式结构,大直径段做承托限位,小直径段插入工件的定位孔内做径向约束,凸台的高度经过反复校核,既保证工件放置后不会出现侧向晃动,又不会因为凸台过高导致工件取放时出现卡滞。
导向类零件的设计上,长条形导向杆的端部做了圆弧倒角处理,在工件下落定位的过程中,即使工件初始位置存在小幅偏移,倒角面也能引导工件滑入正确定位位置,降低机械手上下料的对位精度要求,提升产线运行的容错率。不同颜色标识的块状零件分别对应不同的功能模块,红色块状件为压合受力块,采用平整的接触面设计,压合时受力均匀,不会在工件表面留下压痕;棕色异形块为侧向锁紧块,当工件落位后,侧向锁紧块在驱动件的带动下伸出,顶住工件的侧向基准面,抵消加工过程中产生的侧向切削力或压装反力,避免工件出现位置窜动。

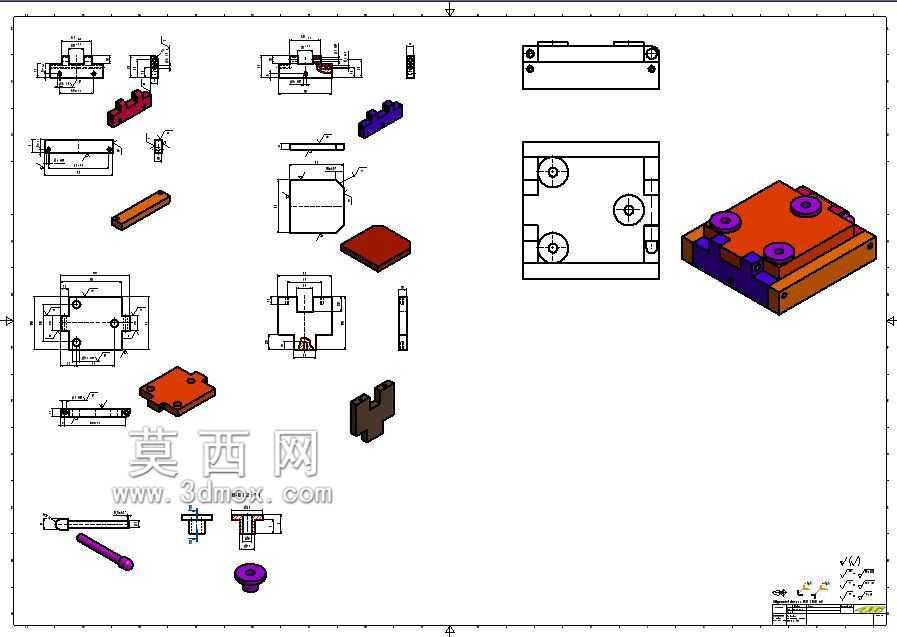

设计过程中对每个零件的安装边界都做了明确的约束,所有外露的棱边都做了0.5mm的倒角处理,既避免装配过程中锋利棱边划伤操作人员,也能减少零件搬运过程中的磕碰变形。零件之间的配合公差根据功能不同做了区分,定位面与工件接触的部分采用过渡配合,保证定位精度;活动件之间的配合采用间隙配合,保证动作顺畅不会出现卡滞;固定安装的孔位采用基孔制公差设计,降低加工与装配的难度。整套装配体的整体安装尺寸适配常见的400mm宽工位台板,安装时不需要对现有台板做额外的打孔改造,直接通过T型螺栓即可完成固定,后期维护更换时也能快速拆装,减少产线停机等待的时间。
从结构合理性角度看,整套组件没有采用复杂的异形结构,大部分零件都可以通过常规的铣削、钻削工艺完成加工,不需要特殊的定制刀具,加工成本可控。每个易损件都设计成了独立可更换的结构,比如端部的紫色锁紧头、导向销这类长期摩擦容易出现磨损的零件,磨损后只需要单独更换对应零件即可,不需要更换整个基座,大幅降低后期的维护成本。在零件的排布逻辑上,所有需要定期调整的锁紧螺钉都布置在组件的外侧,操作人员不需要拆解其他零件就能完成松紧调整,日常点检维护的操作空间充足,不会出现工具无法伸入的情况。

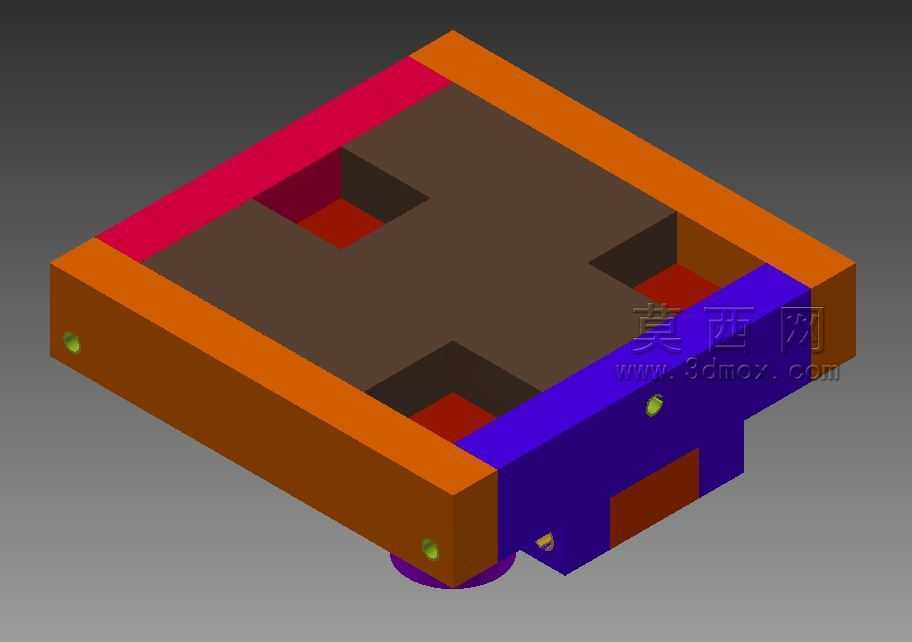

针对实际生产中可能出现的切屑、灰尘堆积问题,基座表面设计了倾斜的导屑面,落在基座上的切屑会随着设备运行的振动顺着斜面滑落,不会堆积在定位槽内影响定位精度。所有活动零件的运动行程都做了硬限位设计,即使驱动件出现行程过载,也不会因为零件超出行程导致整个组件的结构损坏,提升整套结构的运行可靠性。
