高精度涡轮叶轮工业机械结构设计

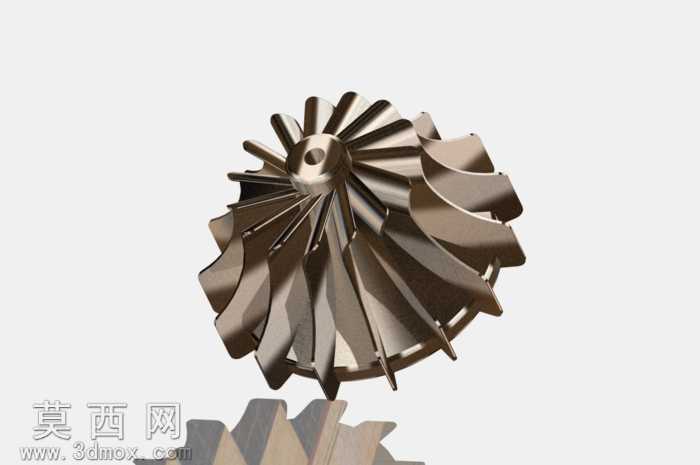

本涡轮叶轮采用Pro/Engineer Wildfire5.0进行全参数化三维建模，建模过程严格遵循涡轮机械的流体动力学设计逻辑，从轮毂基准轴出发，先完成中心轮毂的回转体特征构建，通过旋转命令生成带中心定位孔的轮毂基体，预留后续装配的定位基准面与安装止口结构。叶片部分采用变截面扭曲造型设计，先绘制不同叶高位置的翼型截面草图，通过边界混合命令生成单个叶片的曲面实体，对叶片前缘与后缘做圆角过渡处理，降低流体流经时的阻力损失，再通过圆周阵列命令完成全部叶片的均匀排布，阵列过程严格保证相邻叶片的角度公差，避免叶道通流面积出现偏差。建模完成后对整体结构做干涉检查，确认所有叶片与轮毂结合处无重叠、无间隙，对结合位置做倒圆角强化处理，模拟实际铸造或铣削加工的工艺圆角，避免应力集中问题。材质渲染阶段采用高温合金金属材质，调整金属粗糙度与反射参数，还原涡轮叶轮在高温工作环境下的金属质感，对叶片表面做细微的纹理处理，模拟精密加工后的表面肌理，渲染时采用侧上方主光源搭配底部补光，清晰展现叶片的扭曲弧度与叶道的纵深结构，突出叶轮整体的精密工业质感。设计过程中充分考虑涡轮叶轮的工作特性，叶片的扭曲角度沿叶高方向渐变，适配流体从轴向进入径向流出的流向变化，轮毂的锥度设计匹配涡轮腔的安装空间，中心孔的键槽结构保障与传动轴的扭矩传递可靠性，整体模型结构完整，特征参数可编辑，可直接用于后续的流体仿真分析、数控加工编程以及产品装配验证，能够直观展现涡轮叶轮的精密结构与工业设计特点。
