电梯曳引牵引引擎三维结构模型

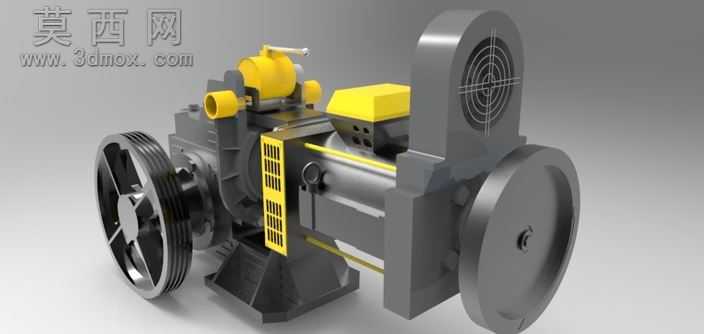

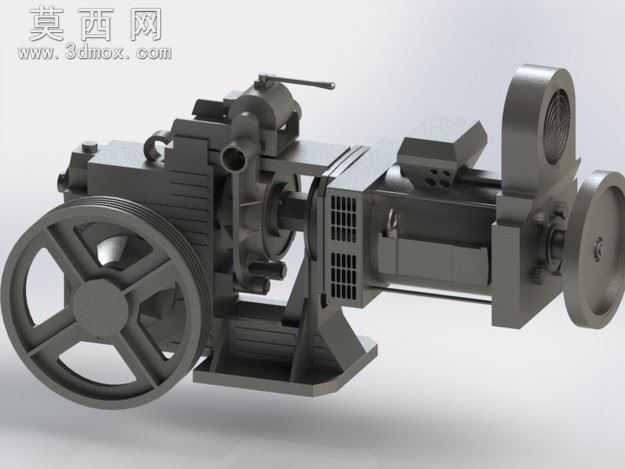

本模型为电梯牵引驱动核心的电梯引擎，也就是电梯曳引机的完整三维建模成果，建模过程严格遵循电梯动力设备的实际设计规范，完整还原了设备的全部核心结构与外观细节。建模阶段首先对设备的整体功能模块进行拆分，将整机划分为动力输入轮组、主机壳体、制动组件、传动连接结构、安装基座五大核心模块，逐一对每个模块的零件进行参数化绘制，确保各零件的尺寸比例、装配关系完全符合实际机械设计逻辑，所有配合面、连接孔位的位置都经过反复校验，不存在装配干涉问题，能够完整呈现设备的真实装配关系。模型的外观渲染经过精细化处理，针对不同部件的材质特性匹配了对应的材质效果：带轮部分采用金属铸铁材质，还原了铸铁件哑光深灰的金属质感与表面细微的铸造纹理；设备上的功能护罩、端盖等部件采用醒目的工程黄配色，还原了工业设备安全警示色的漆面质感，漆面带有轻微的反光效果，贴近真实工业涂装的视觉表现；基座部分做了深色铸铁的质感处理，突出设备厚重稳固的结构特性；设备表面的散热格栅、操作手柄、定位标识等细小结构都做了精细还原，没有遗漏关键的外观细节。从结构设计来看，模型完整呈现了电梯引擎的动力传递逻辑：一侧的大尺寸带轮用于接入动力输入，通过带传动将动力传递至主机内部的传动结构，另一侧的圆形端盖对应内部的曳引轮输出结构，设备上部的组件对应制动与手动操作机构，能够在设备断电等特殊工况下实现手动盘车操作，侧面的散热格栅结构用于设备运行过程中的热量散发，保障设备长时间运行的稳定性，底部的安装基座带有固定安装孔位，可直接与电梯机房的承重基础完成固定安装。整个建模过程兼顾了结构准确性与外观表现力，既可以作为电梯相关机械设计的参考素材，也可用于机械原理教学、设备结构展示等场景，能够直观清晰地展现电梯曳引引擎的整体构造与各部件的功能布局，帮助使用者快速理解这类动力牵引设备的工作原理与结构特点。
