车床用四爪独立卡盘三维结构设计

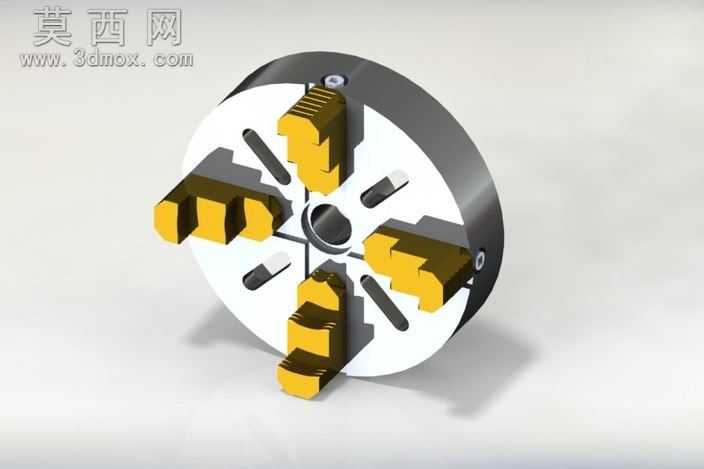

本作品为车床配套使用的四爪独立卡盘三维模型，建模过程严格遵循机床夹具的实际生产设计规范，完整还原了四爪卡盘的全部结构细节。建模阶段先完成盘体基体的特征构建，精准绘制盘体的外圆轮廓、中心安装定位孔、盘面的径向滑槽结构，对盘体侧面的锁紧机构安装孔、定位销孔都做了精确的尺寸匹配，保证各部件装配时的同轴度与位置精度符合机床附件的公差要求。随后完成四个独立卡爪的建模，每个卡爪都还原了阶梯式的夹持工作面、背面的传动齿条结构、爪体上的调节槽特征，卡爪与盘面滑槽的配合间隙按照实际装配要求设定，可实现单爪独立调节的运动模拟，还原真实卡盘可夹持不规则截面工件的功能特性。模型同时还原了卡盘内部的传动小齿轮、锁紧块、调节端盖等细节零件，各零件间的装配约束完全按照实际机械结构设置，可清晰展示卡盘的动作原理：通过扳手转动盘体侧面的调节方头，带动内部齿轮传动，即可驱动对应卡爪沿滑槽做径向移动，实现对工件的夹紧与松脱，四个卡爪可单独调整位置，能够适配偏心工件、不规则轮廓工件的装夹需求。渲染阶段对模型做了真实的材质区分，盘体主体采用调质钢材的哑光金属质感，卡爪的夹持工作面做了淬火处理的硬质金属质感表现，调节螺钉、锁紧件等标准件做了发黑处理的深色金属质感，整体渲染光影柔和，清晰展现各部件的结构轮廓与装配关系。设计过程中充分考虑了四爪卡盘的实际使用场景，在卡爪行程、盘体厚度、中心孔尺寸等核心参数上参考了通用车床卡盘的标准规格，模型结构完整无缺失特征，既可以作为机械设计教学的演示案例，帮助学习者理解机床夹具的结构原理与装夹逻辑，也可为卡盘类产品的改型设计、非标夹具定制提供基础的结构参考，还原了独立卡盘相较于自定心卡盘装夹灵活性更高、适配工件范围更广的结构特点。
